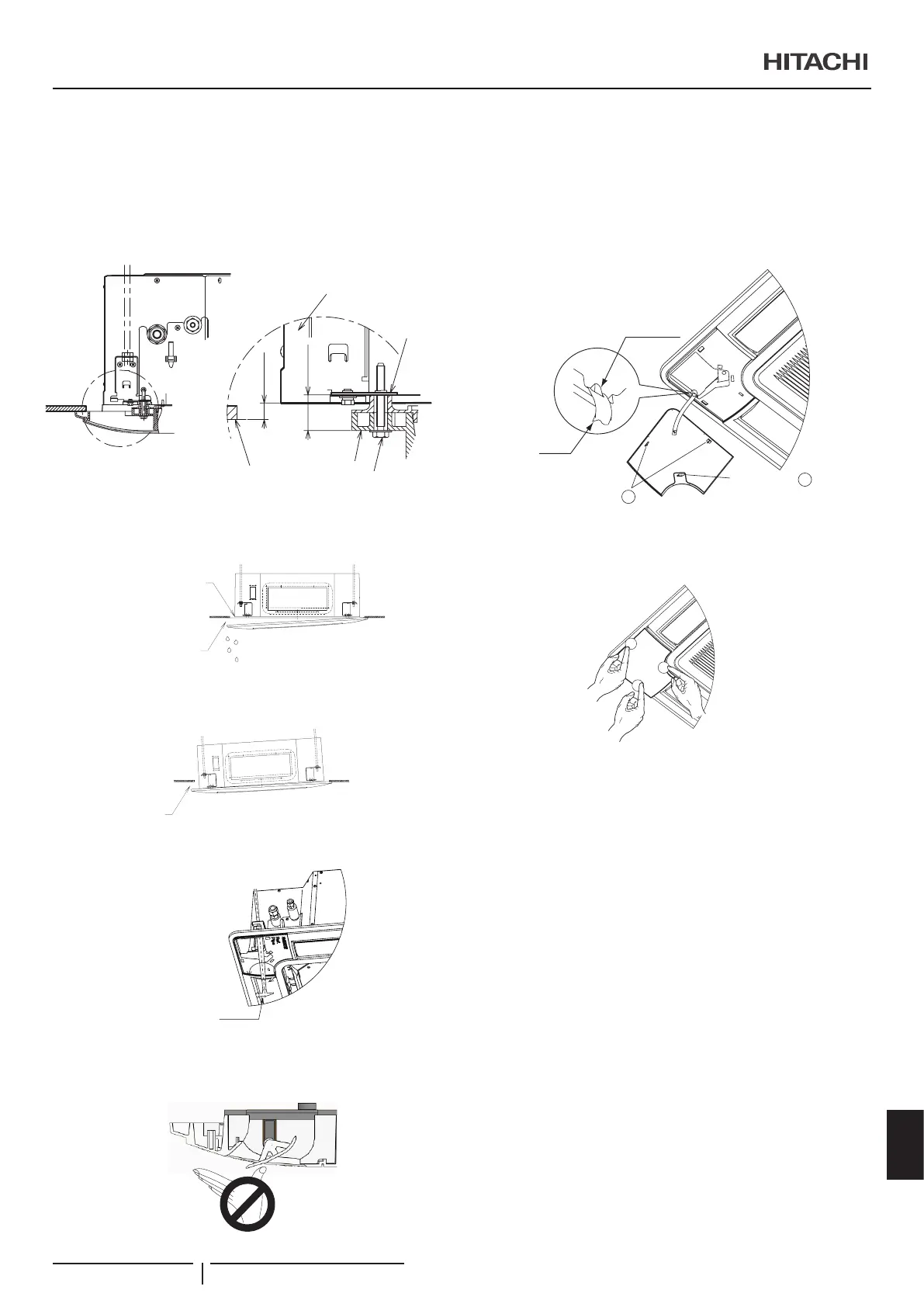

6 Przy starannym dociąganiu śrub długich, które ma na celu
zapobieżenie wyciekom powietrza i wyeliminowanie odstępu
między powierzchnią sutu podwieszanego i jednostką
wewnętrzną, może nastąpić nieznaczne wygięcie panelu
nawiewnego wzdłuż jego obwodu (w miejscu mocowania
kratki wlotowej powietrza). Należy potraktować to jako
normalne zjawisko.
26
12
+5
0
Sut podwieszany
Jednostka wewnętrzna
Płyta montażowa
(jednostka wewn.)
Śruba długa
Panel
narożny
! OSTROŻNIE
• Niewystarczające dociągnięcie śrub długich może wiązać się z
ukazanymi poniżej nieprawidłowościami:
Wyciek powietrza
Zabrudzenie
Wilgoć
• W razie stwierdzenia choćby najmniejszego odstępu, mimo
wystarczająco mocnego dociągnięcia śrub długich, niezbędne jest
dokonanie ponownej regulacji wysokości zawieszenia jednostki
wewnętrznej.
Wykluczyć istnienie odstępów
• Wysokość urządzenia można wyregulować za pomocą klucza
płaskiego w narożnikach.
Klucz płaski
• Dokonanie znacznych zmian w zakresie wysokości urządzenia wiąże
się z ryzykiem wyciekania wody z tacy ociekowej.
• Nie należy ręcznie zmieniać ustawienia żaluzji nawiewu ze względu
na ryzyko uszkodzenia jej mechanizmu.
8.2.1 Montaż osłon narożnych
Po zakończeniu wszystkich czynności związanych z montażem
panelu nawiewnego, ponownie zakładamy osłony narożne.
a. Zaczepiamy taśmę umieszczoną w spodniej części
osłony narożnej na specjalnym występie panelu
nawiewnego, tak jak to zostało ukazane na rysunku.
A
B
Występ
Zaczep
mocujący
Taśma
Zaczep mocujący
b. Wsuwamy i dociskamy najpierw dwa zaczepy w pozycji
Ⓐ, a następnie pojedynczy zaczep w położeniu Ⓑ na
panelu nawiewnym.
B
A
A
MONTAŻ PANELU NAWIEWNEGO: P-N23NA2
PMML0547 rev.0 - 11/2020
269
PL
