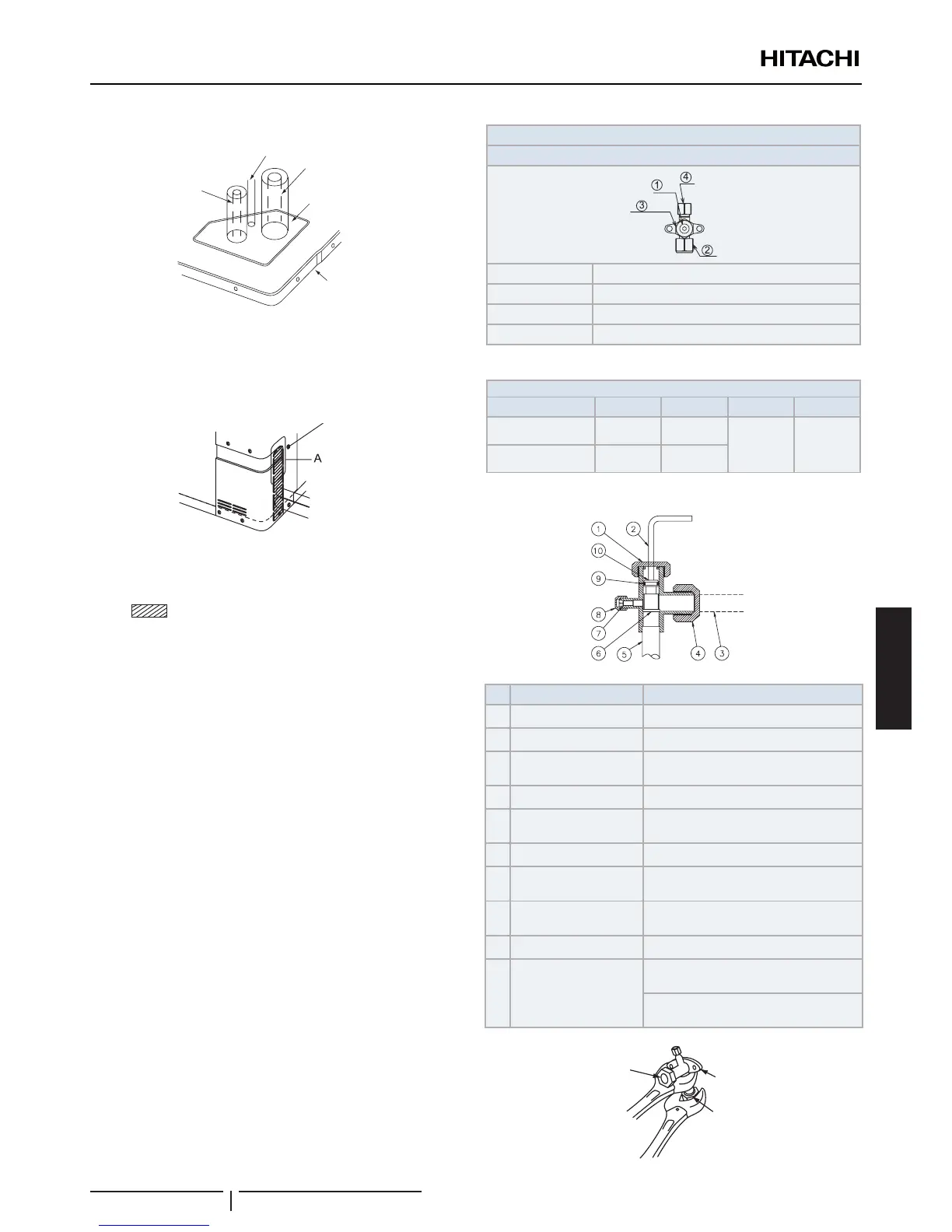

b. Para tubagem com inclinação descendente
Tubagem de gás
Furo knockout
Base inferior
Cabos
Tubagem de
líquido
? NOTA
Oscabosnãodevemestaremcontactodirectocomatubagem.
c. Para tubagem no lado traseiro
Tampa traseira
? NOTA
Retire a tampa de tubagem no lado traseiro e retire a parte
juntoaocorte.
2 Monte a tampa da tubagem a m de evitar que entre água
na unidade. Vede os furos de passagem de tubagem e de
cabos, utilizando material de isolamento (não fornecido).
3 Se a tubagem fornecida no local for ligada diretamente a
válvulas de retenção, recomenda-se a utilização de um
dobrador de tubos.
4 Verique que as válvulas de retenção estão bem fechadas,
antes de ligar a tubagem.
5 Ligue a unidade interior e a unidade exterior à tubagem de
refrigerante fornecida no local. Aplique o óleo, em camada
na, no ponto de contacto entre porca cónica e o tubo, antes
de apertar.
6 Após a ligação da tubagem de refrigerante, vede o espaço
entre o furoknockoute as tubagens de refrigerante, usando
material de isolamento.
7 O funcionamento da válvula de retenção deve ser realizado
de acordo com a gura abaixo.
Válvula de retenção da unidade exterior
Tipo de fuso
Válvula de fuso
Porca cónica
Tampão
Junta de vericação para a porta de manutenção
Fechado com a expedição de fábrica
Binário de aperto (N.m)
Válvula de líquido 7-9 33-42
33-42 14-18
Válvula de gás 9-11 68-82
Tipo de fuso
N.º Descrição Observações
Tampão
Chave Allen Hex. 4 mm
Tubagem de
refrigerante
Fornecido no local
Porca cónica
Pressão de
refrigerante
Para unidade exterior
Superfície de contacto Totalmente fechada
Junta de vericação
Apenas pode ser ligada à mangueira de
carga
Tampa do orifício de
carga
Junta tórica Em borracha
Válvula de fuso
Abrir – Sentido contrário ao dos
ponteiros do relógio
Fechar – Sentido dos ponteiros do
relógio
Não aplique duas
chaves nesta
posição. Caso
contrário, pode
ocorrer uma fuga.
Válvula de retenção
(tipo fuso)
Porca cónica
TUBAGEM E CARGA DE REFRIGERANTE
