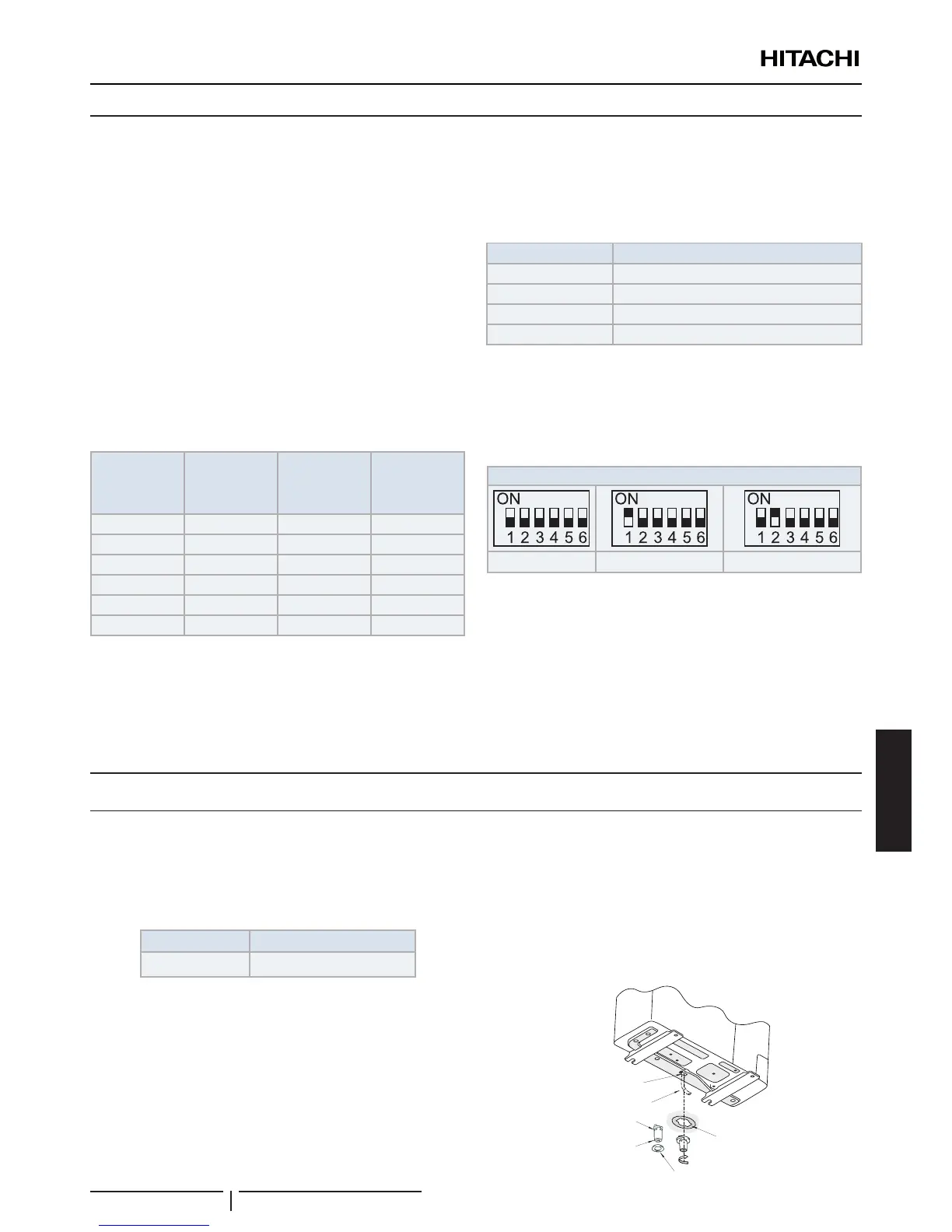

DANSK
8.6 KØLEMIDDEL - PÅFYLDNINGSMÆNGDE
Der er påyldt kølemiddel på udendørsenheden svarende til
30m faktisk rørlængde. Ekstra kølemiddelpåfyldning kræves i
systemer med rørlængder på over 30 m.
1 Fastslå den nødvendige kølemiddelmængde i henhold
til følgende fremgangsmåde, og påfyld systemet denne
mængde.
2 Noter denne ekstra kølemiddelmængde af hensyn til senere
servicearbejder.
8.6.1 Påfyldt kølemiddelmængde før levering
(W
0
(kg))
W
0
er den påfyldte kølemiddelmængde i udendørsenheden før
levering som forklaret ovenfor, og den vises i den pågældende
tabel:
IVX Standard serier
Udendørsen-
hed
Påfyldt køle-
middelmængde
før levering
(W
0
(kg))
Ekstra
kølemiddelpå-
fyldning
(g/m)
Maksimal
ekstra
kølemiddelpå-
fyldning (kg)
RAS-4HVNC1E 3,2 40 1,6
RAS-5HVNC1E 3,2 60 2,7
RAS-6HVNC1E 3,2 60 2,7
RAS-4HNC1E 3,2 40 1,6
RAS-5HNC1E 3,2 60 2,7
RAS-6HNC1E 3,2 60 2,7
! FORSIGTIG
• Måldennøjagtigekølemiddelmængdevedpåfyldning.
• Overpåfyldning eller utilstrækkelig påfyldning af kølemiddel kan
medføredriftsfejlikompressoren.
• Kontaktdinforhandler,hvisdenfaktiskerørlængdeerunder5m.
Beregningsmetode til bestemmelse af ekstra
kølemiddelpåfyldning
Til alle UTOPIA-enheder RAS-(4-6)H(V)NC1E skal følgende
formel anvendes: W
1
= (L-30) x P
Rørstørrelse (mm) Ekstra kølemiddelpåfyldningsfaktor (kg/m)
Ø 15,88 x 0,19
Ø 12,7 x 0,12
Ø 9,52 x 0,065
Ø 6,35 x 0,065
Indstilling af DSW i følge rørlængde
DSW2 skal kun indstilles, hvis kølerørene er kortere end 5 m
eller længere end 30 m. Rørlængden indstilles efter følgende
fremgangsmåde.
(Siden  i tabellen nedenfor viser DSW-placeringen)
DSW2 på udendørsenhedens printkort1
Fabriksindstilling Rørlængde ≤ 5m Rørlængde ≥ 30m
9 AFLØBSRØR
9.1 AFLØBSSTUDS
Når udendørsenhedens understøtning midlertidigt benyttes
til opsamling for aøbet, og vandet i understøtningen vand
bortledes, kan aøbsstudsen benyttes til tilslutning af
aedningsrøret.
Model Anvendelig model
DBS-26 Alle enheder

Fremgangsmåde for tilslutning
1 Indsæt gummihætten i aøbsstudsen frem til de
ekstruderede dele
2 Indsæt aøbsstudsen i enhedens understøtning, og drej den
ca. 40 grader mod uret.
3 Aøbsstudsens størrelse er 32 mm (U.D.).
4 Et aftapningsrør skal leveres lokalt.
? BEMÆRK
• Benytikkedenneaøbsstudspåkoldesteder,daaøbsvandetkan
frysetilis.
• Aøbsstudsenerikketilstrækkeligtilatopsamlealtaøbsvandet.Hvis
deternødvendigtatopsamlealtaøbsvandet,skalderfremskaffes
enaøbsbeholder,somerstørreendenhedensunderstøtning,som
monteresunderenhedenmedaøb.
Gummihætte
Aøbsstuds
Ekstruderet del
Aøbsrør
Aøbsrør
Aftapningshul i
understøtningen
AFLØBSRØR
PMML0395B rev.0 - 11/2015
133
