Hitachi UTOPIA IVX STANDARD Series User Manual

6 TEILEBEZEICHNUNG
6.1 RAS-4H(V)NC1E
410
32
1108
1140
37048
440950
3
1
24
5
5
6
7
8
9
10
11
12
13
14
15
16
17
12
1819
19
20
21
21

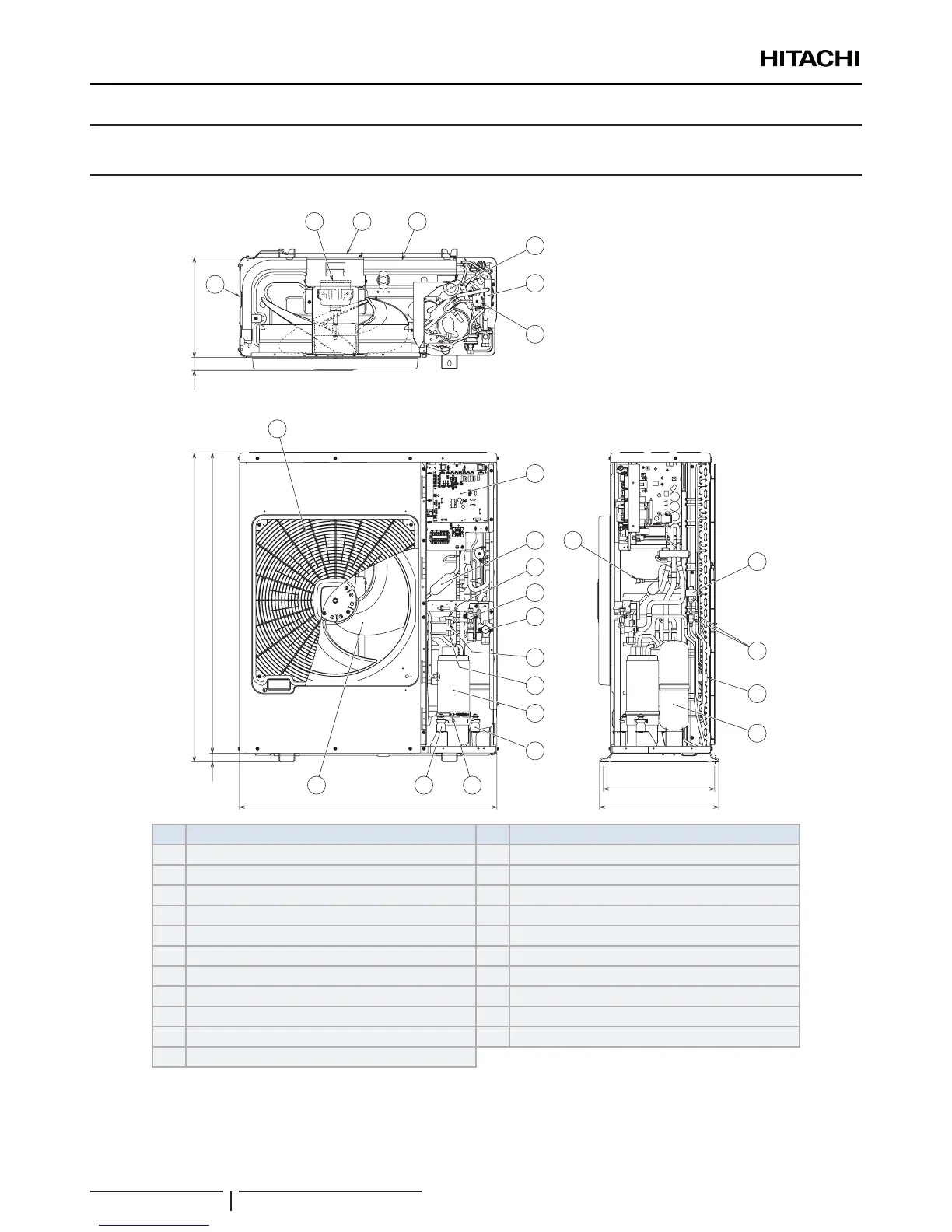

Nr. Teilebezeichnung Nr. Teilebezeichnung
1 Kompressor 12 Akkumulator
2 Wärmetauscher 13 Kontrollmuffe
3 Schraubenlüfter 14 Schaltkasten
4 Lüftermotor 15 Hochdruckschalter zum Schutz
5 Sieb 16 Druckschalter zur Steuerung
6 Verteiler 17 Schalldämpfer
7 Umschaltventil 18 Kurbelgehäuseheizung
8 Mikrocomputergesteuertes Expansionsventil 19 Vibrationsdämpfergummi (4 Stk.)
9 Magnetventil 20 Luftauslass
10 Absperrventil für Gasleitung 21 Lufteinlass
11 Absperrventil für Flüssigkeitsleitung
TEILEBEZEICHNUNG
PMML0395B rev.0 - 11/2015
44
