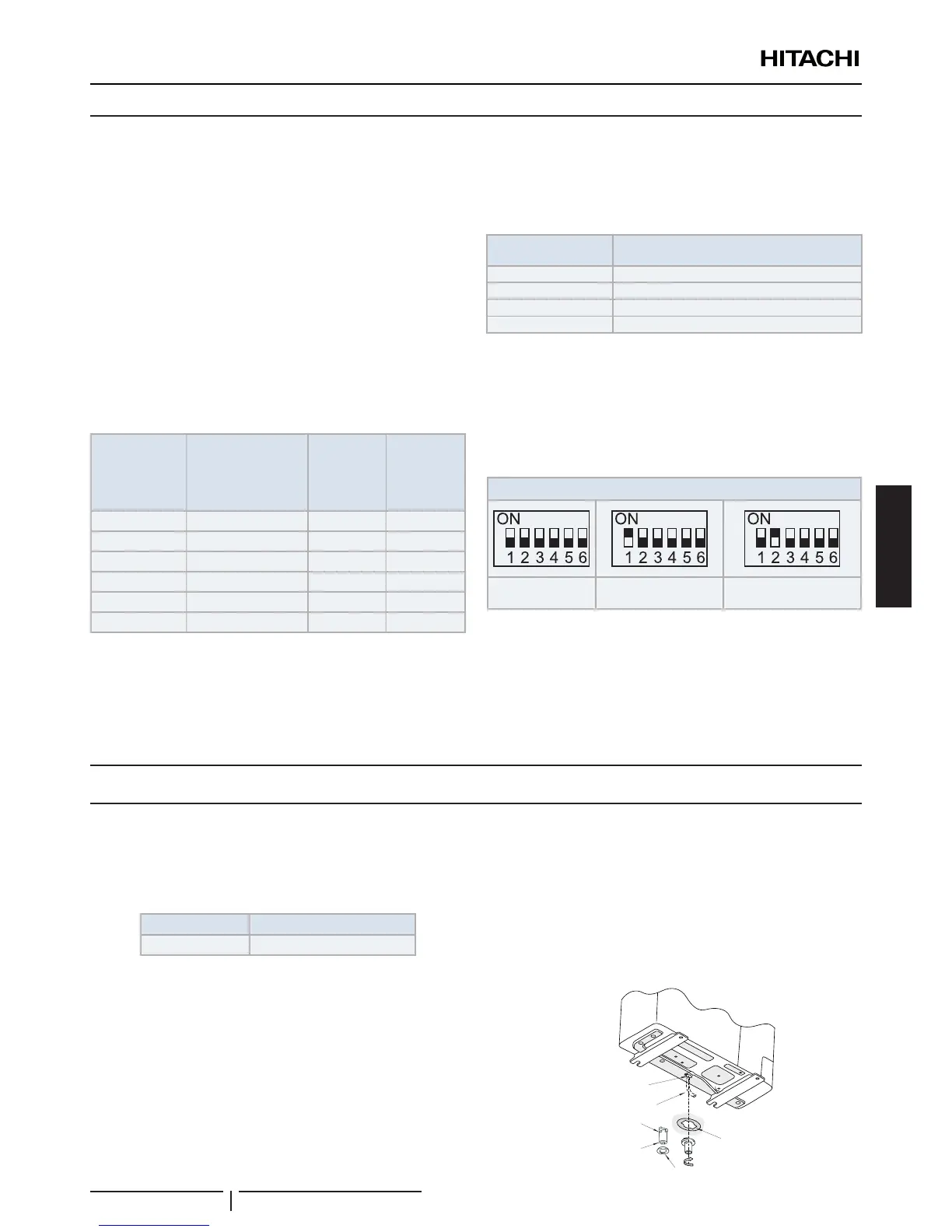

8.6 QUANTITÀ DI CARICA DEL REFRIGERANTE
Nelle unità esterne è necessario caricare una quantità di
refrigerante per 30 m di lunghezza effettiva della linea. Nei
sistemi con una lunghezza effettiva della linea superiore ai 30 m
è necessaria una carica aggiuntiva di refrigerante.
1 Determinare la quantità di refrigerante aggiuntivo in base
alla procedura seguente e caricarla nel sistema.
2 Registrare la quantità di refrigerante aggiuntivo per facilitare
le successive attività di servizio.
8.6.1 Quantità di refrigerante caricata di
fabbrica (W
0
(kg))
W
0
è la carica di refrigerante dell'unità esterna prima dell'invio,
ed è mostrata nella tabella seguente:
Serie IVX Standard
Unità esterna
Quantità di
refrigerante
caricata di fabbrica
(W
0
(kg))
Carica
aggiuntiva
di
refrigerante
(g/m)
Carica
massima
aggiuntiva
(kg)
RAS-4HVNC1E 3,2 40 1,6
RAS-5HVNC1E 3,2 60 2,7
RAS-6HVNC1E 3,2 60 2,7
RAS-4HNC1E 3,2 40 1,6
RAS-5HNC1E 3,2 60 2,7
RAS-6HNC1E 3,2 60 2,7
! AVVERTENZA
• Nelcaricareilrefrigerante,calcolarneconprecisionelaquantità.
• Un caricamento eccessivo o insufciente di refrigerante potrebbe
provocareunguastodelcompressore.
• Selalunghezzaeffettivadellelineaèinferioreai5mconsultareil
propriorivenditore.
Metodo di calcolo della carica aggiuntiva di
refrigerante
Per tutte le unità UTOPIA RAS-(4-6)H(V)NC1E utilizzare la
formula seguente: W
1
= (L-30) x P
Dimensioni del tubo
(mm)
Fattore carica aggiuntiva di refrigerante
(kg/m)
Ø15,88 x 0,19
Ø12,7 x 0,12
Ø9,52 x 0,065
Ø6,35 x 0,065
Impostazione degli interruttori DIP per la lunghezza
del tubo
L'impostazione DSW2 è necessaria solo quando la lunghezza
della linea refrigerante è inferiore a 5 m o superiore a 30
m. L'impostazione della lunghezza della linea deve essere
realizzata come mostrato di seguito.
(Il lato del simbolo  nella tabella che segue mostra la posizione del DSW)
DSW2 su PCB1 esterno
Impostazione di
fabbrica
Lunghezza della
tubazione ≤ 5m
Lunghezza della
tubazione ≥ 30m
9 LINEA DI DRENAGGIO
9.1 PROTUBERANZA SCARICO DELLA BACINELLA
Quando la base dell'unità esterna è temporaneamente utilizzata
come collettore di drenaggio e l'acqua di drenaggio in essa
contenuta viene scaricata, la protuberanza di drenaggio viene
utilizzata per collegare la linea di drenaggio.
Modello Modello idoneo
DBS-26 Tutte le unità

Procedura di collegamento
1 Inserire il tappo di gomma nella protuberanza del drenaggio
no alle parti estruse.
2 Inserire la protuberanza nella base dell'unità e girare di circa
40° in senso antiorario.
3 Il diametro della protuberanza del drenaggio è di 32 mm (D.E.).
4 La linea di drenaggio non è in dotazione.
? NOTA
• Nonutilizzare questo tipodi congurazionedella protuberanza del
drenaggioinunazonafredda,poichél'acquadidrenaggiopotrebbe
congelarsi.
• Questaprotuberanzadeldrenaggiononèsufcienteperlaraccolta
dituttal'acquadidrenaggio.Seè necessaria la raccolta completa
dell'acqua di drenaggio, dotarsi di una bacinella di drenaggio più
granderispettoallabasedell'unitàeinstallarlaaldisottodell'unità
condrenaggio.
Tappo di plastica
Protuberanza
del drenaggio
Parte estrusa
Linea di drenaggio
Linea di drenaggio
Foro di
drenaggio
della base
LINEA DI DRENAGGIO
PMML0395B rev.0 - 11/2015
93
