10 ELEKTRISKA ANSLUTNINGAR
10.1 ALLMÄN KONTROLL
1 Se till att alla ej-medföljande elektriska komponenter
(huvudströmbrytare, kretsbrytare, kablar, kontakter och
kabelanslutningar) har valts enligt angivna elektriska
uppgifter. Kontrollera att de följer nationella och regionala
elektriska bestämmelser.
2 I enlighet med EMC-direktivet 2004/108/EC(89/336/
EEC) angående elektromagnetisk kompatibilitet, anger
nedanstående tabell:
Maximalt tillåten systemimpedans Z
max
för användarens
försörjning enligt EN61000-3-11.
MODELL Z
max
(Ω) MODELL Z
max
(Ω)
RAS-4HVNC1E - RAS-4HNC1E -
RAS-5HVNC1E - RAS-5HNC1E -
RAS-6HVNC1E - RAS-6HNC1E -
3 Övertonssituation för varje modell gällande IEC 61000-3-2
och IEC 61000-3-12 är som följer:
MODELLSITUATION GÄLLANDE
IEC 61000-3-2 OCH IEC 61000-3-12
Ssc “xx”
MODELLER
Ssc ”xx”
(KVA)
Utrustning som uppfyller
IEC 61000-3-2 (professionell bruk)
RAS-(4-6)HNC1E
Utrustning som uppfyller
IEC 61000-3-12
RAS-(4-6)HVNC1E -
4 Se till att spänningen ligger inom +/-10 % av
märkspänningen.
5 Kontrollera att strömkällan har tillräckligt låg impedans för
att säkerhetsställa att startströmmen inte går under 85 % av
märkspänningen.
6 Kontrollera att jordledningen är ansluten.
7 Anslut en säkring med angiven kapacitet.
? OBS!
Om det nns er än en strömkälla måste du kontrollera att alla är
avstängda.
! VARNING
• Kontrolleraattskruvartillanslutningsplintarärordentligtåtdragna.
• Kontrolleraattinomhusäktenochutomhusäktenharstoppatsföre
arbetemedelektriskaledningarelleröversyn.
• Skyddakablarna,dräneringsröret,elektriskadelarnaochdyliktfrån
råttorochandrasmådjur.Annarskandjurskadaoskyddadedelaroch
ivärstafallkanbranduppstå.
• Linda det medföljande tätningsmaterialet runt kablarna och täta
kabelanslutningshåletmedtätningsmaterialförattskyddaprodukten
motkondensvattenochinsekter.
• Fästkablarnaordentligtmedkabelklämmaninutiinomhusenheten.
• Led kablarna genom utbrytningshålet på sidoskyddet när en kanal
används.
• Fästfjärrkontrollenskabelmedkabelklämmaninutikopplingslådan.
• De elektriska ledningarna måste uppfylla nationella och lokala
bestämmelser. Kontakta de lokala myndigheterna avseende
standard,regler,bestämmelserochdylikt.
• Kontrolleraattjordkabelnsitterfastordentligt.
• Anslutensäkringmedangivenkapacitet.
! FARA
• Anslut eller ändra inga kablar eller anslutningar förrän
huvudströmbrytarenäravstängd.
• Kontrollera att jordkabeln är ordentligt ansluten, märkt och
fastsattenligtnationellaochlokalabestämmelser.

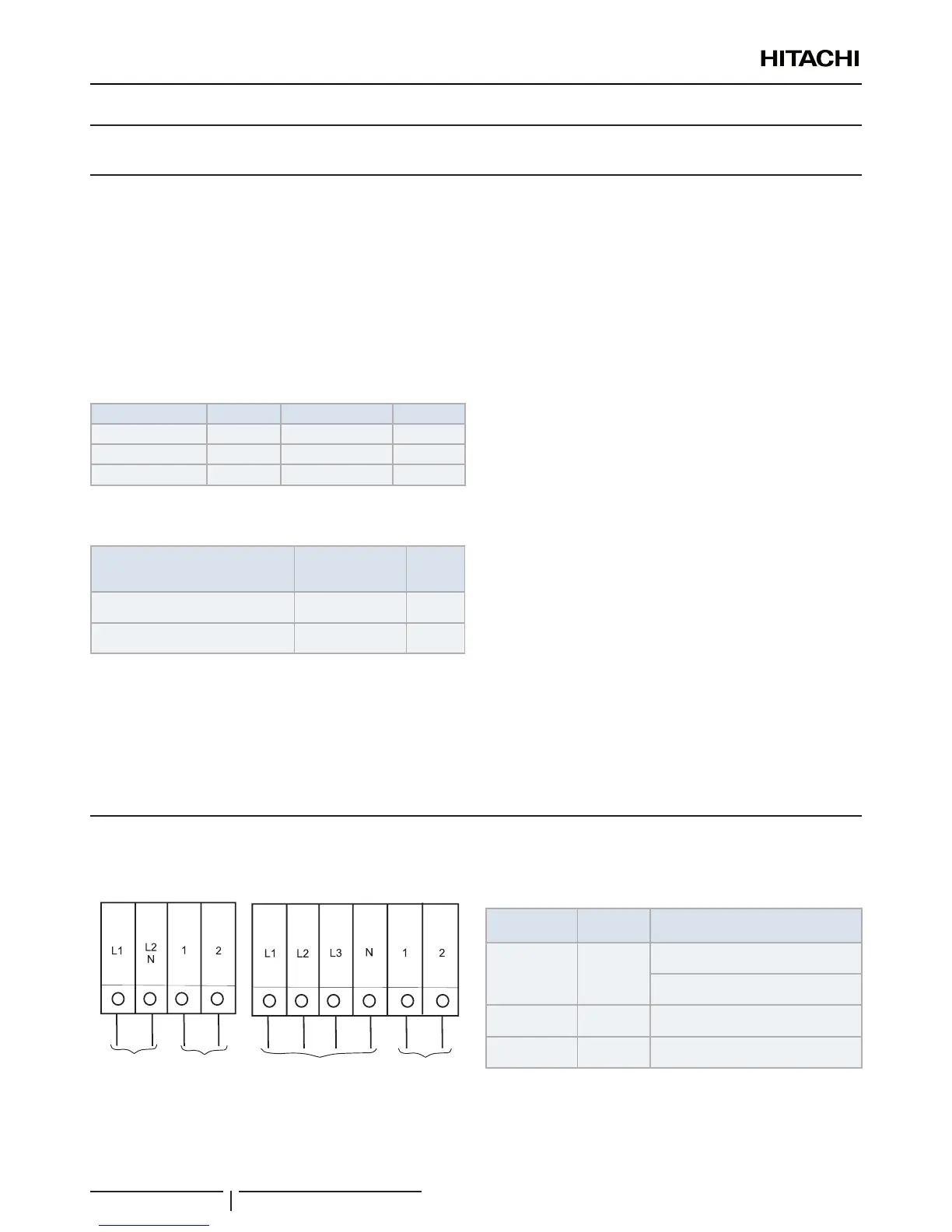

10.2 ANSLUTNING AV ELKABLAR FÖR UTOMHUSENHETER
Anslutning av de elektriska ledningarna till utomhusenheten visas här nedan:
Strömförsörjning
1~ 230V
RAS-(4-6)HVNC1E
RAS-(4-6)HNC1E
Kontrollkabel
(5 V)
Kontrollkabel
(5 V)
Strömförsörjning
3N~ 400V
Tabell för kontaktanslutning mellan enheter
Kabeldragning System
Enhetstyp
Terminalanslutning
Strömförsörj-
ning
DC-inverter
OU till OU
L1 till L1, L2 till L2, L3 till L3, N till N
IU till IU
L1 till L1, N till N
Drift DC-inverter
OU till IU eller IU till IU
1 till 1, 2 till 2
Fjärrkontroll DC-inverter
IU till IU
A till A, B till B
O.U.: Utomhusenhet, I.E.: Inomhusenhet
ELEKTRISKA ANSLUTNINGAR
PMML0395B rev.0 - 11/2015
174
