8.6 ΠΟΣΟΤΗΤΑ ΠΛΗΡΩΣΗΣ ΨΎΚΤΙΚΟΎ
Οι εξωτερικές μονάδες έχουν πληρωθεί με ψυκτικό για 30m
πραγματικού μήκους σωλήνωσης. Απαιτείται πρόσθετη
πλήρωση ψυκτικού σε συστήματα με πραγματικό μήκος
σωληνώσεων μεγαλύτερο από 30m.
1 Προσδιορίστε την πρόσθετη ποσότητα ψυκτικού
σύμφωνα με την ακόλουθη διαδικασία και στη συνέχεια
πραγματοποιήστε πλήρωση του συστήματος.
2 Καταγράψτε την πρόσθετη ποσότητα ψυκτικού για να διευ-
κολύνετε τις εργασίες συντήρησης της μονάδας αργότερα.
8.6.1 Πλήρωση ψυκτικού πριν την αποστολή
(W
0
(kg))
W
0
είναι η πλήρωση ψυκτικού στη εξωτερική μονάδα πριν την
αποστολή που περιγράφεται παραπάνω και παρουσιάζεται στον
παρακάτω πίνακα:
Σειρά IVX Standard
Εξωτερική
μονάδα
Πλήρωση ψυκτικού
πριν την αποστολή
(W
0
(kg))
Πρόσθετη
πλήρωση
ψυκτικού
(g/m)
Μέγιστη
πρόσθετη
πλήρωση
(kg)
RAS-4HVNC1E 3,2 40 1,6
RAS-5HVNC1E 3,2 60 2,7
RAS-6HVNC1E 3,2 60 2,7
RAS-4HNC1E 3,2 40 1,6
RAS-5HNC1E 3,2 60 2,7
RAS-6HNC1E 3,2 60 2,7
! ΠΡΟΣΟΧΗ
• Κατάτηνπλήρωσηψυκτικού,μετρήστεεπακριβώςτηνποσότητα.
• Ηπλήρωσημεγαλύτερηςήμικρότερηςποσότηταςψυκτικούενδέχεται
ναδημιουργήσειπροβλήματαστονσυμπιεστή.
• Αν το πραγματικό μήκος της σωλήνωσης δεν υπερβαίνει τα 5 m,
επικοινωνήστεμετοναντιπρόσωπο.
Μέθοδος υπολογισμού πρόσθετης πλήρωσης
ψυκτικού
Χρησιμοποιήστε την παρακάτω εξίσωση για όλες τις UTOPIA
μονάδες RAS-(4-6)H(V)NC1E: W
1
= (L-30) x P
Μέγεθος σωλήνα (mm) Πρόσθετη πλήρωση ψυκτικού (kg/m)
Ø15,88 x 0,19
Ø12,7 x 0,12
Ø9,52 x 0,065
Ø6,35 x 0,065

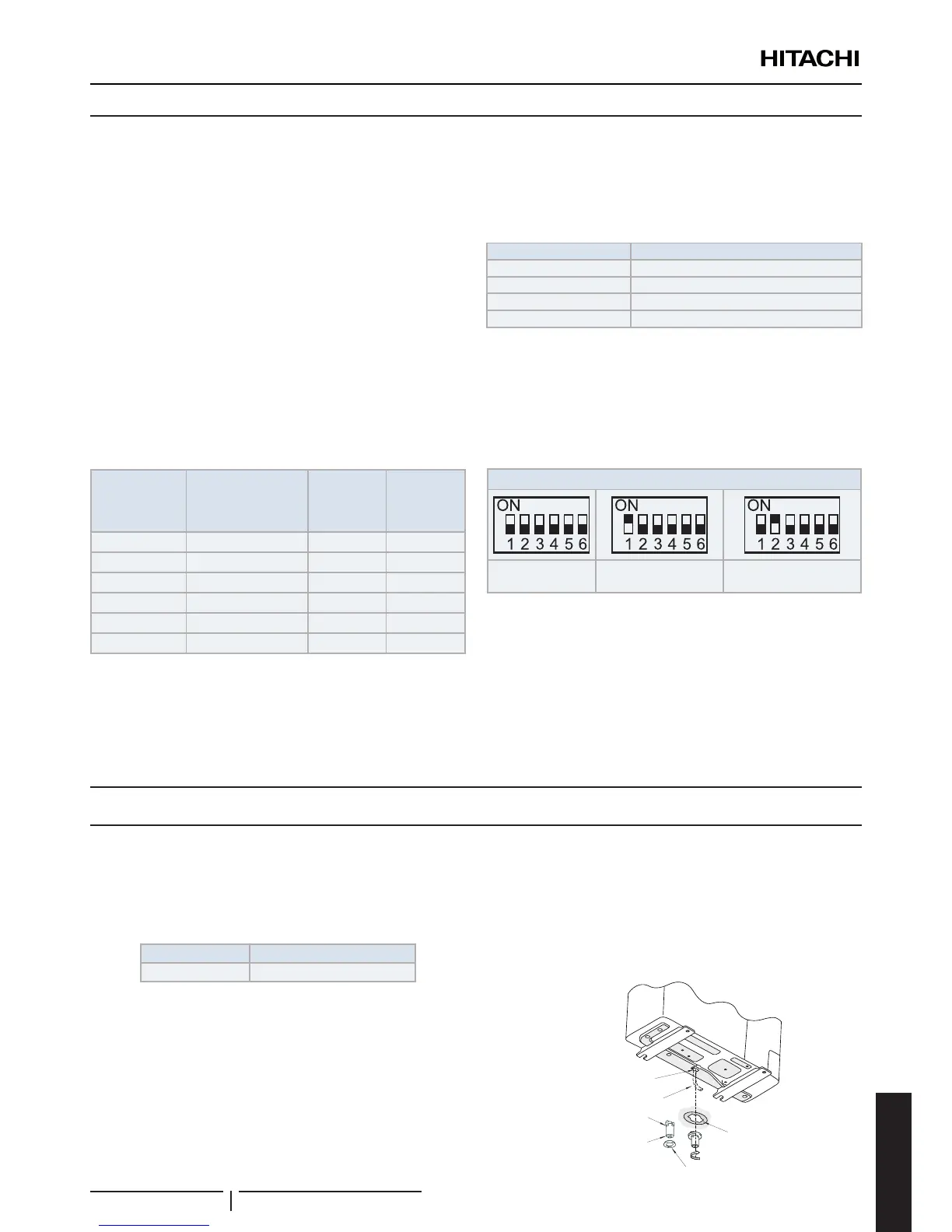

Ρύθμιση του μήκους σωλήνα για διακόπτη εναλλαγής
Η ρύθμιση DSW2 είναι απαραίτητη μόνο όταν το μήκος του
σωλήνα ψυκτικού είναι μικρότερο από 5 m ή μεγαλύτερο από 30
m. Η ρύθμιση του μήκους σωλήνα θα εκτελεστεί σύμφωνα με τις
παρακάτω υποδείξεις.
(Η πλευρά του τραπεζιού που φαίνεται παρακάτω δείχνει τη θέση του DSW)
DSW2 σε εξωτερική μονάδα PCB1
Εργοστασιακή
ρύθμιση
Μήκος σωλήνα ≤ 5m Μήκος σωλήνα ≥ 30m
9 ΣΩΛΗΝΩΣΕΙΣ ΑΠΟΧΕΤΕΎΣΗΣ
9.1 ΠΡΟΕΞΟΧΗ ΑΠΟΧΕΤΕΎΣΗΣ
Όταν η βάση της εξωτερικής μονάδας λειτουργεί προσωρινά
ως παραλήπτης των υγρών αποχέτευσης και τα υγρά αυτά
απορρίπτονται, η συγκεκριμένη προεξοχή αποχέτευσης
χρησιμοποιείται για τη σύνδεση των σωληνώσεων αποχέτευσης.
Μοντέλο Εφαρμόσιμο μοντέλο
DBS-26 Όλες οι μονάδες
Διαδικασία σύνδεσης
1 Τοποθετήστε τον ελαστικό δακτύλιο στην προεξοχή αποχέτευ-
σης και σπρώξτε τον μέχρι το άκρο της προεξοχής (χείλος).
2 Τοποθετήστε την προεξοχή αποχέτευσης στη βάση της
μονάδας και γυρίστε την αριστερόστροφα κατά περίπου 40º.
3 Το μέγεθος της προεξοχής αποχέτευσης είναι 32 mm (O.D.)
4 Οι σωλήνες αποχέτευσης είναι διαθέσιμοι στο εμπόριο.
? ΣΗΜΕΙΩΣΗ
• Μηνχρησιμοποιείτετηνπροεξοχήαποχέτευσηςσεψυχρέςπεριοχές,
διότιενδέχεταιναπαγώσειτονερότηςαποχέτευσης.
• Ηπροεξοχήαποχέτευσηςδεναρκείγιατησυλλογήόλουτουνερού
αποχέτευσης.Ανησυλλογήτουνερούαποχέτευσηςείναιαπολύτως
απαραίτητη,χρησιμοποιήστεμιαλεκάνημεμεγαλύτερηχωρητικότητα
απότηβάσητηςμονάδαςκαιτοποθετήστετηκάτωαπότημονάδα.
Ελαστικό καπάκι
Προεξοχή
αποχέτευσης
Χείλος
Σωλήνας αποχέτευσης
Σωλήνας αποχέτευσης
Οπή
αποχέτευσης
στη βάση
ΣΩΛΗΝΩΣΕΙΣ ΑΠΟΧΕΤΕΥΣΗΣ
