10 CABLEADO ELÉCTRICO
10.1 COMPROBACIONES GENERALES
1 Asegúrese de que los componentes eléctricos suministrados
por el instalador (interruptores de alimentación principal,
disyuntores, cables, conectores y terminales de cables) han
sido correctamente seleccionados según los datos eléctricos
indicados. Asegúrese de que cumplen la normativa eléctrica
nacional y regional.
2 De acuerdo con la directiva 2004/108/EC (89/336/CEE),
relacionada con la compatibilidad electromagnética, la
siguiente tabla indica:
Impedancia máxima Z
max
permisible para el sistema en
el punto de conexión al suministro del usuario, según
EN61000-3-11.
MODELO Z
max
(Ω) MODELO Z
max
(Ω)
RAS-4HVNC1E - RAS-4HNC1E -
RAS-5HVNC1E - RAS-5HNC1E -
RAS-6HVNC1E - RAS-6HNC1E -
3 La situación de armónicos de cada modelo relacionada con
IEC 61000-3-2 e IEC 61000-3-12 es la siguiente:
SITUACIÓN DE LOS MODELOS
RESPECTO A IEC 61000-3-2 E IEC
61000-3-12 Ssc “xx”
MODELOS
Ssc “xx”
(KVA)
Equipamiento conforme a
IEC 61000-3-2 (uso profesional)
RAS-(4-6)HNC1E
Equipamiento conforme a IEC
61000-3-12
RAS-(4-6)HVNC1E -
4 Compruebe que la tensión de alimentación está dentro de
+/-10% de la tensión nominal.
5 Asegúrese de que la fuente de alimentación tiene una
impedancia lo sucientemente baja como para garantizar
que la tensión inicial no se reduzca más del 85% de la
tensión nominal.
6 Compruebe que el cable de tierra está conectado.
7 Conecte un fusible de la capacidad especicada.
? NOTA
Encasodeexistirmásdeunafuentedealimentación,asegúresedeque
todasestánapagadas.
! PRECAUCIÓN
• Asegúrese de que los tornillos del bloque de terminales estén
rmementeapretados.
• Asegúrese de que el ventilador de la unidad interior y exterior se
hayan parado antes de realizar cualquier trabajo con el cableado
eléctricoolacomprobaciónperiódica.
• Protejaloscables,latuberíadedesagüeylaspiezaseléctricasde
lasratasuotrosanimalespequeños.Delocontrario,podríandañar
laspiezasnoprotegidasy,enelpeordeloscasos,puedeproducirse
unincendio.
• Enrolleelmaterialaislantesobrantealrededordeloscablesytape
eloriciodeconexióndelosmismosconelsellador,deformaque
elproducto quede protegidodelos insectos ydela condensación
deagua.
• Fijermementeloscablesdentrodelaunidadinteriorutilizandola
brida.
• Introduzcaloscablesatravésdeloricioperforabledelatapalateral
cuandoutiliceunconducto.
• Sujeteelcabledelmandoadistanciaconlaabrazaderaenelinterior
delacajaeléctrica.
• Elcableadoeléctricodebecumplirconlanormativalocalynacional.
Póngase en contacto con la autoridad local correspondiente para
obtenerinformaciónacercadelasnormas,leyes,regulaciones,etc.
• Compruebequeelcabledetierraestáconectadormemente.
• Conecteunfusibledelacapacidadespecicada.
! PELIGRO
• Noconecteniajusteningúncableniconexiónsielinterruptor
principalnoestáapagado.
• Compruebequeelcabledetierraestécorrectamenteconectado,
etiquetadoybloqueadodeacuerdoconlanormativanacionaly
local.

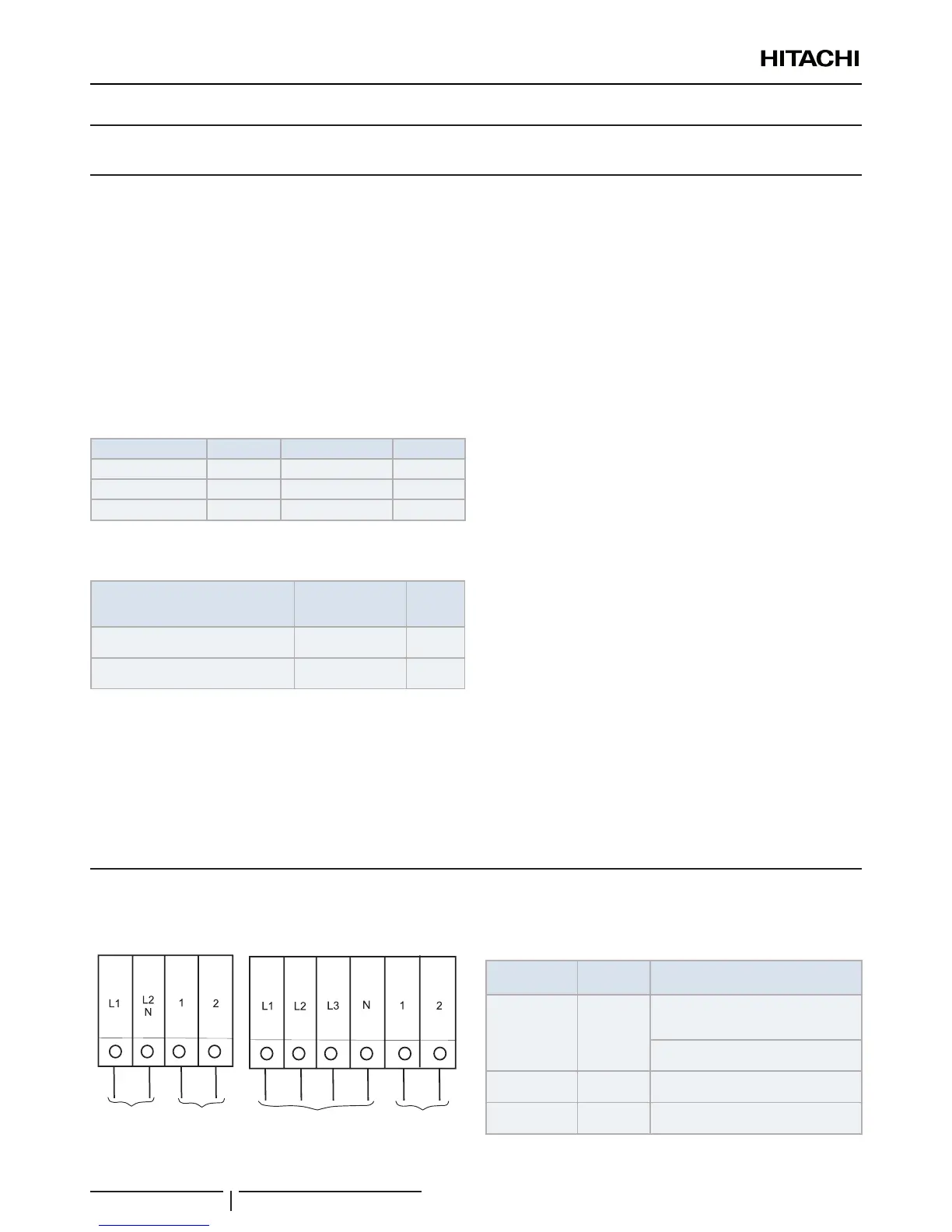

10.2 CONEXIÓN DEL CABLEADO ELÉCTRICO DE LAS UNIDADES EXTERIORES
A continuación se muestra la conexión del cableado eléctrico de la unidad exterior:
Fuente de
alimentación
1~ 230V
RAS-(4-6)HVNC1E
RAS-(4-6)HNC1E
Cable de
control (5V)
Cable de
control (5V)
Fuente de
alimentación
3N~ 400V
Tabla para la conexión de terminales entre unidades
Cableado Sistema
Tipo de unidad
Conexión de terminales
Fuente de
alimentación
DC Inverter
de UE a UE
de L1 a L1, de L2 a L2, de L3 a L3, de
N a N
de UI a UI
de L1 a L1, de N a N
Servicio DC Inverter
de UE a UI o de UI a UI
de 1 a 1, de 2 a 2
Mando a
distancia
DC Inverter
de UI a UI
de A a A, de B a B
UE: unidad exterior, UI: Unidad interior
CABLEADO ELéCTRICO
PMML0395B rev.0 - 11/2015
