Hitachi UTOPIA IVX STANDARD Series - Tubagem de Descarga

PORTUGUÊS

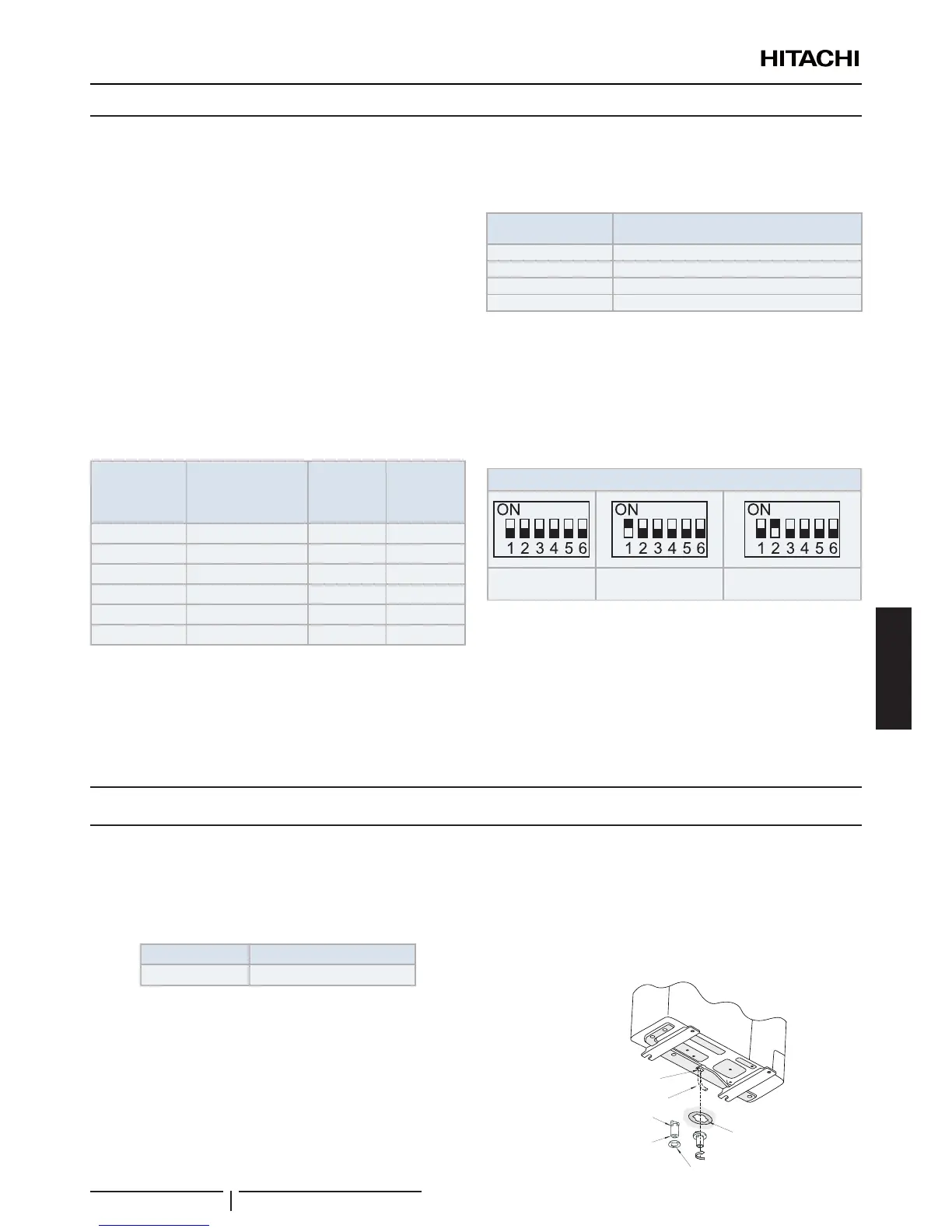

8.6 QUANTIDADE DE CARGA DE REFRIGERANTE
As unidades exteriores são fornecidas carregadas com
refrigerante para um comprimento real de tubagem de 30 m.
Em sistemas com um comprimento real de tubagem maior do
que 30m é necessário carga adicional de refrigerante.
1 Determine a quantidade de refrigerante adicional de
acordo com o procedimento apresentado seguidamente e
carregue-o no sistema.
2 Registe a quantidade adicional de refrigerante para facilitar
os trabalhos de assistência técnica posteriores.
8.6.1 Valores de fábrica da carga do
refrigerante (W
0
(kg))
W
0
é o valor de fábrica anteriormente explicado da carga do
refrigerante da unidade exterior, conforme se pode ver na tabela
seguinte:
Série IVX Standard
Unidade
exterior
Valores de fábrica
da carga de
refrigerante
(W
0
(kg))
Carga de
refrigerante
adicional
(g/m)
Carga
adicional
máxima
(kg)
RAS-4HVNC1E 3,2 40 1,6
RAS-5HVNC1E 3,2 60 2,7
RAS-6HVNC1E 3,2 60 2,7
RAS-4HNC1E 3,2 40 1,6
RAS-5HNC1E 3,2 60 2,7
RAS-6HNC1E 3,2 60 2,7
! CUIDADO
• Quandocarregarorefrigerante,meçaaquantidadecomprecisão.
• A sobrecarga ou a subcarga de refrigerante podem provocar
problemasnocompressor.
• Seocomprimentorealdatubagemforinferiora5m,consulteoseu
revendedor.
Método de cálculo da carga de refrigerante adicional
Para todas as unidades RAS-(4-6)H(V)NC1E use a fórmula
seguinte: W
1
= (L-30) x P
Dimensão do tubo
(mm)
Fator de carga de refrigerante adicional
(kg/m)
Ø15,88 x 0,19
Ø12,7 x 0,12
Ø9,52 x 0,065
Ø6,35 x 0,065
Ajuste do comutador DIP do comprimento da
tubagem
Apenas é necessário ajustar o DSW2 quando o comprimento
da tubagem de refrigerante for inferior a 5 m ou superior a 30 m.
O ajuste devido ao comprimento de tubagem deve ser efetuado
como se indica abaixo.
(O lado  na tabela abaixo indica a localização do comutador DIP)
DSW2 em PCB1 exterior
Ajuste de fábrica
Comprimento do tubo
≤5m
Comprimento do tubo
≥30m
9 TUBAGEM DE DESCARGA
9.1 ACOPLAMENTO DE DESCARGA
Quando a base da unidade exterior é utilizada temporariamente
como um recetor de descarga e a água de descarga que aí se
encontra for descarregada; este acoplamento de descarga é
utilizado para ligar a tubagem de descarga.
Modelo Modelo aplicável
DBS-26 Todas as unidades

Procedimento de ligação
1 Insira um tampão de borracha no acoplamento de descarga
até aos troços extrudidos.
2 Insira o acoplamento na base da unidade e gire aprox. 40º
no sentido contrário ao dos ponteiros do relógio.
3 O tamanho do acoplamento de descarga é de 32 mm.
4 A tubagem de descarga deve ser fornecida no local.
? NOTA
• Não use esta saída de esgoto numazona fria, porque a água de
descargapodegelar.
• Estasaídadeesgotonãoésucientepararecolhertodaaáguade
descarga.Sefornecessáriorecolhertotalmenteaáguadedescarga,
instale um tabuleiro de descarga, que seja maior que a base da
unidade,porbaixodaunidade,comdrenagem.
Tampão de borracha
Acoplamento
de descarga
Troço extrudido
Tubagem de descarga
Tubagem de descarga
Furo de
descarga da
base
TUBAGEM DE DESCARGA
PMML0395B rev.0 - 11/2015
113
