6 NAVN PÅ DELE

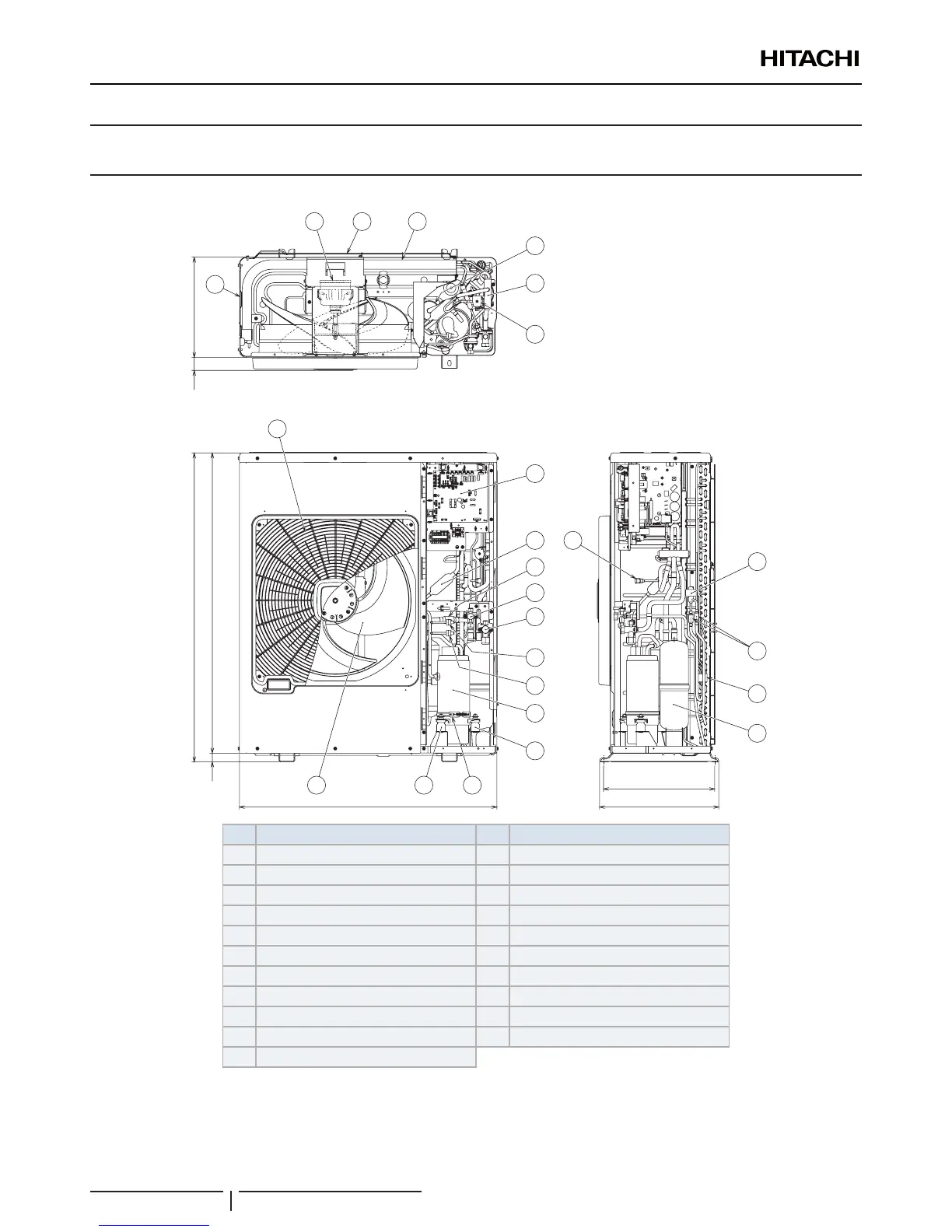

6.1 RAS-4H(V)NC1E
410
32
1108
1140
37048
440950
3
1
24
5
5
6
7
8
9
10
11
12
13
14
15
16
17
12
1819
19
20
21
21
Nr. Delens navn Nr. Delens navn
1 Kompressor 12 Akkumulator
2 Varmeveksler 13 Kontrolmuffe
3 Propelventilator 14 Elboks
4 Ventilatormotor 15 Højtrykskontakt (beskyttelse)
5 Si 16 Trykafbryder til kontrol
6 Strømfordeler 17 Støjdæmper
7 Omskifterventil 18 Varmelegeme til bundkar
8 Computerstyret ekspansionsventil 19 Vibrationsdæmpende gummi (4 stk.)
9 Magnetventil 20 Luftudtag
10 Stopventil til gasrør 21 Luftindtag
11 Stopventil til væskeledning
NAVN PÅ DELE
PMML0395B rev.0 - 11/2015
124
