8 KØLERØRSYSTEM OG PÅFYLDNING AF KØLEMIDDEL
8.1 RØRMATERIALER
1 Klargør lokalt leverede kobberrør.
2 Vælg en rørstørrelse med den korrekte tykkelse og
det korrekte materiale, der har tilstrækkelig styrke ved
trykpåvirkning.
3 Vælg rene kobberrør. Kontrollér, at der ikke forekommer
støv eller fugt på indersiden. Blæs rørene igennem med
iltfri nitrogen for at fjerne eventuelle støvpartikler eller
fremmedlegemer, før rørene forbindes.
? BEMÆRK
• Etanlægudenfugtellerolieforureninggiverdenmaksimaleydeevne
og levetid sammenlignet med et dårligt klargjort anlæg. Sørg
omhyggeligtfor,atallekobberrørerreneogtørreindvendigt.
• Dererikkekølemiddeliindendørsenhedenskredsløb.
! FORSIGTIG
• Sætlågpåendenafrøret,nårrøretskalindsættesgennemethul.
• Anbringikkerørenedirektepåjordenudenenpropellervinyltapefor
endenafrøret.
• Hvis monteringen af rørene ikke afsluttes før dagen efter eller på
et senere tidspunkt, skal rørenderne loddes til og fyldes med iltfri
nitrogengennemenSchraderventilforatforhindreforureningfrafugt
ogstøv.
• Brug ikke isoleringsmateriale, som indeholder NH3, da dette kan
beskadigekobberrøreneogforårsagelækagerpåetseneretidspunkt.
• Udførenfuldstændigisoleringafkølerørenetilgasogvæskemellem
indendørs-ogudendørsenheden.
• Hvis rørene ikke isoleres, vil der opstå dugdannelse på rørenes
overader

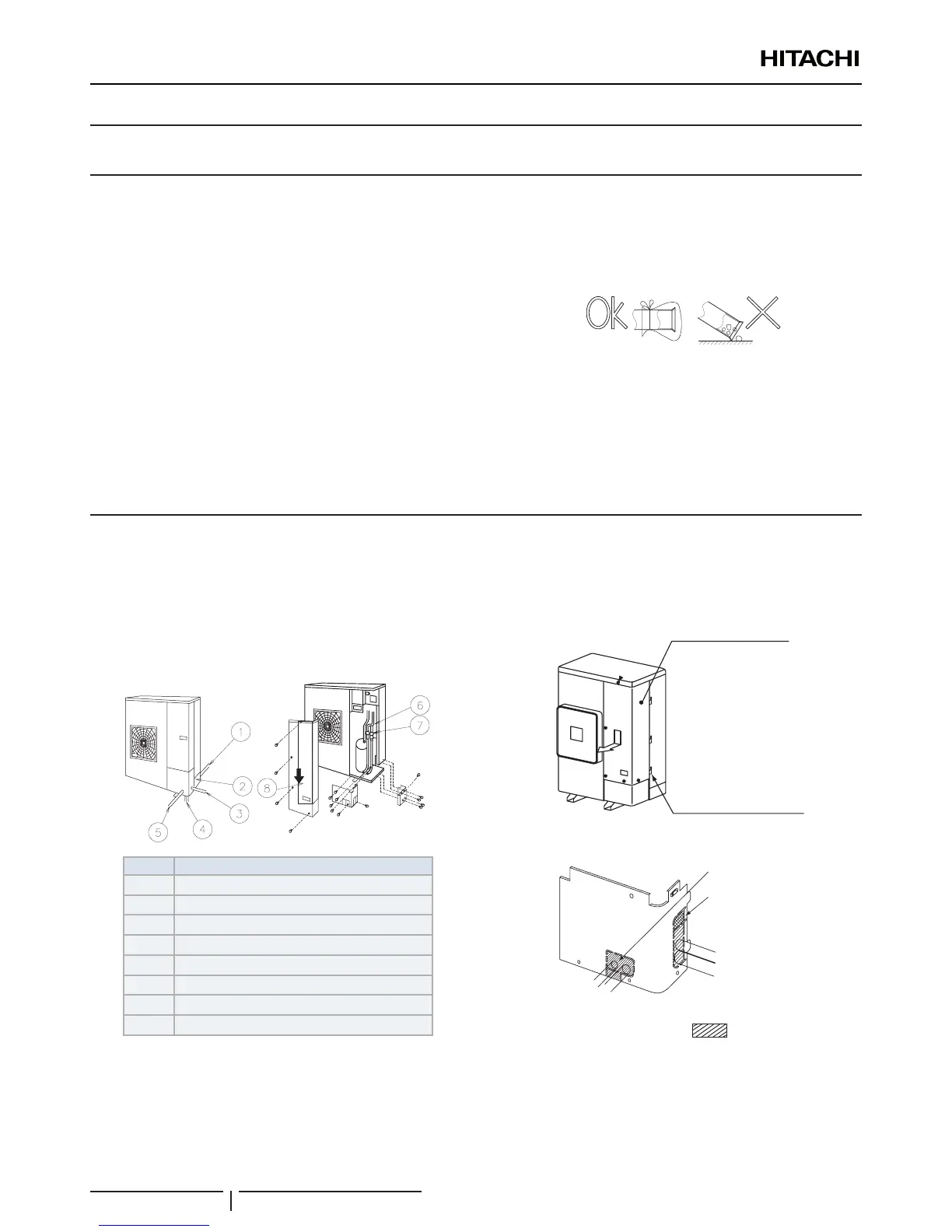

8.2 RØRTILSLUTNING FOR UDENDØRSENHEDEN
1 Rørene kan tilsluttes fra 4 forskellige retninger. Lav
huller til rørene i rørføringsdækslet eller kabinettet. Fjern
rørføringsdækslet fra enheden, og lav huller ved at skære
langs linjen på bagsiden af dækslet, eller ved at perforere
med en skruetrækker. Fjern eventuelle skarpe kanter med
en skæremaskine, og beskyt kabler og rør med tilstrækkelig
isolering (tilbehør).
Nr. Beskrivelse
Rørføring på bagsiden
Rørdæksel
Rørføring på højre side
Rørføring på undersiden (udpresningshul)
Rørføring på forsiden
Rørføring
Stopventil
Aftagningsretning for servicedækslet
(dette billede er et eksempe)
! FORSIGTIG
Bemærkningervedrørendeåbning/lukningafservicedækslet:
• Fjernskruernevedatfølgeinstruktionerneiovenståendegur.
• Skublangsomtdæksletned.
? BEMÆRK
Holdfastidæksletmeddenenehånd,sådetikkefalderaf,nårskruerne
fjernes.
Servicedæksel
Tapperne (3 steder)
(dettebilledeereteksempe)
a. Rørføring på forsiden og i siden
Hul til forreste rør
Hul til siderør
Ved brug af forbindelsesrør eller -slanger, kontrolleres
størrelsen og -delen fjernes ved at følge rillen.
? BEMÆRK
Beskytkablerogrørmedtilstrækkeligisolering(tilbehør),såde
ikkebeskadigesafpladenskanter.
KØLERØRSYSTEM OG PÅFYLDNING AF KØLEMIDDEL
