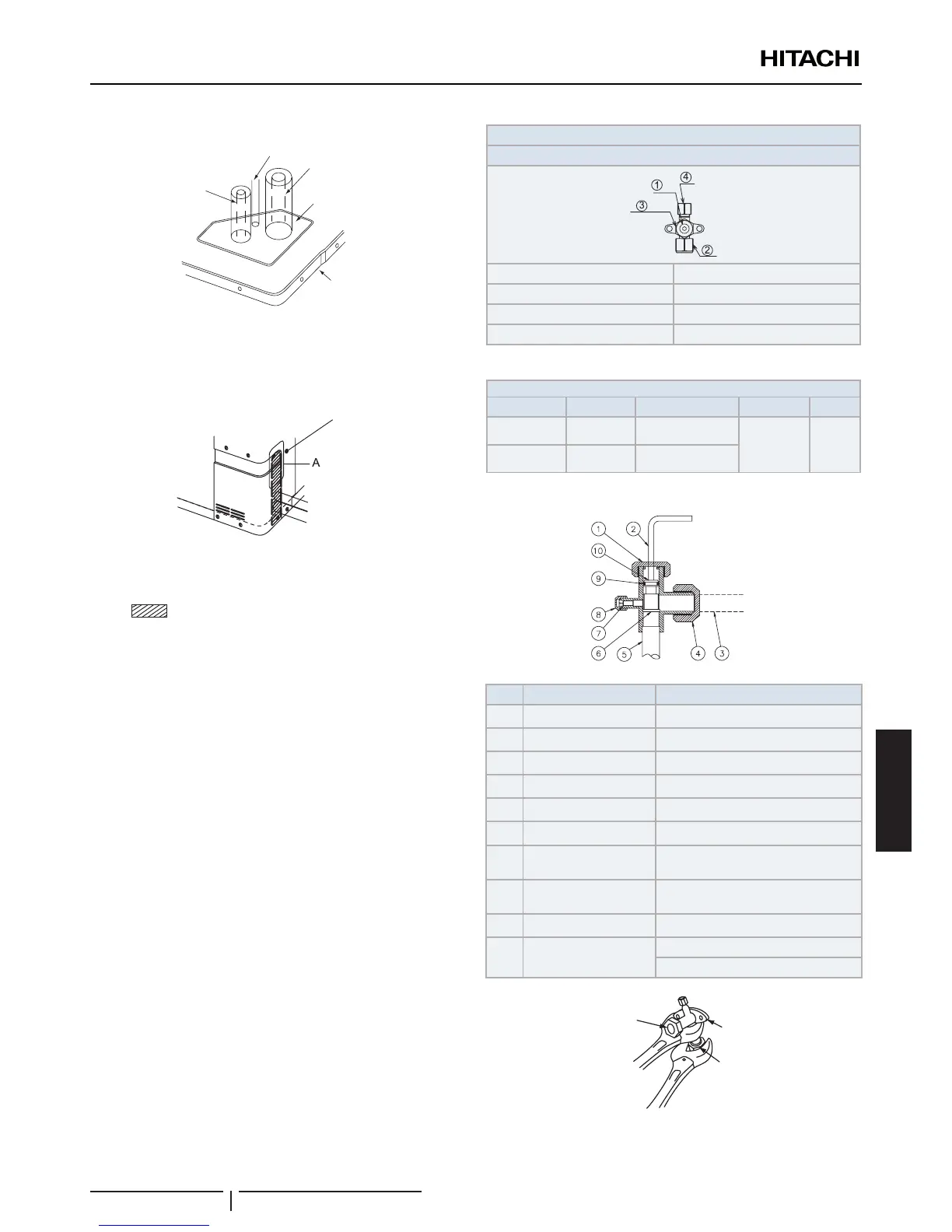

b. Rørføring på undersiden
Gasrør
Udtrykningshul
Understøttelse
Kabler
Væskerør
? BEMÆRK
Sørgfor,atkablerneikkeeridirektekontaktmedrørene.
c. Rørføring på bagsiden
Bageste dæksel
? BEMÆRK
Tag bagrørets dæksel under det bagerste dæksel af, og fjern
-delenvedatfølgerillen.
2 Monter rørdækslet for at forhindre, at der løber vand ind i
enheden. Forsegl hullerne, hvorigennem rørene og kablerne
blev trukket, med tilstrækkelig isolering (tilbehør).
3 Hvis de rør, der leveres på stedet, tilsluttes direkte med
stopventiler, anbefales det at bruge en rørbukker.
4 Kontroller, at stopventilerne er helt lukkede, før rørene
samles.
5 Tilslut rørene, der leveres på stedet, til inden- og
udendørsenheden. Smør et tyndt lag olie på
omløbsmøtrikken og røret, før delene skrues fast.
6 Når kølerørene er tilsluttet, skal det åbne område mellem
hullet og kølerørene forsegles med isoleringsmateriale:
7 Stopventilen anvendes som vist på nedenstående gur.
Udendørsenhedens stopventil
Spindeltype
Spindelventil
Kravemøtrik
Hætte
Kontrolmuffe ved serviceport
Lukket ved forsendelse fra fabrikken
Tilspændingsmoment (Nm)
Væskeventil 7-9 33-42
33-42 14-18
Gasventil 9-11 68-82
Spindeltype
Nr. Beskrivelse Bemærkninger
Hætte
Sekskantnøgle Sekskantet 4 mm
Kølemiddelrør Medfølger ikke
Kravemøtrik
Kølemiddeltryk Til udendørsenhed
Lejeoverade Helt lukket indstilling
Kontrolmuffe
Kun de strømførende dele kan
forbindes
Hætte til
påfyldningsport
O-ring Gummi
Spindelventil
Åben – mod uret
Lukket – med uret
Brug ikke to
skruenøgler i
denne position.
Ellers kan der
opstå lækage.
Stopventil
(spindeltype)
Kravemøtrik
KØLERØRSYSTEM OG PÅFYLDNING AF KØLEMIDDEL
