10 ELEKTRISCHE BEDRADING
10.1 ALGEMENE CONTROLE
1 Controleer of de ter plekke gekozen elektrische
onderdelen (hoofdschakelaars, zekeringautomaat, draden,
geleidingsaansluitingen en klemmen) overeenkomen met
de vermelde elektrische specicaties. Controleer of deze
onderdelen voldoen aan de nationale en regionale normen
op gebied van elektriciteit.
2 Volgens de Richtlijn 2004/108/EC (89/336/EEC) van de
Raad inzake elektromagnetische compatibiliteit, toont de
volgende tabel:
Maximaal toegestane systeemimpedantie Z
max
op
het raakvlakpunt met de toevoer van de gebruiker,
overeenkomstig de normen EN61000-3-11.
MODEL Z
max
(Ω) MODEL Z
max
(Ω)
RAS-4HVNC1E - RAS-4HNC1E -
RAS-5HVNC1E - RAS-5HNC1E -
RAS-6HVNC1E - RAS-6HNC1E -
3 De harmonische situatie van ieder model met betrekking tot
IEC 61000-3-2 en IEC 61000-3-12 is als volgt:
MODELSITUATIE MET
BETREKKING TOT IEC 61000-3-2
EN IEC 61000-3-12 Ssc “xx”
MODELLEN
Ssc “xx”
(KVA)
Apparatuur conform IEC 61000-3-2
(professioneel gebruik)
RAS-(4-6)HNC1E
Apparatuur conform IEC 61000-3-12 RAS-(4-6)HVNC1E -
4 Controleer of de netvoedingspanning binnen +/-10% van de
nominale spanning ligt.
5 Controleer of de impedantie van de netvoeding laag genoeg
is om ervoor te zorgen dat de aanloopspanning niet onder
de 85% van de nominale spanning zakt.
6 Controleer of de aardedraad goed is aangesloten.
7 Gebruik zekeringen met het vermelde vermogen.
? OPMERKING
Controleer bij meerdere voedingsbronnen of deze allemaal zijn
uitgeschakeld.
! LET OP
• Controleer of de schroeven van het klemmenblok stevig zijn
vastgedraaid.
• Controleerofdebinnen-enbuitenventilatorenzijnstopgezetvoordat
u aan de elektrische bedrading werkt of een periodieke controle
uitvoert.
• Bescherm de draden, aftapleiding, elektrische onderdelen en
dergelijke tegen ratten en andere kleine dieren. Ratten kunnen
onbeschermde onderdelen beschadigen en zo kan in het ergste
gevalbrandontstaan.
• Wikkel de meegeleverde pakking rond de bedrading en vul het
kabeldoorvoergat met behulp het afdichtmateriaal, om de unit te
beschermentegencondenswaterofinsecten.
• Zetdedradengoedmetdesnoerklemvastaandebinnenkantvan
debinnenunit.
• Leidde dradendoor hetuitdrijfgat inhet zijpaneel wanneer u een
geleidinggebruikt.
• Zetdekabelvandeafstandsbedieningmetdesnoerklemvastinde
elektrischebox.
• Deelektrische bedradingmoetvoldoenaandenationale enlokale
normen. Neem contact op met de plaatselijke autoriteiten voor
informatieovernormen,regels,reglementenetc.
• Controleerofdeaardkabelgoedisaangesloten.
• Gebruikzekeringenmethetvermeldevermogen.
! GEVAAR
• Voer aansluitingswerken of aanpassingswerken uitsluitend uit
wanneerdehoofdschakelaaruitgeschakeldstaat.
• Controleer of de aardedraad goed aangesloten, gemarkeerd
en afgesloten is, in overeenstemming met nationale en lokale
normen.
10.2 AANSLUITING VAN ELEKTRISCHE BEDRADING VOOR BUITENUNITS

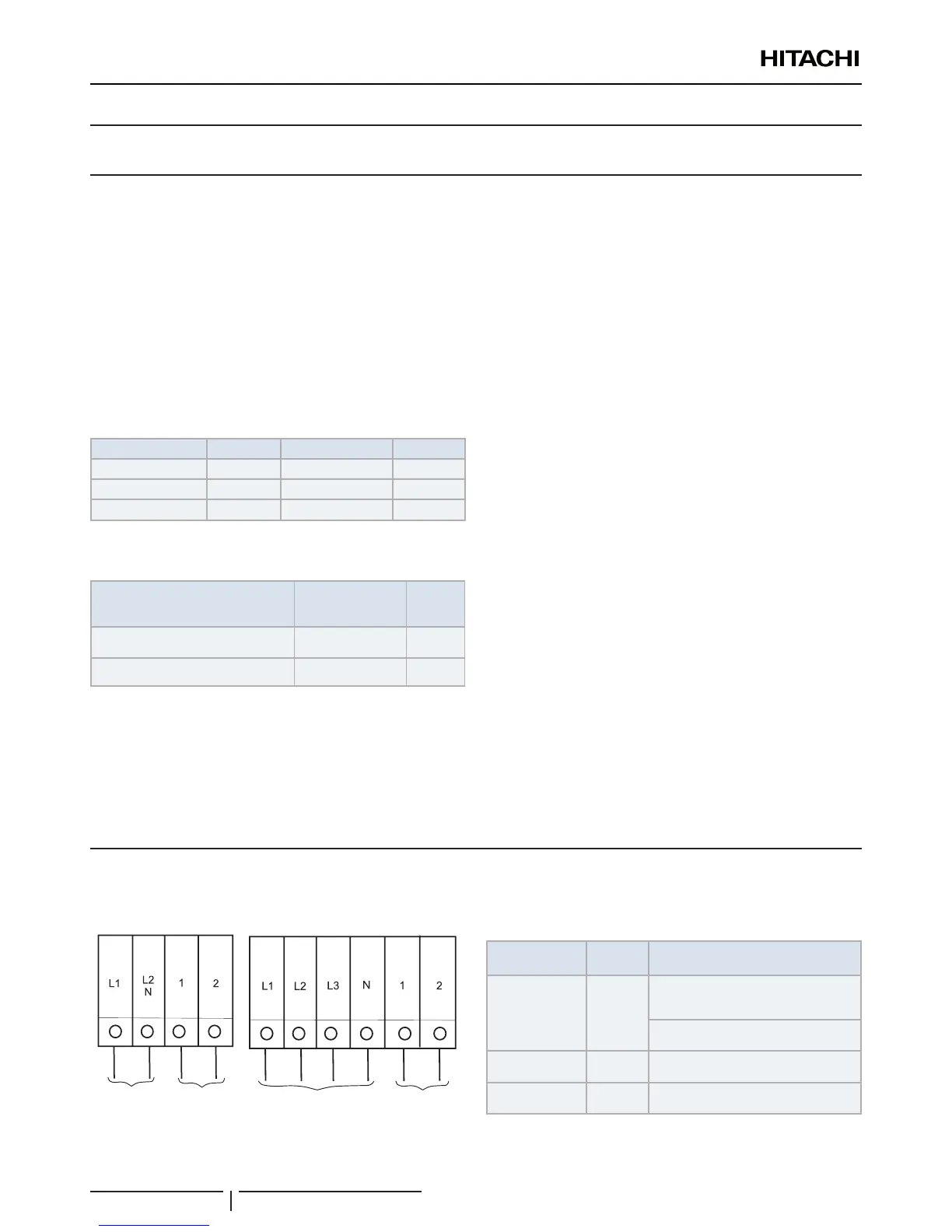

In de onderstaande afbeelding wordt de aansluiting van de elektrische bedrading voor de buitenunit weergegeven:
Netvoeding
1~ 230V
RAS-(4-6)HVNC1E
RAS-(4-6)HNC1E
Bedieningskabel
(5 V)
Bedieningskabel
(5 V)
Voedingsspanning
3N~ 400V
Tabel voor het aansluiten van de aansluitklemmen tussen units
Bedrading Systeem
Type unit
Aansluiting van aansluitklemmen
Netspanning
DC-
omvormer
OU naar OU
L1 naar L1, L2 naar L2, L3 naar L3,
N naar N
IU naar IU
L1 naar L1, N naar N
Bediening
DC-
omvormer
OU naar IU of IU naar IU
1 naar 1, 2 naar 2
Afstandsbediening
DC-
omvormer
IU naar IU
A naar A, B naar B
O.U.: Buitenunit; I.U.: Binnenunit
