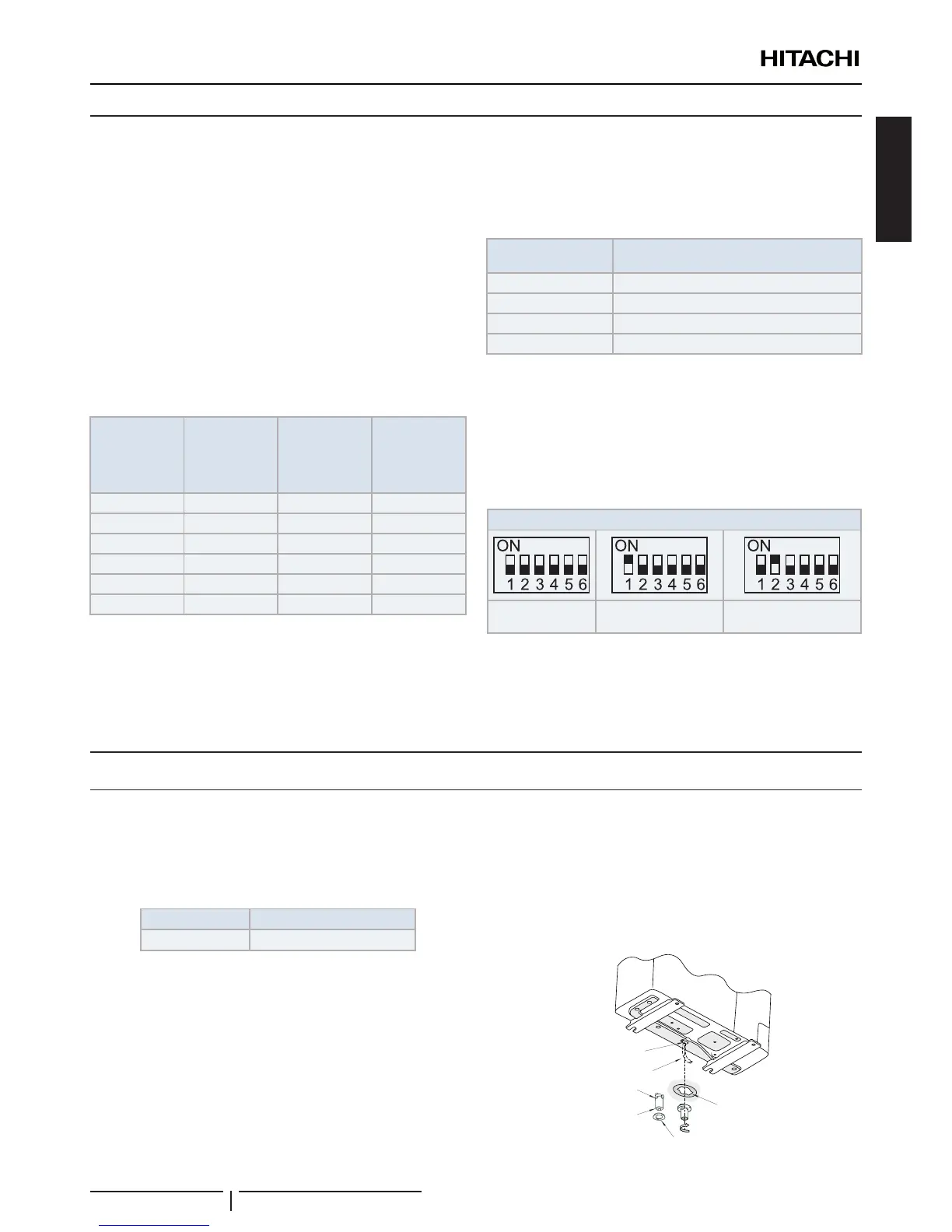

8.6 CANTIDAD DE REFRIGERANTE CARGADO
Las unidades exteriores se han cargado con refrigerante para
30 m de longitud de tuberías. Se necesita cargar refrigerante
adicional en sistemas con una longitud real de tuberías superior
a 30m.
1 Determine la cantidad adicional de refrigerante de acuerdo
con el siguiente procedimiento y cárguelo en el sistema.
2 Anote la cantidad adicional de refrigerante para facilitar
posteriormente las tareas de servicio.
8.6.1 Carga de refrigerante de fábrica (W
0
(kg))
La unidad exterior se suministra de fábrica con la carga de
refrigerante W
0
que se muestra en la siguiente tabla:
Serie IVX Standard
Unidad
exterior
Carga de
refrigerante
suministrada
de fábrica
(W
0
(kg))
Carga de
refrigerante
adicional
(g/m)
Carga máxima
adicional
(kg)
RAS-4HVNC1E 3,2 40 1,6
RAS-5HVNC1E 3,2 60 2,7
RAS-6HVNC1E 3,2 60 2,7
RAS-4HNC1E 3,2 40 1,6
RAS-5HNC1E 3,2 60 2,7
RAS-6HNC1E 3,2 60 2,7
! PRECAUCIÓN
• Midaconprecisiónlacantidadderefrigerantealcargarlo.
• Un exceso o una escasez de carga de refrigerante podría causar
problemasenelcompresor.
• Silalongitudrealdelastuberíasesinferiora5m,consulteconsu
distribuidor.
Método de cálculo de la carga de refrigerante
adicional
Para todas las unidades UTOPIA RAS-(4-6)H(V)NC1E utilice la
siguiente fórmula: W
1
= (L-30) x P
Tamaño de la
tubería (mm)
Factor de carga de refrigerante adicional
(kg/m)
Ø15,88 x 0,19
Ø12,7 x 0,12
Ø9,52 x 0,065
Ø6,35 x 0,065
Ajuste del conmutador DIP para la longitud de la
tubería
El ajuste del DSW2 solo es necesario cuando la longitud de
la tubería de refrigerante es inferior a 5 m. o superior a 30 m.
El ajuste de la longitud de la tubería debe realizarse según se
muestra a continuación.
(La posición de  en la siguiente tabla indica la posición del DSW)
DSW2 en la PCB1 exterior
Ajuste de fábrica
Longitud de las tuberías
≤ 5 m
Longitud de las tuberías
≥ 30 m
9 TUBERÍA DE DESAGÜE
9.1 ACOPLAMIENTO DE DESCARGA DEL DESAGÜE
Cuando la base de la unidad exterior se utiliza temporalmente
como recipiente de desagüe y se descarga el agua contenida
en el mismo, este acoplamiento se utiliza para conectar la
tubería de desagüe.
Modelo Modelo aplicable
DBS-26 Todas las unidades

Procedimiento de conexión
1 Introduzca la tapa de caucho en el acoplamiento de
desagüe hasta la parte extruida.
2 Introduzca el acoplamiento en la base de la unidad y gírelo
aproximadamente 40 grados hacia la izquierda.
3 El tamaño del acoplamiento de desagüe es de 32 mm (D.E.).
4 La tubería de desagüe la suministra el instalador.
? NOTA
• Noutiliceesteacoplamientodedesagüeenzonasfrías,yaquese
podríacongelarelaguadeldesagüe.
• Esteacoplamientonoessucientepararecogerelaguadeldesagüe.
Siesnecesariorecogerelagua,utiliceunabandejadedesagüeque
seamayorquelabasedelaunidadycolóqueladebajodelamisma.
Tapón de caucho
Acoplamiento
de desagüe
Parte extruída
Tubería de desagüe
Tubería de desagüe
Oricio de
desagüe de la
base
TUBERÍA DE DESAGÜE
PMML0395B rev.0 - 11/2015
33
ESPAÑOL
