SVENSKA

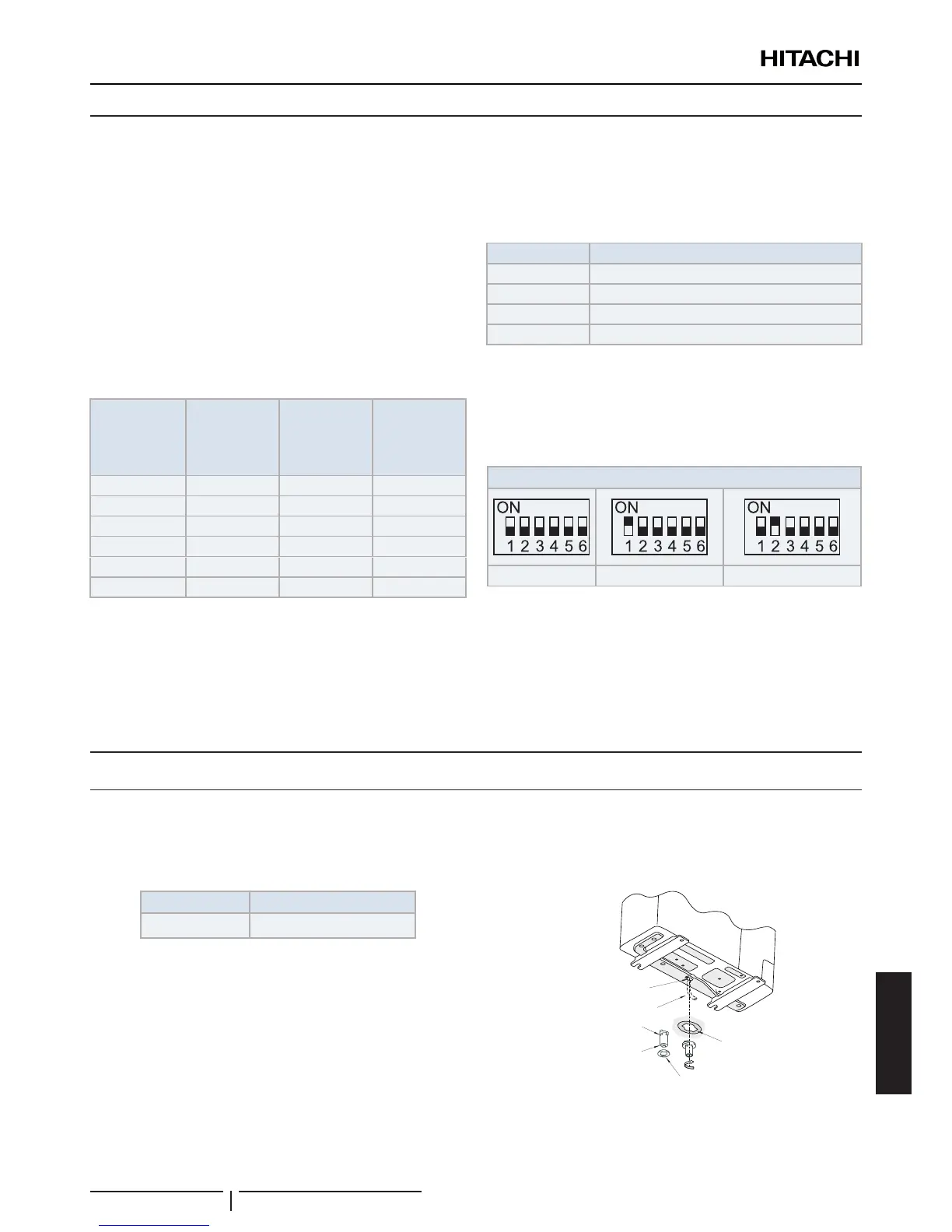

8.6 PÅFYLLNINGSMÄNGD FÖR KYLMEDEL
Utomhusenheter är påfyllda med kylmedium för upp till 30m av
den egentlig rörlängden. Extra påfyllning av kylmedium krävs i
system där den faktiska rörlängden är längre än 30m.
1 Beräkna mängden ytterligare kylmedium enligt följande
procedur och fyll på den i systemet.
2 Anteckna mängden för att underlätta senare service.
8.6.1 Kylmedelspåfyllning innan leverans
(W
0
(kg))
W
0
är utomhusenhetens kylmedelspåfyllning innan leverans
som förklarades innan och som visas i följande tabell:
IVX Standard-serier
Utomhusenhet
Kylmedelspå-
fyllning innan
leverans (W
0
(kg))
Extra
påfyllning av
kylmedium
(g/m)
Maximal
ytterligare
påfyllning av
kylmedium
(kg)
RAS-4HVNC1E 3,2 40 1,6
RAS-5HVNC1E 3,2 60 2,7
RAS-6HVNC1E 3,2 60 2,7
RAS-4HNC1E 3,2 40 1,6
RAS-5HNC1E 3,2 60 2,7
RAS-6HNC1E 3,2 60 2,7
! OBS
• Mätexaktmängdvidpåfyllningavkylmedium.
• Omdufyllerpåförmycketellerförlitekylmediumkandettaorsaka
kompressorproblem.
• Om den faktiska rörlängden är kortare än 5 m bör du fråga din
återförsäljareområd.
Beräkningsmetod för extra påfyllningsmängd av
kylmedium
För alla UTOPIA -enheter använder RAS-(4-6)H(V)NC1E
följande formel: W
1
= (L-30) x P
Rörstorlek (mm) Faktor för extra påfyllning av kylmedium (kg/m)
Ø 15,88 x 0,19
Ø 12,7 x 0,12
Ø9,52 x 0,065
Ø6,35 x 0,065
Inställning av DIP-brytare för rörlängd
DSW2-inställning krävs endast om kylrörets längd är kortare än
5 m eller längre än 30 m. Inställningen av rörlängden ska utföras
enligt nedan.
(-sidan i tabellen nedan visar DSW-läget)
DSW2 på utomhus-PCB1
Fabriksinställning Rörlängd ≤ 5m Rörlängd ≥ 30m
9 DRÄNERINGSRÖR
9.1 DRÄNERINGSKLACK FÖR AVTAPPNING
När basen på utomhusenheten tillfälligt används för att samla
upp dränering, och dräneringsvattnet i den tappas av, används
den här dräneringsklacken för att ansluta dräneringsrören.
Modell Gäller modell
DBS-26 Alla enheter

Anslutningsprocedur
1 För in gummihylsan i dräneringsklacken upp till de
utskjutande delarna.
2 Infoga klacken i enhetens bas och vrid cirka 40 grader
motsols.
3 Storleken på dräneringsklacken är 32 mm (O.D.).
4 Dräneringsrör medföljer ej.
? OBS!
• Användinte den härdräneringsklacken i ettkallt område eftersom
dräneringsvattnetkanfrysatillis.
• Den här dräneringsklacken räcker inte till för att samla upp allt
dräneringsvatten. Om du behöver samla upp allt dräneringsvatten
skaffar du ett dräneringskar som är större än enhetens bas och
installerardetunderenhetenmeddränering.
Gummihylsa
Dräneringsklack
Utskjutande del
Dräneringsrör
Dräneringsrör
Dräneringshål
i basen
DRÄNERINGSRÖR
PMML0395B rev.0 - 11/2015
173
