10 KABELANSCHLUSS
10.1 ALLGEMEINE PRÜFUNG
1 Stellen Sie sicher, dass die vor Ort beschafften elektrischen
Komponenten (Hauptnetzschalter, Stromkreisunterbrecher,
Kabel, Stecker und Kabelanschlüsse) gemäß den
angegebenen elektrischen Daten ausgewählt wurden.
Stellen Sie sicher, dass die elektrischen Komponenten den
regionalen und nationalen Normen entsprechen.
2 Befolgen Sie die Ratsrichtlinie 2004/108/EG (89/336/EWG)
bezüglich der elektromagnetischen Verträglichkeit, gibt
folgende Tabelle Folgendes an:
Maximal zulässige Systemimpedanz Z
max
an der Schnittstelle
mit dem Netzanschluss des Nutzers gem. EN61000-3-11
MODELL Z
max
(Ω) MODELL Z
max
(Ω)
RAS-4HVNC1E - RAS-4HNC1E -
RAS-5HVNC1E - RAS-5HNC1E -
RAS-6HVNC1E - RAS-6HNC1E -
3 Der Zustand der Modelle hinsichtlich der Oberschwingungs-
ströme gemäß den Normen IEC 61000-3-2 und
IEC 61000-3-12 sieht folgendermaßen aus:
ZUSTAND DER MODELLE
HINSICHTLICH DER NORMEN IEC
61000-3-2 UND IEC 61000-3-12 Ssc "xx"
MODELLE
Ssc
“xx”
(KVA)
Gerät erfüllt die Norm IEC 61000-3-2
(professionelle Nutzung)
RAS-(4-6)HNC1E
Gerät erfüllt die Norm IEC 61000-3-12 RAS-(4-6)HVNC1E -
4 Prüfen Sie, ob die Spannung der Stromversorgung nicht
mehr als +/-10% der Nennspannung liegt.
5 Stellen Sie sicher, dass die Impedanz der Stromversorgung
so gering ist, dass die Spannung beim Einschalten nicht
unter 85% der Nennspannung fällt.
6 Sicherstellen, dass das Erdungskabel angeschlossen ist.
7 Schließen Sie eine Sicherung mit entsprechender Stärke an.
? HINWEIS
Bei mehreren Stromversorgungsquellen überprüfen und testen Sie
sicherheitshalber,oballeausgeschaltetsind.
! VORSICHT
• Stellen Sie sicher, dass die Schrauben der Klemmleiste fest
angezogensind.
• StellenSiesicher,dassdieLüfterdesInnen-unddesAußengeräts
stillstehen,bevorSiemitderArbeitanderVerkabelungodereiner
derregelmäßigenPrüfungenbeginnen.
• SchützenSieKabel,AbussleitungundelektrischeBauteilevorBe-
schädigungdurchRattenoderandereKleintiere.UngeschützteBau-
teilewerdenmöglicherweisevonRattenbeschädigt.Imschlimmsten
FallkanneszueinemBrandkommen.
• Wickeln Sie zusätzliche Isolierung um die Kabel, und dichten Sie
dieKabelanschlussaussparungenmitDichtungsmaterialab,umdas
ProduktvorKondenswasserundInsektenzuschützen.
• Sichern Sie die Kabel mit der Kabelklemme im Inneren des
Innengeräts.
• Führen Sie die Kabel durch die Aussparung in der seitlichen
Abdeckung,wennSieeineKabelführungverwenden.
• Sichern Sie das Kabel der Fernbedienung mit einer Kabelschelle
innerhalbdesSchaltkastens.
• Die elektrische Verkabelung muss den lokalen und nationalen
Richtlinienentsprechen.WendenSie sichim HinblickaufNormen,
Vorschriften,Verordnungenusw.andiefürSiezuständigeBehörde.
• ÜberprüfenSie,obdasErdungskabelsicherangeschlossenist.
• SchließenSieeineSicherungmitentsprechenderStärkean.
! GEFAHR
• SchaltenSiedenNetzschalteraus,bevorSieanKabelanschlüs-
senarbeiten.
• Stellen Sie sicher, dass das Erdungskabel sicher und gemäß
den regionalen und nationalen Normen angeschlossen,
gekennzeichnetundbefestigtist.
10.2 KABELANSCHLÜSSE DER AUSSENGERÄTE

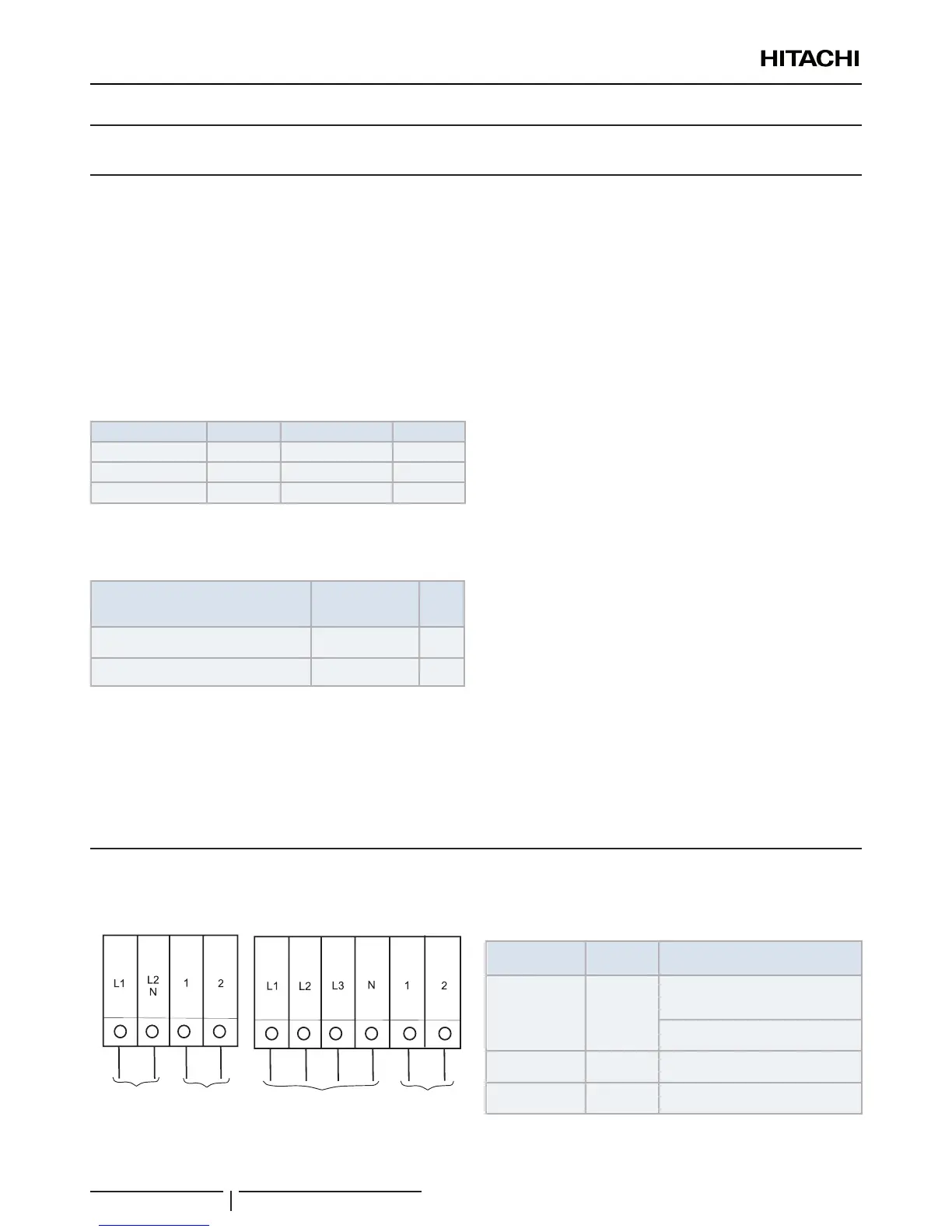

Die Kabelanschlüsse des Außengeräts sind in nachfolgender Abbildung dargestellt:
Stromversorgung
1~ 230V
RAS-(4-6)HVNC1E
RAS-(4-6)HNC1E
Steuerkabel
(5V)
Steuerkabel
(5V)
Stromversorgung
3N~ 400V
Tabelle der Anschlüsse zwischen Geräten
Verkabelung System
Gerätetyp
Verbindung von Anschlüssen
Stromversorgung DC-Inverter
AG zum AG
L1 zum L1, L2 zum L2, L3 zum L3,
N zum N
IG zum IG
L1 zum L1, N zum N
Betriebsart DC-Inverter
AG zum AG oder AG zum AG
1 zum 1, 2 zum 2
Fernbedienung DC-Inverter
IG zum IG
A zum A, B zum B
AG: Außengerät; I.G.: Innengerät
KABELANSCHLUSS
