DEUTSCH

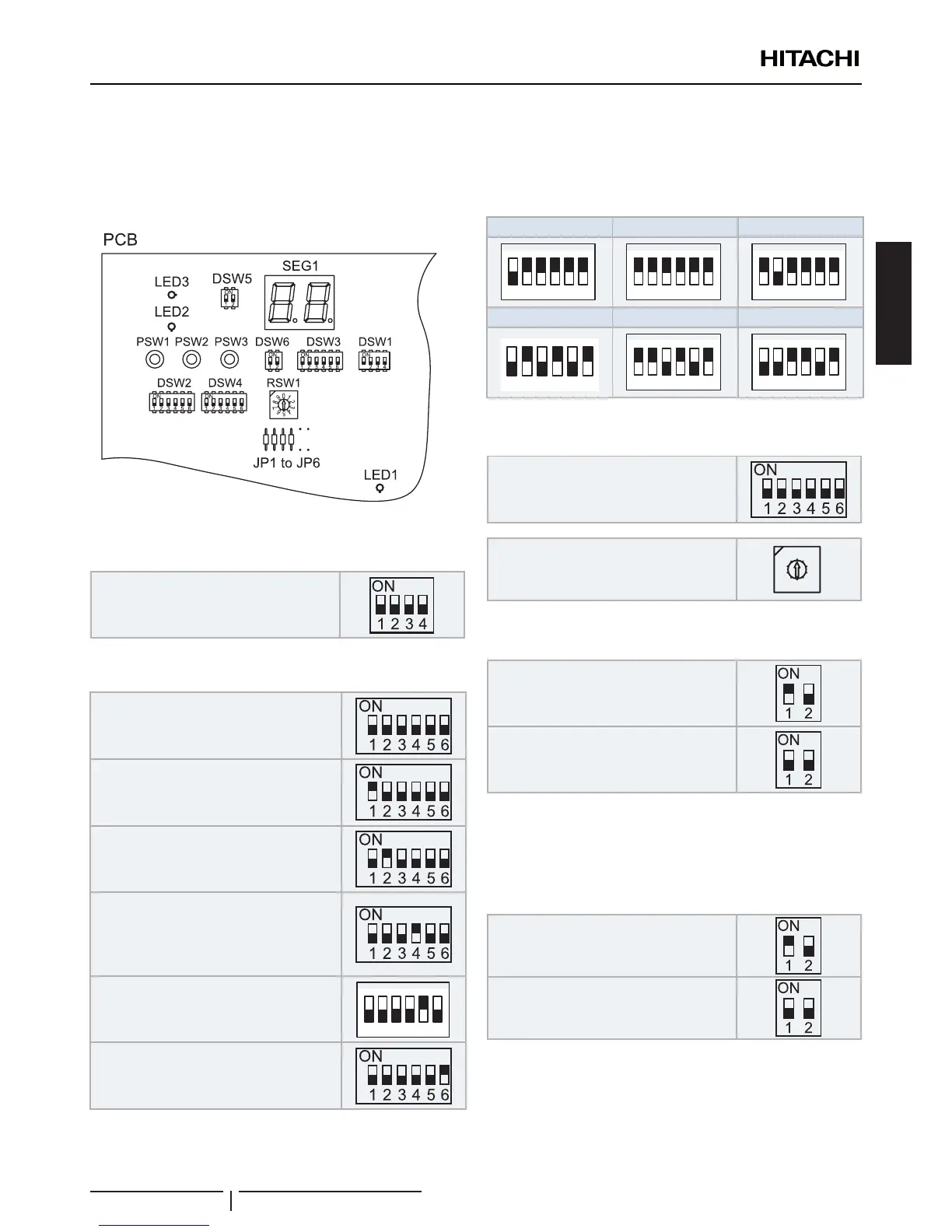

10.2.1 Einstellung der DIP-Schalter für das Aussengerät

Anzahl und Position der DIP-Schalter
Sie sind folgendermaßen angeordnet:
RAS-(4-6)H(V)NC1E

DSW1: Für Testlauf
Werksseitige Einstellung

DSW2: Einstellung des optionalen Funktionen
Werksseitige Einstellung
Rohrlänge ≤ 5m
Rohrlänge ≥ 30m
Steuerung zur Unterstützung der bestehenden
Rohrleitungen, wenn eine Gasleitung mit
Ø19,05 (weichgeglüht) verwendet wird. Stellen
Sie Pin 4 von DSW2 an der Außengeräte-PCB
auf ON.
Optionaler Funktionseinstellungsmodus (Der
optionale Funktionseinstellungsmodus wird
verfügbar)
1 2 3 4 5 6
ON
Einstellungsmodus des externen Eingangs/
Ausgangs (Der Signalauswahlmodus des
Eingangs/Ausgangs wird verfügbar).

DSW3: Leistung
Werksseitige Einstellung
RAS-4HVNC1E RAS-5HVNC1E RAS-6HVNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
RAS-4HNC1E RAS-5HNC1E RAS-6HNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON

DSW4 / RSW1: Einstellung der Kühlkreislaufnr.
Werkseitige Einstellung
(einstellung für die Zehnerstelle)
Werksseitige Einstellung
(Einstellung für der letzten Stelle).
0
9
8
7
6
5
4
3
2
1

DSW5: Übertragungseinstellung des
Endklemmenwiderstands
Werksseitige Einstellung
Deaktivieren
Beträgt die Anzahl der Außengeräte in demselben H-LINK-
System 2 oder mehr, stellen Sie den Pin Nummer 1 von DSW5
bei dem zweiten Kühlgruppen-Außengerät auf „OFF“. Wird nur
ein Außengerät benutzt, ist keine Einstellung erforderlich.

DSW6: Einstellung des optionalen Funktionen
Für Einzelbetrieb
(Werkseitig eingestellte Position)
Für IVX-Serie
Für den gleichzeitigen Betrieb
KABELANSCHLUSS
PMML0395B rev.0 - 11/2015
55
