8 KÄLTEMITTELLEITUNG UND KÄLTEMITTELMENGE
8.1 LEITUNGSMATERIAL
1 Vor Ort bereitgestellte Kupferrohrleitungen vorbereiten.
2 Die Rohrleitungsgröße mit korrekter Wandstärke und
korrektem Material auswählen, damit eine ausreichende
Druckfestigkeit gewährleistet ist.
3 Saubere Kupferrohrleitungen auswählen. Sicherstellen, dass
die Innenseiten frei von Staub und Feuchtigkeit sind. Entfer-
nen Sie Staub und Fremdmaterial mit sauerstofffreiem Stick-
stoff aus dem Inneren der Rohre, bevor Sie diese anschließen.
? HINWEIS
• EinSystem,das frei von FeuchtigkeitoderÖlverunreinigungen ist,
ergibtmaximaleLeistungsfähigkeitundLebensdauer,imGegensatz
zu einem System, das nur unzureichend vorbereitet ist. Achten
Siebesondersdarauf, dass alle Kupferleitungeninnensauber und
trockensind.
• ImKreislaufdesInnengerätsbendetsichkeinKältemittel.
! VORSICHT
• VerschließenSiedasRohrendemiteinerKappe,wennesdurcheine
Bohrunggeführtwerdensoll.
• LegenSieRohrleitungennichtohneKappeoderVinylbandüberdem
LeitungsendedirektaufdenBoden.
• KanndieRohrverlegungamfolgendenTagoderübereinenlängeren
Zeitraumnichtbeendetwerden,solltendieEndstückederLeitungen
verlötet und mit Hilfe eines Schrader-Ventils mit sauerstofffreiem
Stickstoffgefülltwerden,umFeuchtigkeitundVerunreinigungdurch
Partikelzuverhindern.
• Verwenden Sie kein Isoliermaterial, das NH3 enthält, da dies zu
SchädenundUndichtigkeitamKupferrohrführenkann.
• IsolierenSiesowohldieKältemittel-alsauchdieFlüssigkeitsleitung
zwischenInnengerätenundAußengerätenvollständig.
• Fehltdie Isolierung,bildetsichKondenswasseraufderOberäche
derLeitung.
8.2 ROHRLEITUNGSANSCHLUSS BEI AUSSENGERÄTEN

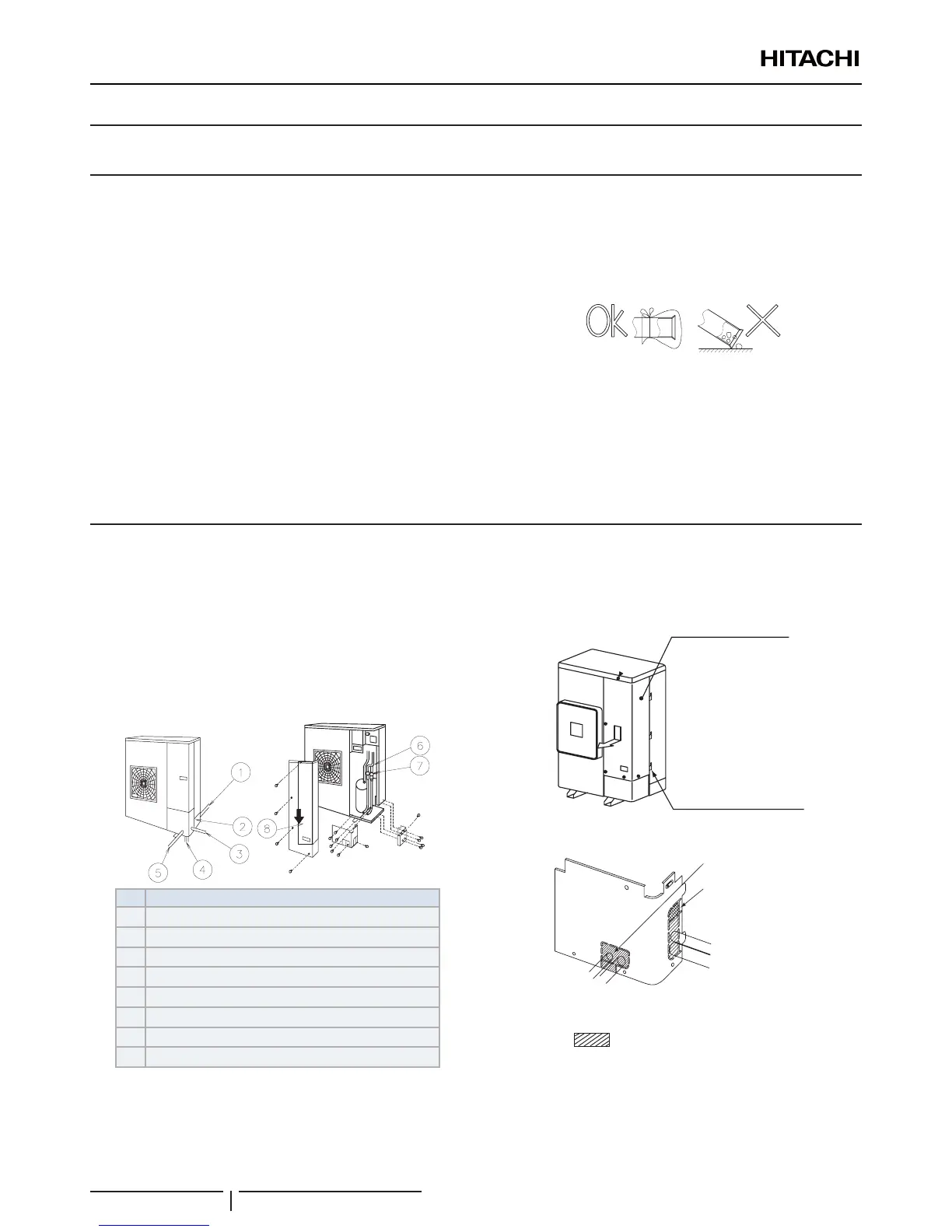

1 Die Leitungsanschlüsse können aus 4 Richtungen zugeführt
werden. Bereiten Sie Öffnungen für den Leitungsaustritt
in der Abdeckung oder am Gehäuse vor. Nehmen Sie die
Rohrleitungsabdeckung ab und bereiten Sie die Öffnungen
vor, indem Sie entlang der Markierung auf der Rückseite
der Abdeckung schneiden oder die Öffnung mit einem
Schraubendreher ausstanzen. Entfernen Sie den Grat mit
einem Schneider und bringen Sie zum Schutz der Kabel und
Rohrleitungen die Isolierung (nicht mitgeliefert) an.
Nr. Beschreibung

Rohrverlegung an der Rückseite

Rohrabdeckung

Rohrverlegung rechts

Rohrverlegung an der Unterseite (Aussparung)

Rohrverlegung an der Vorderseite

Rohrverlegung

Absperrventil

Ausbaurichtung der Abdeckung zu Wartungszwecken
(Die Abbildung ist ein Beispiel)
! VORSICHT
HinweisezumÖffnen/SchließenderWartungsklappe:
• EntfernenSiedieSchraubengemäßdenAnleitungeninderobigen
Abbildung.
• DrückenSiedieAbdeckunglangsamnachunten.
? HINWEIS
HaltenSiedieAbdeckungbeimEntfernenderSchraubenmiteinerHand
fest,damitsienichtherunterfällt.
Wartungsklappe
Verschlusszunge (3)
(DieAbbildungisteinBeispiel)
a. Vordere und seitliche Rohrleitungen
Vordere Öffnung
für Rohrleitung
Seitliche Öffnung
für Rohrleitung
Überprüfen Sie bei der Verwendung von Einsteck- oder
Führungsrohren deren Durchmesser und entfernen Sie
den mit gekennzeichneten Teil gemäß dem Schlitz.
? HINWEIS
BringenSiezumSchutzvonKabelnundRohrleitungenvorBe-
schädigungdurchscharfeKantenIsoliermaterial(nichtmitgelie-
fert)an.
KÄLTEMITTELLEITUNG UND KÄLTEMITTELMENGE
PMML0395B rev.0 - 11/2015
50
