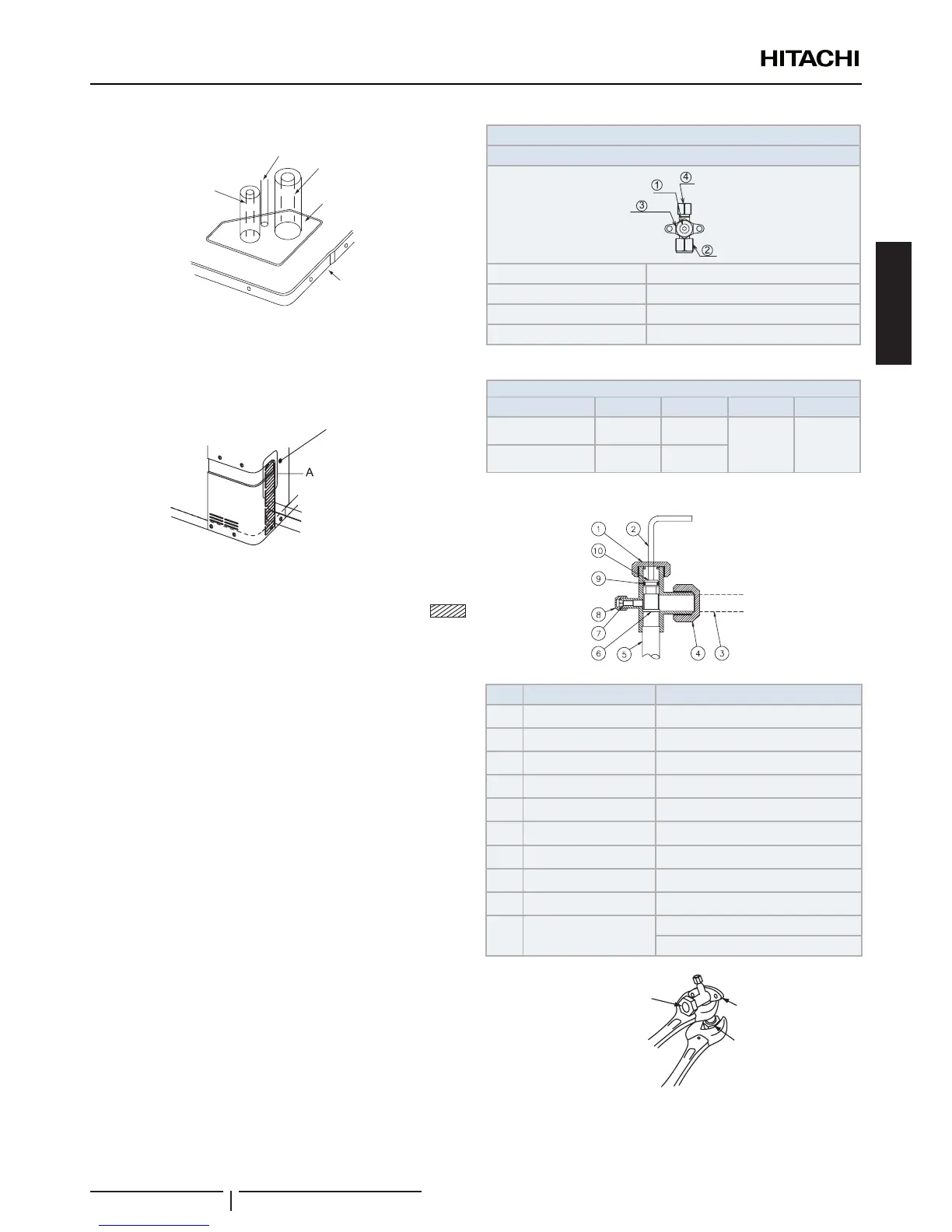

b. Untere Rohrleitungen
Gasleitung
Aussparung
Bodenplatte
Kabel
Flüssigkeitsleitung
? HINWEIS
DieKabeldürfennichtindirektemKontaktmitdenRohrleitungen
kommen.
c. Rückseitige Rohrleitungen
Hintere
Abdeckung
? HINWEIS
Entfernen Sie die Abdeckung der rückseitigen Rohre unter
der hinteren Abdeckung und entfernen Sie den mit
gekennzeichnetenTeilgemäßdemSchlitz.
2 Setzen Sie die Rohrabdeckung auf, um das Eindringen von
Wasser zu vermeiden. Dichten Sie die Einführungsöffnungen
der Rohrleitungen und Kabel mit Isoliermaterial (nicht
mitgeliefert) ab.
3 Wenn die vor Ort bereitgestellten Rohrleitungen direkt an
Absperrventile angeschlossen sind, empehlt sich der
Einsatz eines Rohrbiegegeräts.
4 Überprüfen Sie und stellen Sie sicher, dass die
Absperrventile vollkommen geschlossen sind, bevor die
Rohrleitungen angeschlossen werden.
5 Verbinden Sie die vor Ort bereitgestellten
Kältemittelleitungen mit dem Innen- und Außengerät.
Streichen Sie vor dem Festziehen eine dünne Schicht Öl auf
die Anlageächen von Konusmutter und Rohr.
6 Dichten Sie nach dem Anschließen der Kältemittelleitung
die freibleibende Öffnung zwischen Aussparung und
Kältemittelleitungen mit Isoliermaterial ab.
7 Die Verwendung des Absperrventils erfolgt gemäß folgender
Abbildung.
Absperrventil Außengerät
T-Ventil
T-Ventil
Konusmutter
Kappe
Kontrollmuffe für den Service-Port
Bei Auslieferung verschlossen
Drehmoment (Nm)
Flüssigkeitsventil 7-9 33-42
33-42 14-18
Gasventil 9-11 68-82
T-Ventil
Nr. Beschreibung Bemerkungen
Kappe
Inbusschlüssel Hex 4 mm
Kältemittelleitung Nicht mitgeliefert
Konusmutter
Kältemitteldruck Zum Außengerät
Dichtungsoberäche Vollständig geschlossene Position
Kontrollmuffe Nur für Füllanschlussstutzen
Aufsatzpunkt-Kappe
O-Ring Gummi
T-Ventil
Öffnen gegen den Uhrzeigersinn
Schließen im Uhrzeigersinn
An dieser Stelle keine
zwei Schraubenschlüssel
ansetzen. Es könnte
sonst zu Wasserlecks
kommen.
Absperrventil
(T-Ventil)
Konusmutter
