Hitachi UTOPIA IVX STANDARD Series User Manual

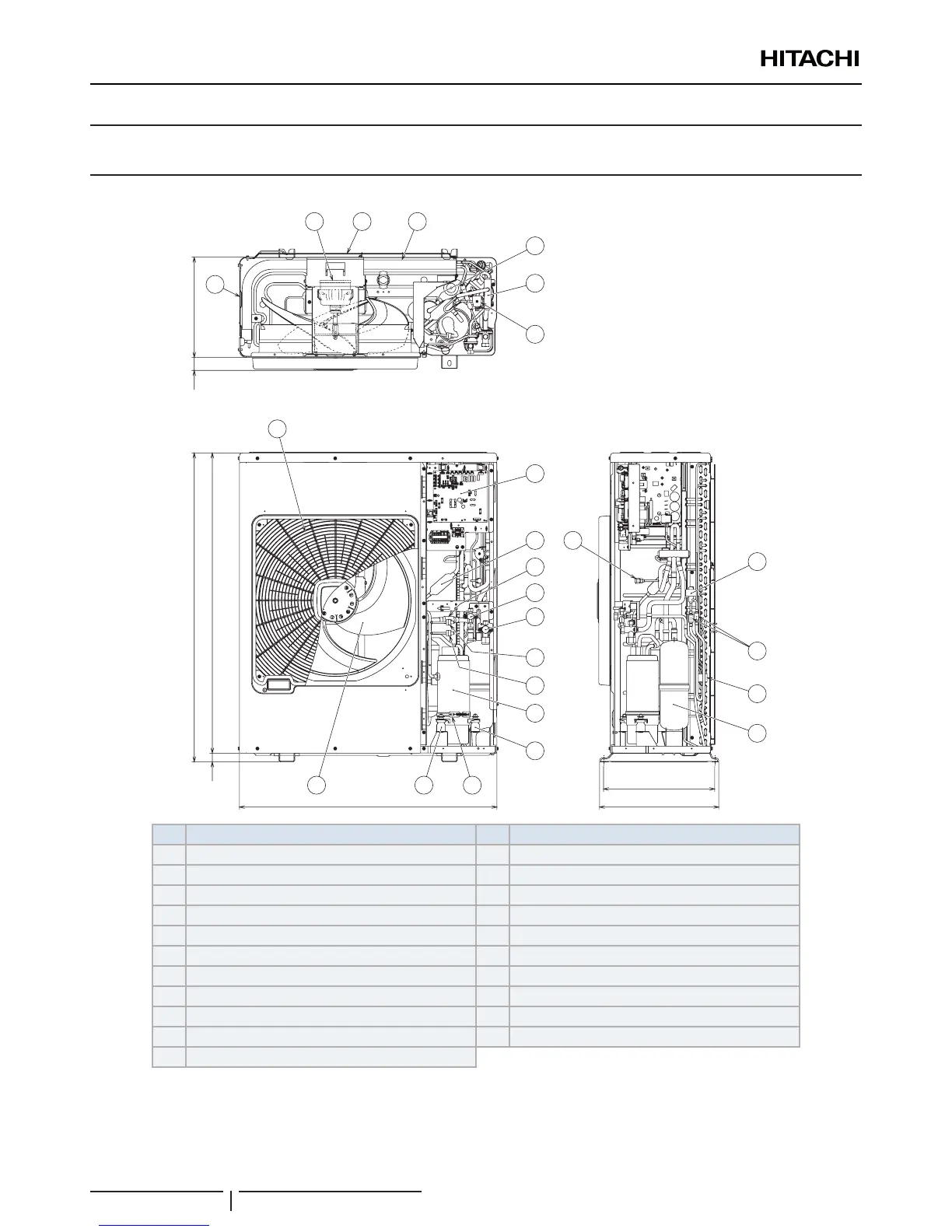

6 NOME DEI COMPONENTI
6.1 RAS-4H(V)NC1E
410
32
1108
1140
37048
440950
3
1
24
5
5
6
7
8
9
10
11
12
13
14
15
16
17
12
1819
19
20
21
21
Nº Nome del componente Nº Nome del componente
1 Compressore 12 Accumulatore
2 Scambiatore di calore 13 Giunto di ritegno
3 Ventilatore elicoidale 14 Quadro elettrico
4 Motore della ventola 15 Interruttore di alta pressione di protezione
5 Filtro 16 Pressostato di controllo
6 Distributore 17 Silenziatore
7 Valvola di inversione 18 Resistenza carter
8 Valvola di espansione controllata da microcomputer 19 Cuscinetto antivibrazione in gomma (4 pezzi)
9 Valvola solenoide 20 Uscita dell'aria
10 Valvola di arresto linea del gas 21 Ingresso dell'aria
11 Valvola di arresto linea del liquido
NOME DEI COMPONENTI
PMML0395B rev.0 - 11/2015
84
