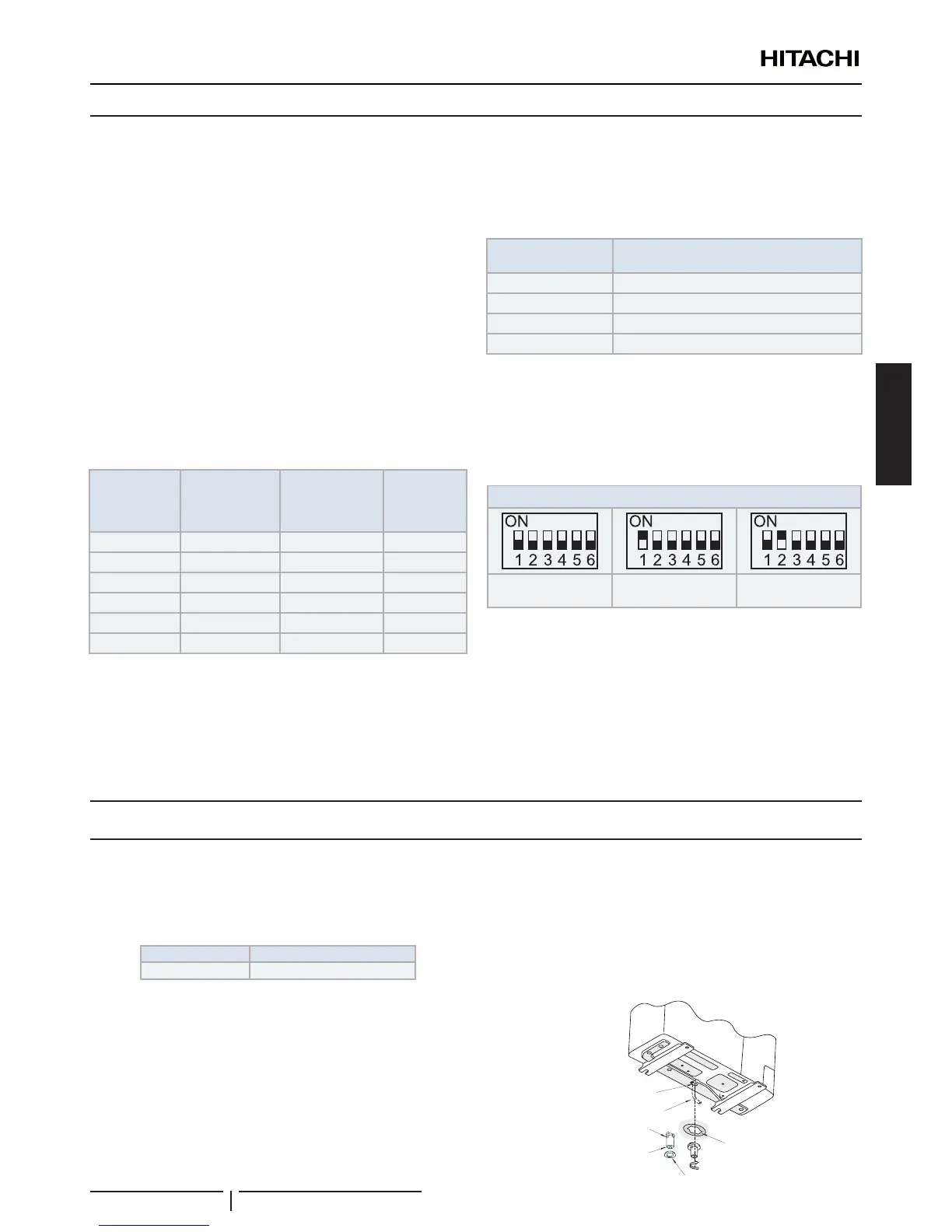

8.6  QUANTITÉ DE CHARGE DE FLUIDE FRIGORIGÈNE
Les groupes extérieurs sont fournis chargés de sufsamment
de frigorigène pour 30 m de longueur réelle de tuyauterie. Une
charge supplémentaire de frigorigène est nécessaire dans les
systèmes dont la longueur réelle de tuyauterie est supérieure à
30 m.
1  Déterminez la quantité supplémentaire de uide frigorigène à
partir de la méthode suivante et chargez-la dans le système.
2  Notez la quantité supplémentaire de uide frigorigène char-
gée pour faciliter les opérations de maintenance ultérieures.
8.6.1  Chargedeuidefrigorigèneavantl'envoi
(W
0
 (kg))
W
0
 représente la charge de uide frigorigène du groupe
extérieur avant envoi indiquée précédemment, elle est
présentée dans le tableau suivant :
Série IVX Standard
Groupe
extérieur
Chargedeuide
frigorigène
avant l'envoi
(W
0
 (kg))
Chargedeuide
frigorigène
supplémentaire
(g/m)
Charge max.
supplémen-
taire (kg)
RAS-4HVNC1E 3,2 40 1,6
RAS-5HVNC1E 3,2 60 2,7
RAS-6HVNC1E 3,2 60 2,7
RAS-4HNC1E 3,2 40 1,6
RAS-5HNC1E 3,2 60 2,7
RAS-6HNC1E 3,2 60 2,7
! ATTENTION
• Sivousdevezchargerduuidefrigorigène,mesurezlaquantitéavec
précision.
• Une charge excessive ou insufsante de frigorigène pourrait
provoquerunepannedecompresseur.
• Si la longueur réelle de tuyauterie est inférieure à 5 m, veuillez
contactervotredistributeur.
Méthodedecalculdelachargedeuidefrigorigène
supplémentaire
Pour toutes les unités UTOPIA RAS-(4-6)H(V)NC1E utilisez la
formule suivante : W
1
 = (L-30) x P
Diamètre du tuyau
(mm)
Facteurdechargedeuidefrigorigène
supplémentaire (kg/m)
Ø 15,88 x 0,19
Ø 12,7 x 0,12
Ø 9,52 x 0,065
Ø 6,35 x 0,065
Réglage du commutateur DIP pour la longueur de la
tuyauterie
Le réglage DSW2 n'est nécessaire que si la longueur de la tuyau-
terie frigorique est inférieure à 5 m ou supérieure à 30 m. Ré-
glez la longueur de la tuyauterie selon les indications suivantes.
(Le symbole  du tableau ci-dessous indique l'emplacement de la DSW)
DSW2 sur la PCB1 extérieure
Réglage d'usine
Longueur du tuyau
≤ 5m
Longueur du tuyau
≥ 30m
9  TUYAU D'ÉVACUATION
9.1  BOSSAGE DE PURGE D'ÉVACUATION
Si la base du groupe extérieur est temporairement utilisée
comme réservoir de vidange et que l'eau d'écoulement qu'elle
contient est évacuée, ce bossage de purge sert à connecter le
tuyau d'évacuation.
Modèle Modèle concerné
DBS-26 Toutes les unités

Procédure de raccordement
1  Insérez le bouchon de caoutchouc dans le bossage de
purge, jusqu'aux portions extrudées.
2  Insérez le bossage dans la base du groupe et faites-le
pivoter de 40 degrès environ dans le sens contraire des
aiguilles d'une montre.
3  Le diamètre du bossage de purge est de 32 mm (O.D.).
4  Un tuyau d'évacuation doit être prévu sur site.
? REMARQUE
• N’utilisezpascebossagedepurgedansunezonefroide,carl'eau
d'évacuationpourraitgeler.
• Ce bossage de purge est insufsant pour collecter toute l'eau
d'évacuation.Sitoutel'eaud'évacuationdoitêtrerecueillie,prévoyez
unplateaud'évacuationdescondensatsplusgrandquelabasede
l'unitéetinstallez-lesousl'unitééquipéedel'évacuation.
Bouchon en caoutchouc
Bossage de purge
Portion extrudée
Tuyau d'évacuation
Tuyau d'évacuation
Orice
d'évacuation
de la base
TUYAU D'ÉVACUATION
