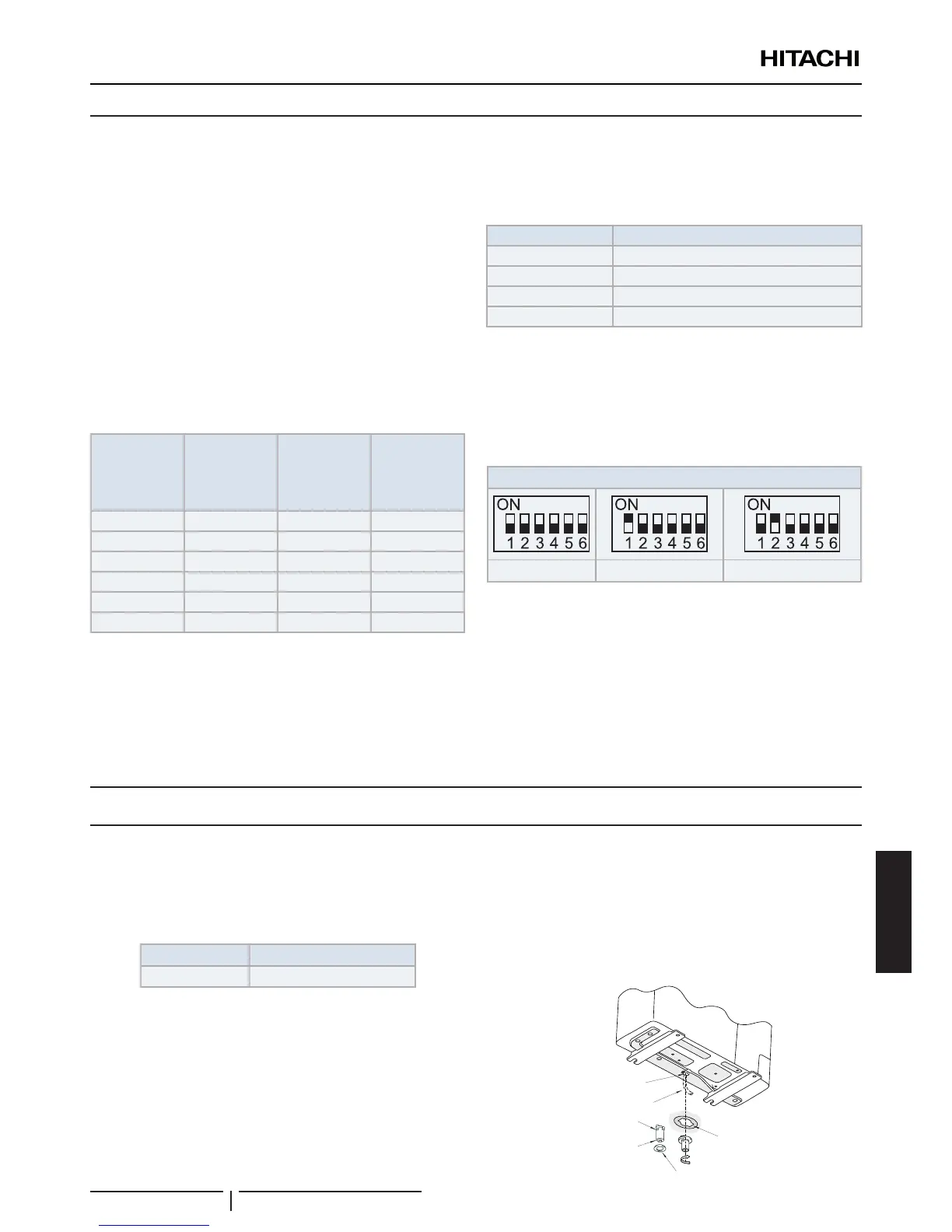

NEDERLANDS
8.6 HOEVEELHEID KOELMIDDELVULLING
De buitenunits zijn voor 30 m werkelijke leidinglengte gevuld
met koelmiddel. Een extra koelmiddelvulling is vereist in
systemen met een werkelijke leidinglengte langer dan 30 m.
1 Bereken de extra hoeveelheid koelmiddel aan de hand
van de onderstaande procedure. Vul deze hoeveelheid
vervolgens bij in het systeem.
2 Noteer de extra hoeveelheid koelmiddel voor toekomstige
servicewerkzaamheden.
8.6.1 Hoeveelheid fabrieksmatig gevuld
koudemiddel (W
0
(kg))
W
0
is de hoeveelheid koelmiddel in de buitenunit voordat deze
wordt geleverd, zoals vermeld in de volgende tabel:
IVX Standard-reeks
Buitenunit
Hoeveelheid
koelmiddel
vóór levering
(W
0
(kg))
Hoeveelheid
extra
koelmiddel
(kg/m)
Maximale
hoeveelheid
extra
koelmiddel
(kg)
RAS-4HVNC1E 3,2 40 1,6
RAS-5HVNC1E 3,2 60 2,7
RAS-6HVNC1E 3,2 60 2,7
RAS-4HNC1E 3,2 40 1,6
RAS-5HNC1E 3,2 60 2,7
RAS-6HNC1E 3,2 60 2,7
! LET OP
• Wanneerukoudemiddeltoevoegt,moetudehoeveelheidnauwkeurig
afmeten.
• Alsuteveelofteweinigkoudemiddelbijvult,kunnenerproblemen
metdecompressorontstaan.
• Alsdeleidingkorterisdan5meter,raadpleegdanuwverdeler.
Berekeningsmethode extra koudemiddelvulling
Gebruik voor alle UTOPIA-units RAS-(4-6)H(V)NC1E de
volgende formule: W
1
= (L-30) x P
Diameter (mm) Factor voor extra koudemiddel (kg/m)
Ø 15,88 x 0,19
Ø 12,7 x 0,12
Ø 9,52 x 0,065
Ø 6,35 x 0,065
De DIP-switch voor de leidinglengte instellen
De instelling voor DSW2 is alleen nodig wanneer de lengte
van de koelmiddelleiding korter is dan 5 m of langer dan 30
m. De instelling van de pijplengte moet volgens onderstaande
voorbeeld worden uitgevoerd.
(De kant in onderstaande tabel toont de DSW-locatie)
DSW2 op buitenunit-PCB1
Fabrieksinstelling Leidinglengte ≤ 5m Leidinglengte ≥ 30m
9 AFVOERLEIDING
9.1 AFTAPONTKOPPELINGSKRAAN
Wanneer de onderplaat van de buitenunit tijdelijk wordt
gebruikt als een aftapreservoir, en het aftapwater hierin wordt
afgetapt, wordt deze aftapontkoppelingskraan gebruikt voor de
aansluiting met de aftapleiding.
Model Toepasbaar model
DBS-26 Alle units
Aansluitprocedure
1 Steek het rubberen kapje in de aftapkraan tot aan het
uitspringende deel.
2 Steek de aftapkraan in de onderplaat van de unit en draai
hem ongeveer 40 graden linksom.
3 De aftapkraan is 32 mm (buitendiameter).
4 Een aftapeiding wordt niet meegeleverd.
? OPMERKING
• Gebruikdezeafvoernaafsetnietineenkoudeomgeving,omdathet
afvoerwaterdankanbevriezen.
• Deze afvoernaaf kan niet al het afvoerwater opvangen. Als al het
aftapwatermoetwordenopgevangen,moetuvooreenaftapreservoir
zorgendatgroterisdandebodemplaatvandeunitenditaftapreservoir
onderdeunitplaatsen.
Rubberen afdekkapje
Afvoernaaf
Uitspringend
gedeelte
Afvoerleiding
Afvoerleiding
Afvoergat
van basis
AFVOERLEIDING
PMML0395B rev.0 - 11/2015
153
