Hitachi UTOPIA IVX STANDARD Series User Manual

10 ELECTRISKE LEDNINGER
10.1 ALMINDELIG KONTROL
1 Sørg for, at de elektriske komponenter, der leveres på
stedet, (hovedkontakter, kredsløbsafbrydere, ledninger,
forbindelsesstik, og ledningsklemmer) er valgt ud fra de
angivne elektriske data. Sørg for, at de overholder nationale
og lokale regler vedrørende el.
2 I henhold til Rådets direktiv 2004/108/EC (89/336/EEC)
vedrørende elektromagnetisk kompatibilitet, angiver
nedenstående tabel:
Maksimalt tilladte impedans i systemet Z
max
ved brugerens
forsyningsinterface i overensstemmelse med EN61000-3-11
MODEL Z
max
(Ω) MODEL Z
max
(Ω)
RAS-4HVNC1E - RAS-4HNC1E -
RAS-5HVNC1E - RAS-5HNC1E -
RAS-6HVNC1E - RAS-6HNC1E -
3 Harmoniske situationer for hver model med hensyn til
IEC 61000-3-2 og IEC 61000-3-12 er som følger:
MODELSTATUS VEDRØRENDE
IEC 61000-3-2 OG IEC 61000-3-12
Ssc “xx”
MODELLER
Ssc “xx”
(KVA)
Udstyr, der opfylder IEC 61000-3-2
(til professionel brug)
RAS-(4-6)HNC1E
Udstyr, der opfylder IEC 61000-3-12 RAS-(4-6)HVNC1E -
4 Kontrollér, at forsyningsspændingen ligger inden for +/-10 %
af den nominelle spænding.
5 Kontrollér, at strømforsyningens impedans er tilstrækkelig
lav til at garantere, at startspændingen ikke reduceres med
mere end 85 % af den nominelle spænding.
6 Kontrollér, at jordledningen er tilsluttet korrekt.
7 Tilslut en sikring med den angivne kapacitet.
? BEMÆRK
Kontrollér og test, om der er mere end én strømkilde, og om alle
strømkildererslukket.
! FORSIGTIG
• Kontrollér,atskruernetilklemmebrætteterskruetgodtfast.
• Kontroller,atventilatorerneiindendørsenhedenogudendørsenheden
er standset, før der udføres elektrisk ledningsføring eller periodisk
kontrol.
• Beskytledninger,aøbsrør,elektriskedeleosv.modrotterogandre
skadedyr. Hvis disse dele ikke beskyttes, kan rotter beskadige
ubeskyttededele,ogderkaniværstefaldopståbrand.
• Pakemballagentiltilbehøretrundtomledningerne,ogsætforseg-
lingsmaterialeti ledningsstikket forat beskytteproduktet mod kon-
densvandoginsekter.
• Stram hårdt til for at fastgøre ledningerne med ledningsholderen
indeniindendørsenheden.
• Førledningerneudgennemhulletisidenvedbrugafetledningsrør.
• Fastgørkablettilfjernbetjeningskontaktenvedhjælpafledningshol-
derenielboksen.
• Elektrisk ledningsføring skal overholde de nationale og lokale be-
stemmelser.Kontaktdelokalemyndighedervedrørendestandarder,
regler,bestemmelserosv.
• Kontrollér,atjordledningenertilsluttetkorrekt.
• Tilslutensikringmeddenangivnekapacitet.
! FARE
• Tilslutogjusterkunledningerogtilslutninger,nårhovedafbry-
derenerSLUKKET.
• Kontrollér, at jordledningen er korrekt forbundet, mærket og
afsluttetioverensstemmelsemednationaleoglokale bestem-
melser.

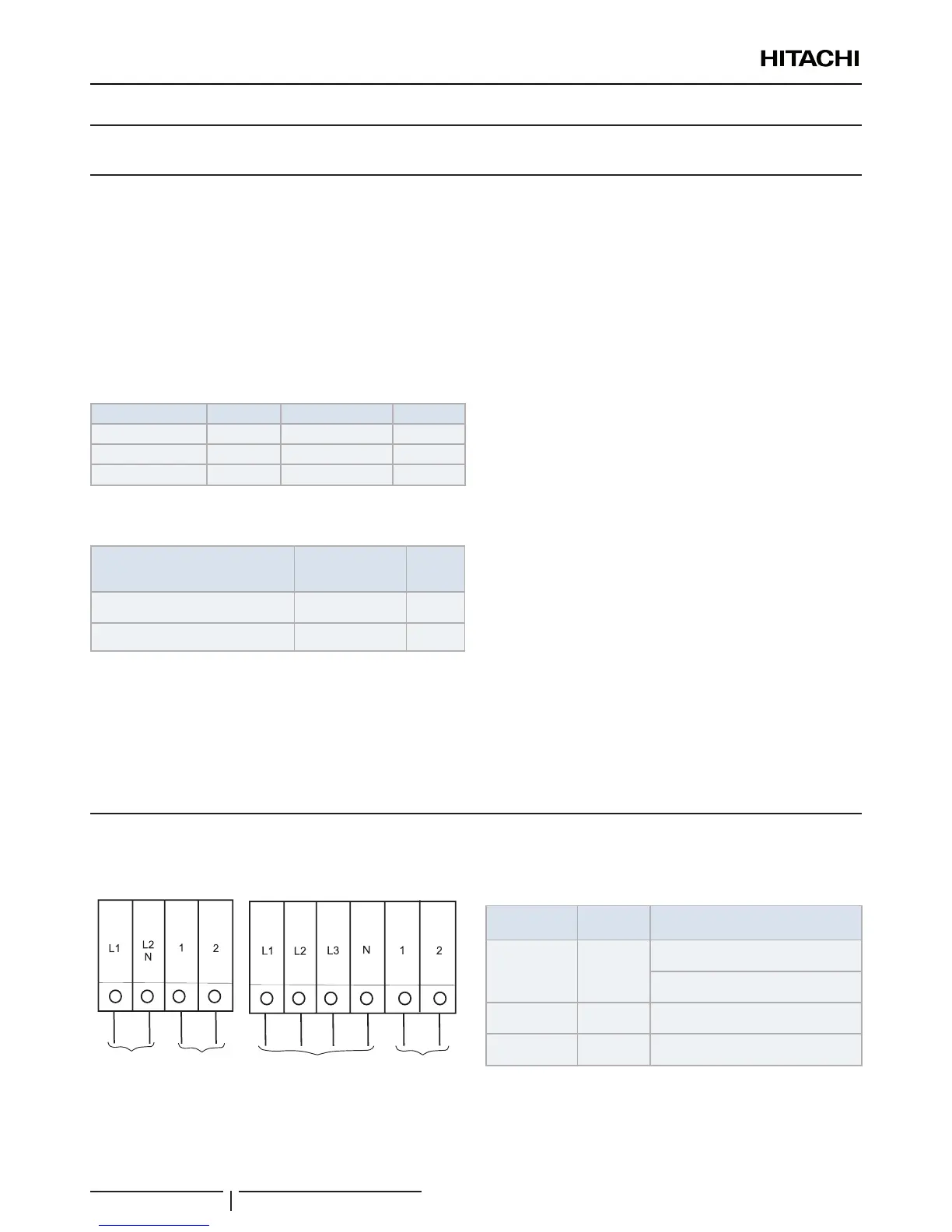

10.2 ELEKTRISK LEDNINGSFØRING FOR UDENDØRSENHEDER
Nedenstående gur viser, hvordan de elektriske ledninger skal forbindes til udendørsenheden.
Strømforsyning
1~ 230V
RAS-(4-6)HVNC1E
RAS-(4-6)HNC1E
Kontrolkabel
(5V)
Kontrolkabel
(5V)
Strømforsyning
3N~ 400V
Tabel over terminalforbindelser mellem enheder
Ledningsfø-
ring
System
Enhedstype
Forbindelse af terminaler
Strømforsyning Vekselretter
O.U. til O.U.
L1 til L1, L2 til L2, L3 til L3, N til N
I.U. til I.U.
L1 til L1, N til N
Drift Vekselretter
O.U. til I.U. eller I.U. til I.U.
1 til 1, 2 til 2
Fjernbetjening Vekselretter
I.U. til I.U.
A til A, B til B
O.U.: Udendørsenhed; I.U.: Indendørs enhed
ELECTRISKE LEDNINGER
PMML0395B rev.0 - 11/2015
134
