DANSK

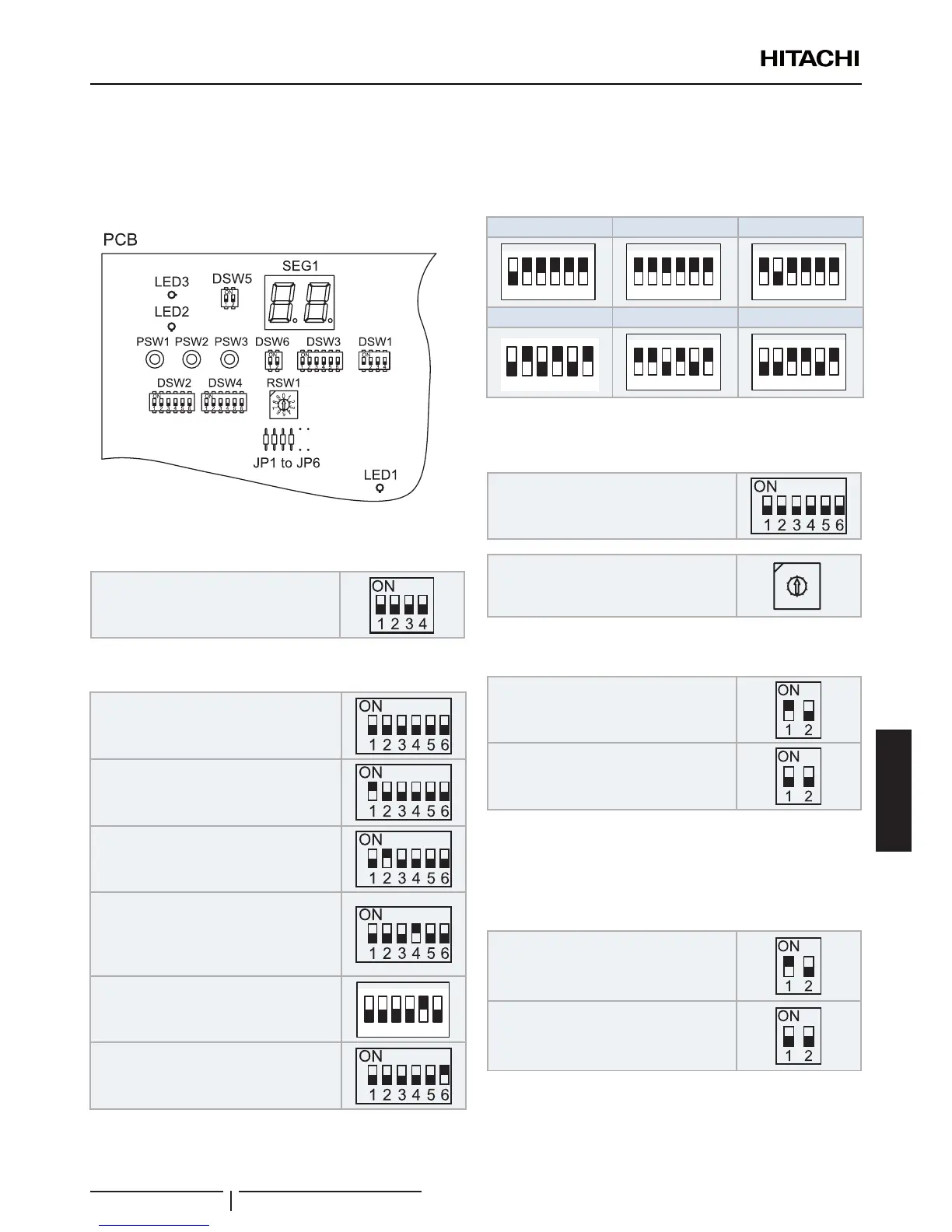

10.2.1 Indstilling af udendørsenhedens DIP-omskifter

Antal og indstilling af DIP-omskiftere
Placeringen er som følger:
RAS-(4-6)H(V)NC1E

DSW1: Til prøvekørsel
Fabriksindstilling

DSW2: Indstilling af valgfrie funktioner
Fabriksindstilling
Rørlængde ≤ 5m
Rørlængde ≥ 30m
Kontrol for at støtte eksisterende rør, eller når
der bruges Ø 19,05 gasrør (blødgjort), slå
DSW2-pinnen til ON på udendørsenhedens
printkort.
Indstilling af valgfrie funktioner (tilstanden
valgfrie funktioner bliver tilgængelig)
1 2 3 4 5 6
ON
Indstilling af input/output (tilstanden valg af
input/output bliver tilgængelig).

DSW3: Kapacitet
Fabriksindstilling
RAS-4HVNC1E RAS-5HVNC1E RAS-6HVNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
RAS-4HNC1E RAS-5HNC1E RAS-6HNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON

DSW4 / RSW1: Indstilling for
kølekredsløbsnummer
Fabriksindstilling
(Indstilling af tiere)
Fabriksindstilling
(Indstilling for det sidste tal).
0
9
8
7
6
5
4
3
2
1

DSW5: Overførselsindstilling af
slutterminalmodstand
Fabriksindstilling
Annullering
Hvis antallet af udendørsenheder i samme H-LINK er 2 eller
ere, indstilles kontakt 1 i DSW5 til “OFF” fra 2. enhed i
kølemiddelgruppen. Hvis der kun benyttes én udendørsenhed,
er indstillingen ikke nødvendig.

DSW6: Indstilling af valgfrie funktioner
For individuel drift
(position indstillet fra fabrikken)
For IVX serien
For samtidig drift
ELECTRISKE LEDNINGER
PMML0395B rev.0 - 11/2015
135
