8 KYLRÖR OCH PÅFYLLNING AV KYLMEDIUM
8.1 RÖRMATERIAL
1 Förbered kopparrör (medföljer ej).
2 Välj en rörstorlek med lämplig tjocklek och rätt material så
att de klarar trycket.
3 Välj rena kopparrör. Se till att det inte nns damm eller fukt
i dem. Blås rent insidan av rören med syrefritt kväve för att
avlägsna damm och främmande föremål innan du ansluter
rören.
? OBS!
• Omsystemetärfrittfrånfuktocholjeföroreningargerdetmaximal
prestandaochlivslängdjämförtmedslarvigtförbereddasystem.Var
särskiltnogamedattallakopparrörskavararenaochtorrainuti.
• Detnnsingetkylmedeliinomhusenhetenscykel.
! VARNING
• Täckförrörändennärröretförsgenometthål.
• Läggingarördirektpåmarkenutanatttäckaförändenmedettlock
ellermedtejp
• Om rörarbetet inte slutförs förrän nästa dag, eller om det tar lång
tid, ska du hårdlöda rörändarna och fylla dem med syrefritt kväve
med hjälp av ett rensrör av schrader-typ för att förhindra fukt och
förorening.
• AnvändinteisoleringsmaterialsominnehållerNH3eftersomdetkan
skadaledningsmaterialetochorsakaläckagelängrefram.
• Isolera noggrant både kylgasrör och vätskerör mellan
inomhusenheternaochutomhusenheten.
• Omdeinteisolerasbildaskondenspårören

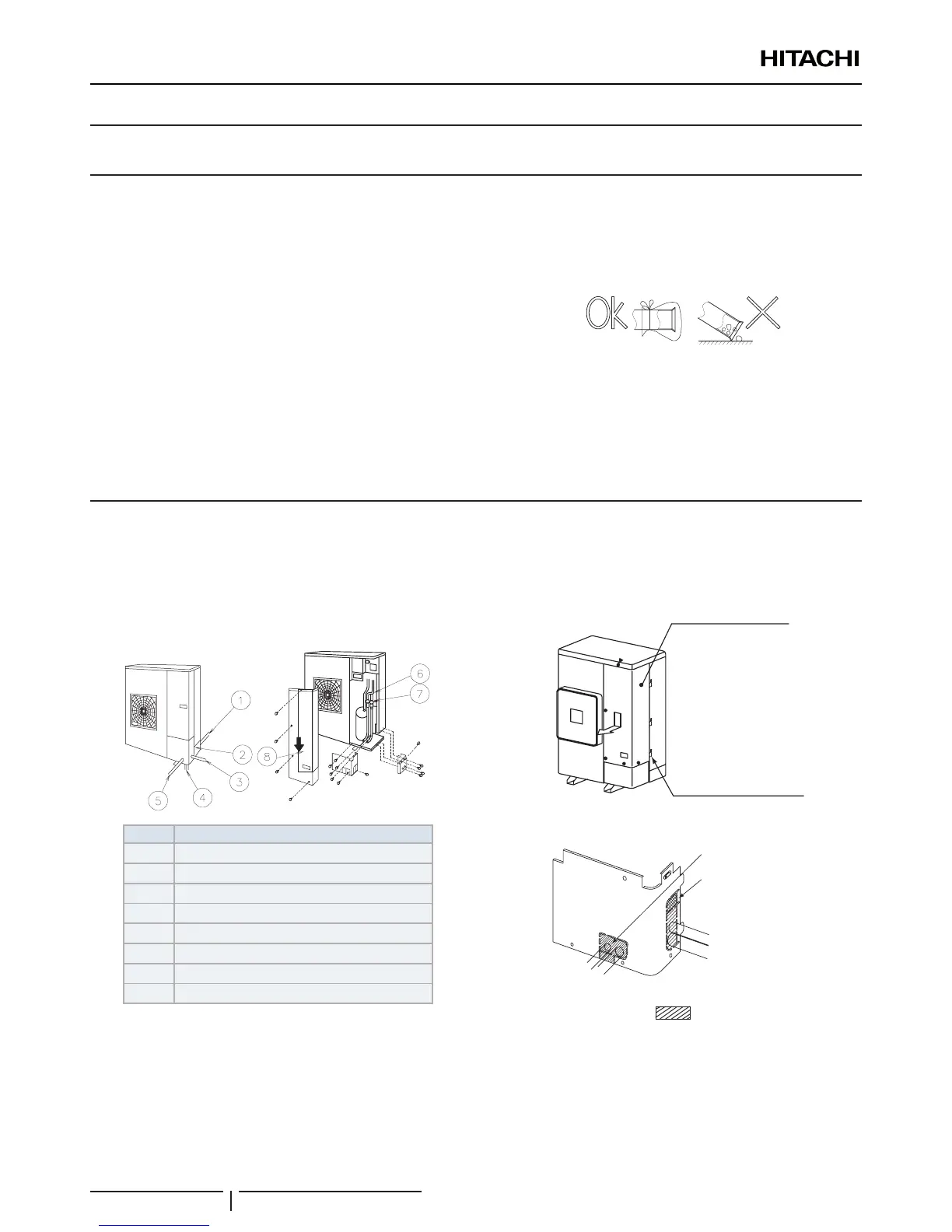

8.2 RÖRANSLUTNING FÖR UTOMHUSENHETEN
1 Rören kan anslutas från fyra håll. Gör hål i rörskyddet eller
höljet för att kunna föra igenom rören. Ta bort rörskyddet
från enheten och gör hål genom att skära bort längs linjerna
på baksidan, eller med hjälp av en skruvmejsel. Ta bort
ojämnheter med en avbitare och fäst isolering (medföljer ej)
för att skydda rör och kablar.
Nr Beskrivning

Röranslutning på baksidan

Rörhölje

Röranslutning på den högra sidan

Röranslutningens undersida (utbrytning)

Röranslutning på den främre sidan

Röranslutning

Stoppventil

Avlägsna serviceluckan i denna riktning
(Denna bild visar ett exempel)
! VARNING
Anmärkningarang.attöppna/stängaserviceluckan:
• Tabortskruvarnaenligtinstruktionernaigurenovan.
• Trycksaktanerluckan.
? OBS!
Hållfastluckanmedenhandnärdutarbortskruvarna,annarskanden
slåigen.
Servicelucka
låsning (3 platser)
(Dennabildvisarettexempel)
a. För rören på framsidan och sidorna
Hål för röranslutning
framifrån
Hål för röranslutning
från sidan
Om du använder kuggstång eller kabelrör kontrollerar du
storleken och tar bort delen efter öppningen.
? OBS!
Fästisolering(medföljerej)förattskyddakablarochrörfrånatt
skadasavplåtkanter.
KYLRÖR OCH PÅFYLLNING AV KYLMEDIUM
PMML0395B rev.0 - 11/2015
