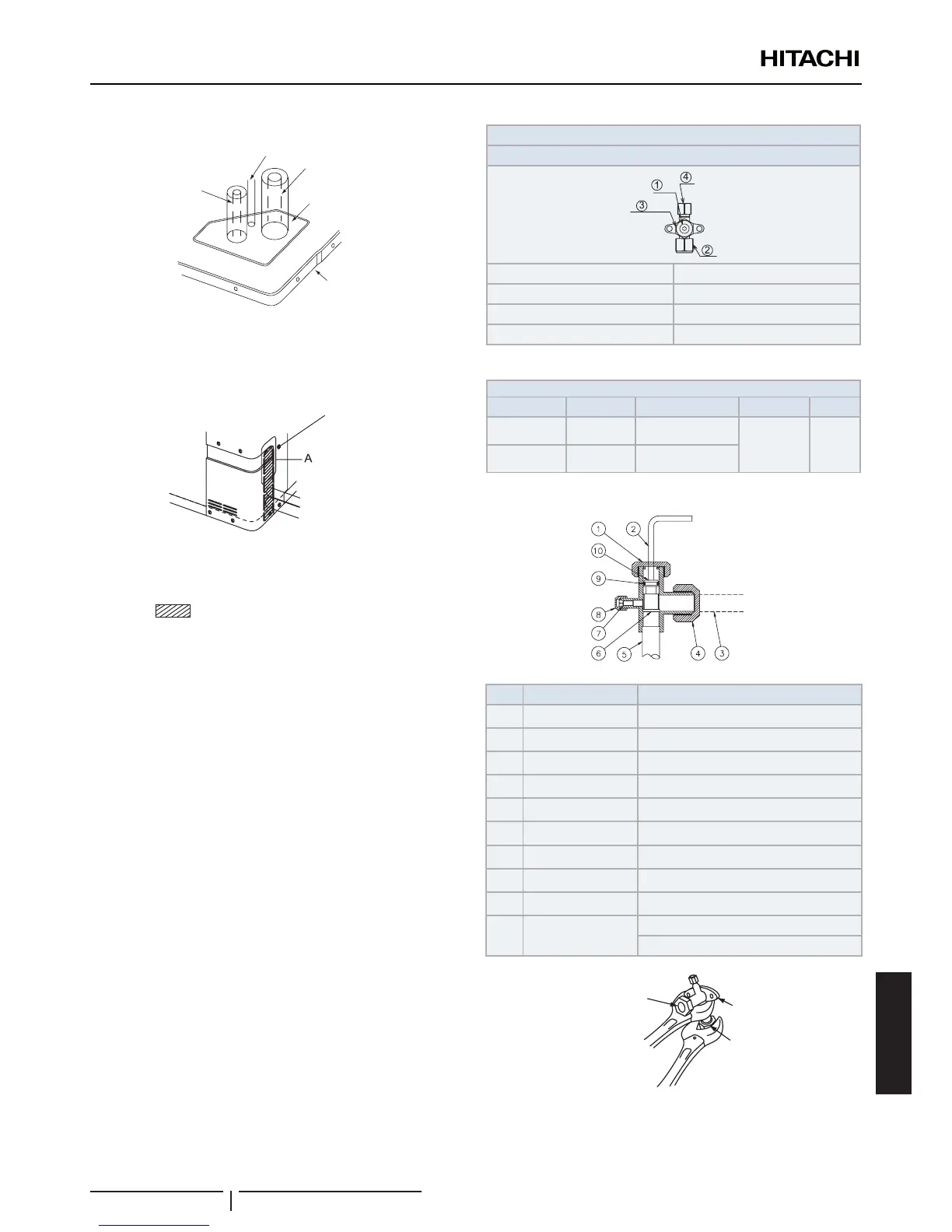

SVENSKA
b. När det gäller de nedåtlutande rören
Gasrör
Utbrytningshål
Fundament
Kablar
Vätskerör
? OBS!
Kablarnaskaintehadirektkontaktmedrören.
c. För röranslutning på baksidan
Bakre hölje
? OBS!
Tabortdetrörskyddetpåbaksidanunderdetbakrehöljetochta
bort delenefteröppningen.
2 Fäst rörskyddet så att vatten inte kan komma in i enheten.
Förslut hålen där rör och ledningar infogas med hjälp av
isolering (medföljer ej).
3 Om rören du använder är anslutna direkt med stoppventiler
bör du använda en rörtång.
4 Kontrollera att stoppventilerna är helt stängda innan du
ansluter rören.
5 Anslut kylrören (medföljer ej) till inomhusenheten och
utomhusenheten. Stryk ett tunt lager olja på änsmuttern
och röret innan åtdragning.
6 När du anslutit kylrören förseglar du mellanrummet
mellan utbrytningen och kylrören genom att använda
isoleringsmaterial.
7 Stoppventilen bör användas enligt nedan.
Stoppventil för utomhusenheten
Spindeltyp

Spindelventil

Flänsmutter

Lock

Fog för serviceport
Stängd vid leverans från fabrik
Vridmoment (Nm)
   
Vätskeventil 7-9 33-42
33-42 14-18
Gasventil 9-11 68-82
Spindeltyp
Nr Beskrivning Kommentarer

Lock

Nyckel för insexhål Hex 4 mm

Kylrör Medföljer ej

Flänsmutter

Kylmediumtryck Till utomhusenhet

Stödyta Helt stängd position

Fog Endast påfyllningsslangen kan anslutas.

Påfyllningslock

O-Ring Gummi

Spindelventil
Öppna – motsols
Stäng – medsols
Använd inte två
skiftnycklar vid den
här positionen. Då
läcker kylmedium ut
Stoppventil
(spindeltyp)
Flänsmutter
KYLRÖR OCH PÅFYLLNING AV KYLMEDIUM
PMML0395B rev.0 - 11/2015
171
