10.3 ALLGEMEINE VERKABELUNG
! VORSICHT
VorOrtbeschaffteKabelundelektrischeKomponentenmüssendenlokalenVorschriftenentsprechen.
10.3.1 Kabelanschlüsse zwischen Innen- und Außengerät
• Verbinden Sie die Kabel zwischen Innen- und Außengerät
wie unten dargestellt.
• Beachten Sie bei der Verkabelung die lokalen Vorschriften
und Bestimmungen.
• Wenn die Kältemittelleitungen und Reglerkabel an die
Geräte desselben Kühlkreislaufs angeschlossen werden.
• Benutzen Sie abgeschirmte paarverseilte Kabel (dicker als
0,75mm²) für die Betriebskabel zwischen Außengerät und
Innengerät sowie zwischen den einzelnen Innengeräten.
• Benutzen Sie zweiadrige Kabel für die Betriebsleitung
(vermeiden Sie mehr als dreiadrige Kabel).
• Benutzen Sie bei einer Kabellänge von höchstens 300 m
abgeschirmte Kabel für die Zwischenkabel, um die Geräte
vor Geräuschbeeinträchtigung zu schützen und die örtlichen
Vorschriften zu erfüllen.
• Schneiden Sie ein Loch in der Nähe der
Anschlussaussparung für das Stromkabel, wenn mehrere
Außengeräte mit demselben Stromversorgungskabel
verbunden sind.
• Die empfohlenen Trennschaltergrößen werden im
Kabelgrößen-Abschnitt detailliert.
• Wird eine der Kabelführungen nicht für die Außenverkabe-
lung benutzt, kleben Sie Gummihülsen auf die Blende.
• Vor Ort beschaffte Außenverkabelung und Ausrüstungen
müssen nationalen und internationalen Vorschriften
entsprechen.
• Das abgeschirmte Torsionskabel des H-LINK muss an der
Außengeräteseite geerdet werden.
! VORSICHT
Beachten Sie den Anschluss des Betriebskabels. Bei fehlerhaftem
AnschlusskanndiePCBausfallen.

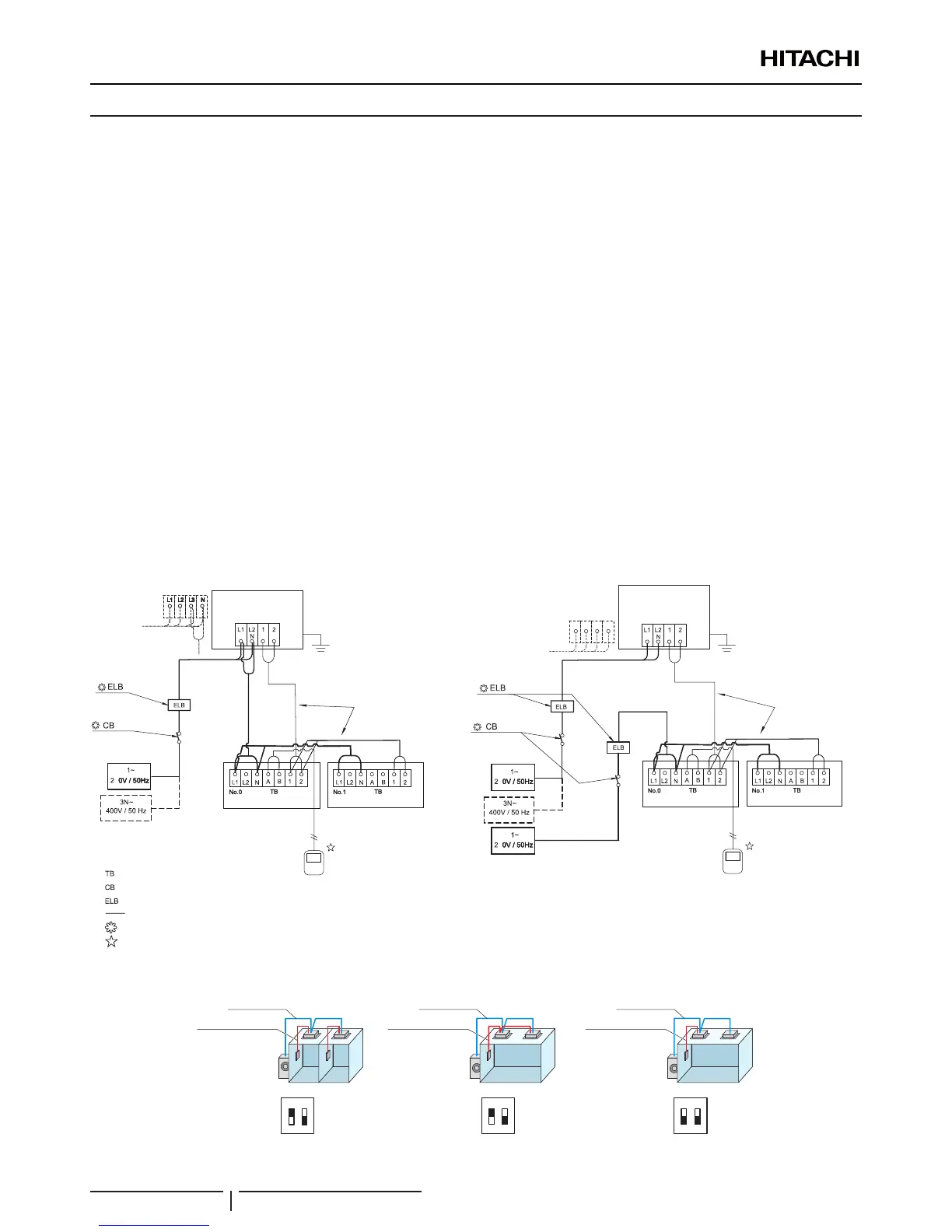

Stromversorgung vom IVX-Außengerät zum
Innengerät (Beispiel)
Unabhängige Stromversorgung des IVX-Außengeräts und
des Innengeräts (Beispiel)
3
3
3
L1 L2 L3 NL1 L2 L3 N
L1 L2 L3 N
System Nr. 0
Außengerät
System Nr. 0
Außengerät
Betriebsleitung
(paarverseiltes Kabel)
5 V GS (ungepolte
Übertragung,
H-LINK System)
Fernbedienung
(abgeschirmtes Torsionskabel)
Betriebsleitung
(Abgeschirmtes
Torsionskabel)
5 V GS (ungepolte
Übertragung,
H-LINK System)
Innengerät
Innengerät
Anschlussleiste
Trennschalter
Erdschlussschalter
Vor-Ort-Verkabelung
Nicht mitgeliefert
Optionales Zubehör
Fernbedienung
(abgeschirmtes Torsionskabel)
Innengerät
Innengerät
Verkabelungsbeispiel
Basiskombinationen (im Falle einer Twin-Kombination)
12
ON
DSW6
12
ON
DSW6
12
ON
DSW6
Betriebsleitung
Betriebsleitung
Betriebsleitung
Fernbedienungsleitung
Einzelsteuerung
Einzelbetrieb ON/OFF
Einzel-Thermo-ON/OFF
Einzelsteuerung
Simultanbetrieb ON/OFF
Einzel-Thermo-ON/OFF
Simultansteuerung
Simultanbetrieb ON/OFF
Simultan-Thermo-ON/OFF
Fernbedienungsleitung
Fernbedienungsleitung
KABELANSCHLUSS
