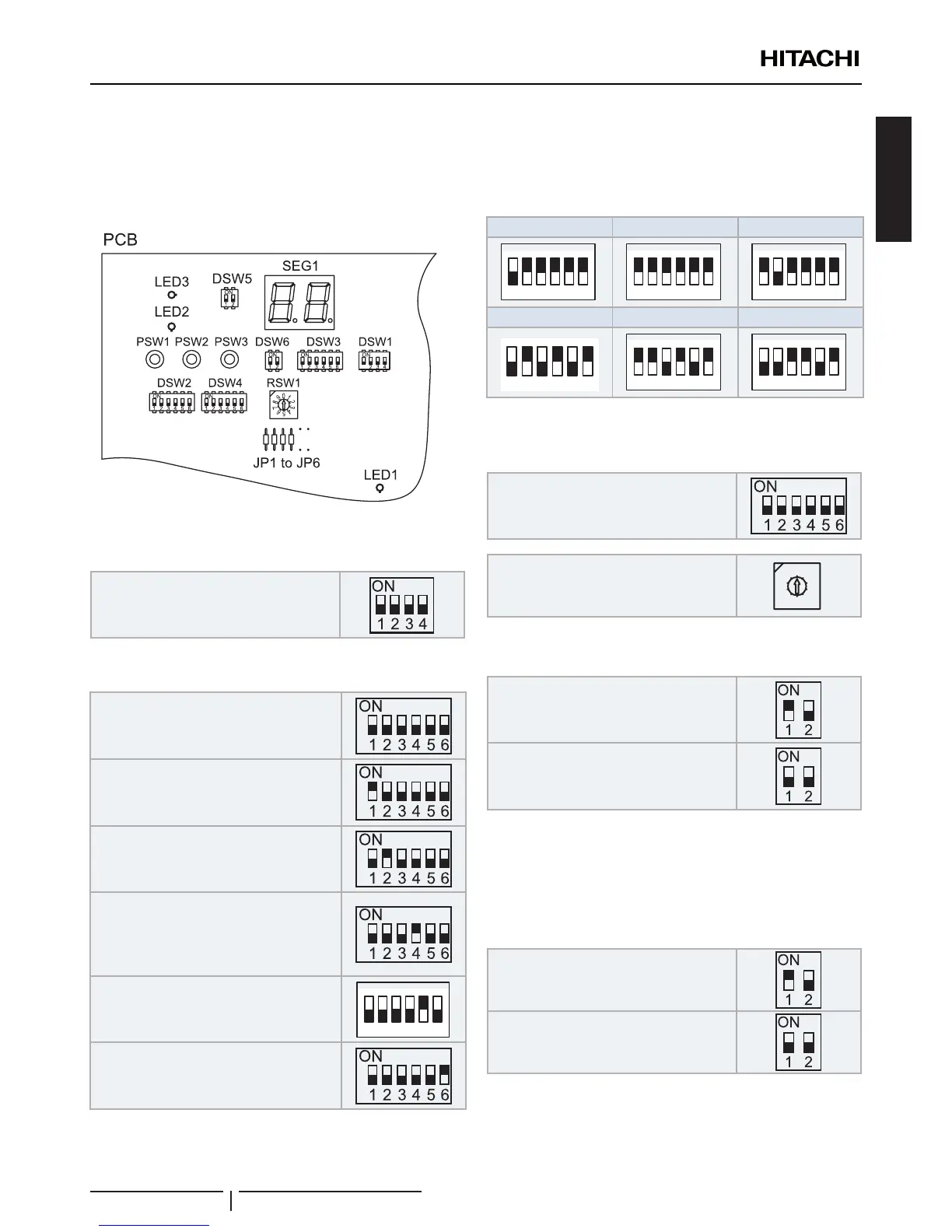

10.2.1 Ajuste de los conmutadores DIP DE la unidad exterior

Cantidad y posición de los conmutadores DIP
La posición es la siguiente:
RAS-(4-6)H(V)NC1E

DSW1: para la prueba de funcionamiento
Ajuste de fábrica

DSW2: Ajuste de funciones opcionales
Ajuste de fábrica
Longitud de las tuberías ≤ 5 m
Longitud de las tuberías ≥ 30 m
Control de apoyo a las tuberías actuales
o cuando se utiliza una tubería de gas de
Ø19,05 (recocido blando). Pin 4 del DSW2 de
la PCB de la unidad exterior en posición ON.
Modo de ajuste de funciones opcionales
(estará disponible el modo de selección de
funciones opcionales)
1 2 3 4 5 6
ON
Modo de ajuste de entrada/salida externa
(estará disponible el modo de selección de
señales de entrada/salida)

DSW3: Capacidad
Ajuste de fábrica
RAS-4HVNC1E RAS-5HVNC1E RAS-6HVNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
RAS-4HNC1E RAS-5HNC1E RAS-6HNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON

DSW4 / RSW1: Ajuste del número de ciclo de
refrigerante
Ajuste de fábrica
(Ajuste para el dígito de las decenas)
Ajuste de fábrica
(Ajuste para el último dígito).
0
9
8
7
6
5
4
3
2
1

DSW5: Ajuste de la transmisión de la
resistencia de terminal nal
Ajuste de fábrica
Cancelación
En caso de que haya dos o más unidades exteriores en el
mismo sistema H-LINK, ajuste el pin nº 1 del DSW5 de la
unidad exterior del segundo grupo refrigerante en posición OFF.
Si sólo se está utilizando una unidad exterior, no es necesario
realizar ningún ajuste.

DSW6: Ajuste de funciones opcionales
Para funcionamiento individual
(posición de ajuste de fábrica)
Para serie IVX
Para el funcionamiento simultáneo
CABLEADO ELéCTRICO
