10.3 CABLEADO COMÚN
! PRECAUCIÓN
Todosloscablesycomponenteseléctricossuministradosdebencumplirlanormativalocal.
10.3.1 Cableado eléctrico entre la unidad interior y la exterior
• Conecte los cables eléctricos entre la unidad interior y la
exterior, tal y como se muestra a continuación.
• Respete las normativas y reglamentaciones locales cuando
realice conexiones eléctricas.
• La tubería de refrigerante y el cableado de control están
conectados a las unidades del mismo ciclo de refrigerante.
• Utilice un cable de par trenzado (de más de 0,75 mm²) para
el cableado de servicio entre la unidad exterior y la interior, y
el cableado de servicio entre las unidades interiores.
• Utilice un cable de 2 núcleos para la línea de servicio (no
utilice un cable con más de tres núcleos).
• Utilice cables blindados para el cableado intermedio y
proteger acústicamente las unidades en longitudes inferiores
a 300 m. El tamaño debe respetar la reglamentación local.
• Realice un oricio cerca de la abertura para la conexión
del cable de alimentación cuando conecte varias unidades
exteriores desde una línea de alimentación.
• Los tamaños recomendados del disyuntor se detallan en el
apartado Tamaño del cableado.
• En caso de que no se use un conducto para el cableado de la
instalación, je los casquillos de caucho con adhesivo al panel.
• El cableado y el equipamiento de la instalación
deben respetar los reglamentos y códigos locales e
internacionales.
• El cable de par trenzado blindado del H-LINK debe estar
conectado a tierra en el lateral de la unidad exterior.
! PRECAUCIÓN
Preste atención a la conexión de la línea de servicio. Una conexión
incorrectapodríacausarfallosenlaPCB.

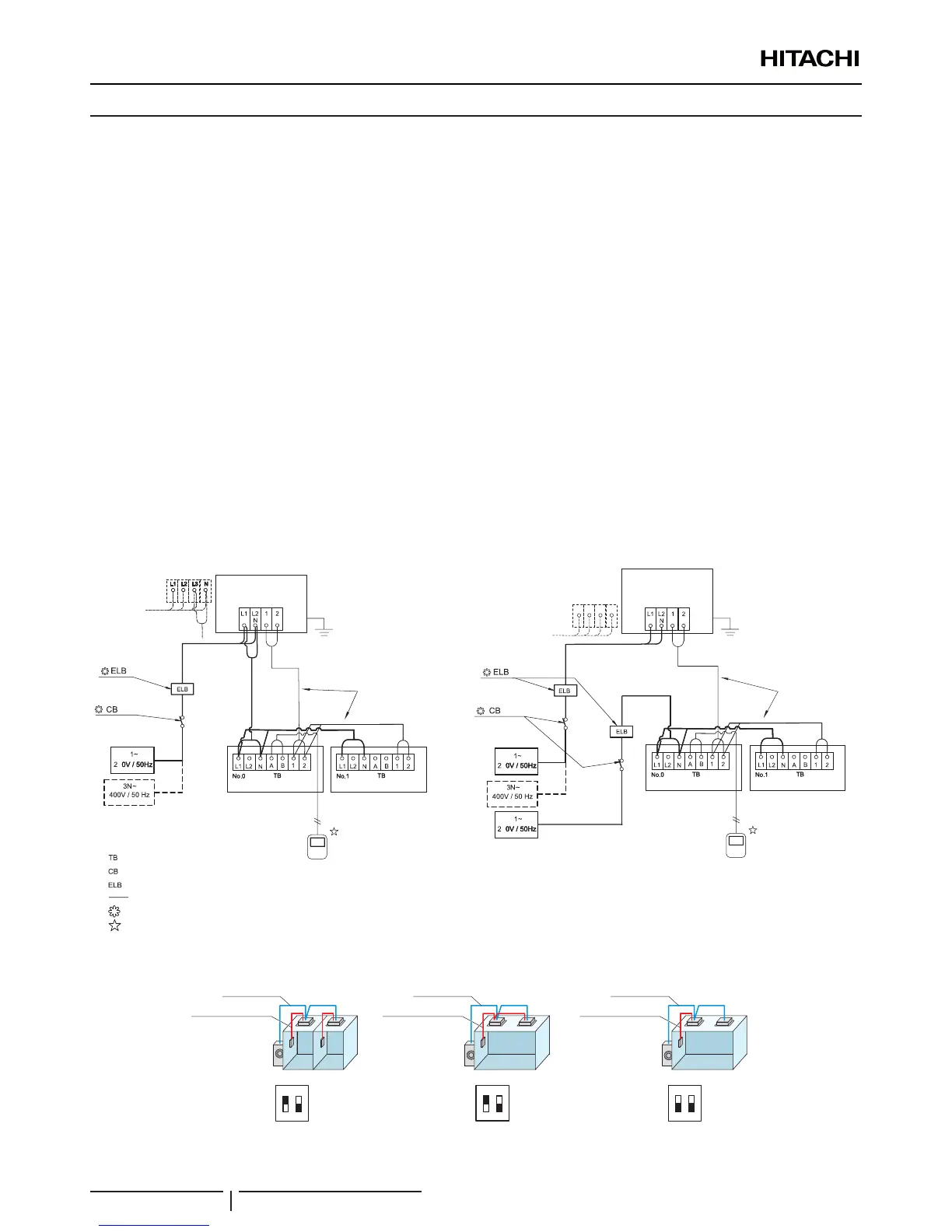

Alimentación desde la unidad exterior IVX a la interior (ejemplo)
Alimentación independiente de la unidad exterior IVX y la unidad
interior (ejemplo)
3
3
3
L1 L2 L3 NL1 L2 L3 N
L1 L2 L3 N
Unidad exterior
del sistema nº 0
Unidad exterior
del sistema nº 0
Línea de servicio
(cable de par trenzado
blindado)
5 V CC (transmisión no polar,
sistema H-LINK)
Mando a distancia
(cable de par trenzado blindado)
Línea de servicio
(cable de par
trenzado blindado)
5 V CC (transmisión
no polar, sistema
H-LINK)
Unidad interior Unidad interior
Cuadro de terminales
Disyuntor
Disyuntor de fuga a tierra
Cableado de la instalación
Suministrado por el instalador
Accesorio opcional
Mando a distancia
(cable de par trenzado blindado)
Unidad interior
Unidad interior
Ejemplo de cableado
Combinaciones básicas (en caso de combinación doble)
12
ON
DSW6
12
ON
DSW6
12
ON
DSW6
Línea de servicio
Línea de servicio
Línea de servicio
Línea de mando a
distancia
Línea de mando a
distancia
Línea de mando a
distancia
Control individual
Encendido/apagado individual
Thermo-ON/OFF individual
Control individual
Encendido/apagado simultáneo
Thermo-ON/OFF individual
Control simultáneo
Encendido/apagado simultáneo
Thermo-ON/OFF simultáneo
CABLEADO ELéCTRICO
