10.2.1 Inställning av DIP-brytare för utomhusenheten


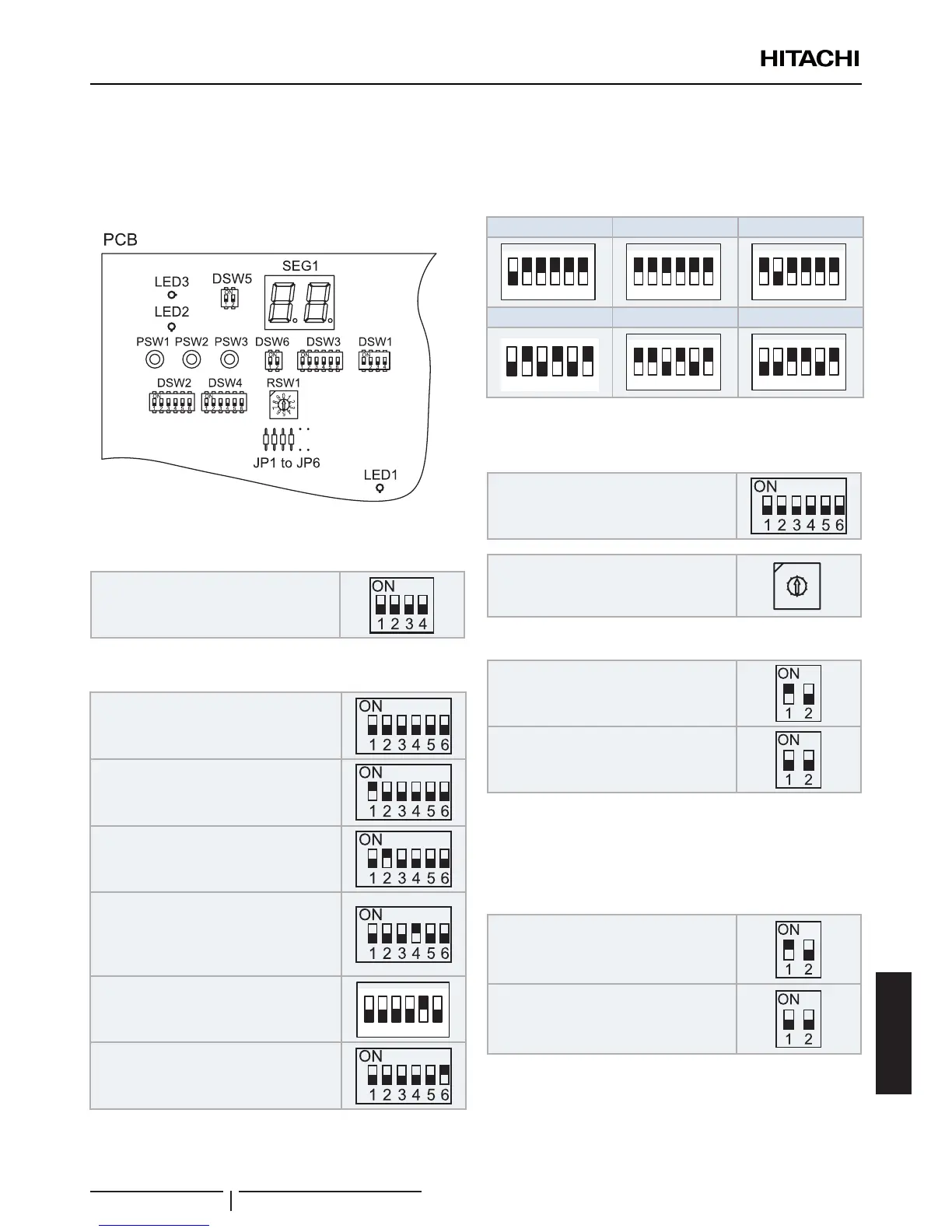

Antal och läge för DIP-brytare
De är placerade enligt följande:
RAS-(4-6)H(V)NC1E

DSW1: För provkörning
Fabriksinställning

DSW2: Extra funktionsinställningar
Fabriksinställning
Rörlängd ≤ 5m
Rörlängd ≥ 30m
Kontrollera att det är tillräckligt högt för att
stödja de existerande rören eller användning
av gasrör Ø19,05 (mjukglödgat). Slå PÅ
DSW2 (stift 4) på utomhusenhetens kretskort.
Inställningsläge för extrafunktioner
(inställningsläget för extrafunktioner blir
tillgängligt)
1 2 3 4 5 6
ON
Inställning av extern ingång-/utgångsläge
(inställningsläget för extern ingångs/
utgångssignaler blir tillgängligt).

DSW3: Kapacitet
Fabriksinställning
RAS-4HVNC1E RAS-5HVNC1E RAS-6HVNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
RAS-4HNC1E RAS-5HNC1E RAS-6HNC1E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON

DSW4 / RSW1: Inställning för kylmediecykel-
nummer
Inställningsläge
(Inställning för tiotalssiffran).
Fabriksinställning
(Inställning för den sista siffran).
0
9
8
7
6
5
4
3
2
1

DSW5: Distributionsinställning för slutmotstånd
Fabriksinställning
Annullering
Om antalet utomhusenheter som benner sig i samma H-LINK
är 2 eller mer, skall stift nr 1 på DSW5 ställas på ”OFF”-sidan
från den andra gruppen av kylenheter utomhus. Om endast en
utomhusenhet används krävs ingen inställning.

DSW6: Extra funktionsinställningar
För individuell drift
(fabriksinställning)
För IVX-serier
För samtidig drift
