10.3 GEMENSAMMA KABLAR
! VARNING
Allakablarochelektriskakomponentermåsteuppfyllalokalabestämmelser.
10.3.1 Anslutning av elektriska ledningar mella inomhus- och utomhusenheten
• Anslut de elektriska ledningarna mellan inomhus- och
utomhusenheten enligt nedanstående bild.
• Följ gällande bestämmelser vid dragning av elkablar.
• Om kylrören och kontrollkabeln är anslutna till enheterna i
samma kylmediecykel.
• Använd tvinnad parkabel (över 0,75 mm²) för styrkablar
mellan utomhusenhet och inomhusenhet samt för styrkablar
mellan inomhusenhet och inomhusenhet.
• Använd 2-trådig kabel för driftslinan (använd inte kabel med
er än 3 trådar).
• Använd avskärmade kablar för anslutningar för att skydda
enheterna mot störningar vid längder på under 300 m och
dimensioner i enlighet med lokala bestämmelser.
• Ta upp ett hål i närheten av anslutningshålet för
elkablar när era utomhusenheter är anslutna från en
strömförsörjningskabel.
• Rekommenderade säkringsstorlek anges i
kabelstorleksavsnittet.
• Om inget kabelrör används till kablarna fästs
gummibussningar med lim på panelen.
• Alla kablar och all utrustning måste överensstämma med
lokal och internationell standard.
• H-LINK par-tvinnad skärmad kabel måste fästas i
utomhusenhetens sida.
! VARNING
Varnogameddriftslinansanslutning.Felaktiganslutningkanorsakafeli
dettrycktakretskortet.
Strömkälla från utomhusenhet IVX till inomhusenhet
(exempel)
Oberoende strömkälla för utomhusenhet IVX och inomhusenhet
(exempel)
3
3
3
L1 L2 L3 NL1 L2 L3 N
L1 L2 L3 N
Antal utomhusen-
heter i system 0
Driftsledning
(skärmad parkabel)
DC5V (Icke-polär
överföring,
H-LINK-system)
Fjärrkontroll
(tvinnad skärmad parkabel)
Driftsledning
(Tvinnad skärmad
parkabel)
DC5V (Icke-
polär överföring,
H-LINK-system)
Inomhusenhet Inomhusenhet
Uttagspanel
Kretsbrytare
Jordfelsbrytare
Kablar
Medföljer ej
Extra tillbehör
Fjärrkontroll
(tvinnad skärmad parkabel)
Inomhusenhet
Inomhusenhet
Antal utomhusen-
heter i system 0

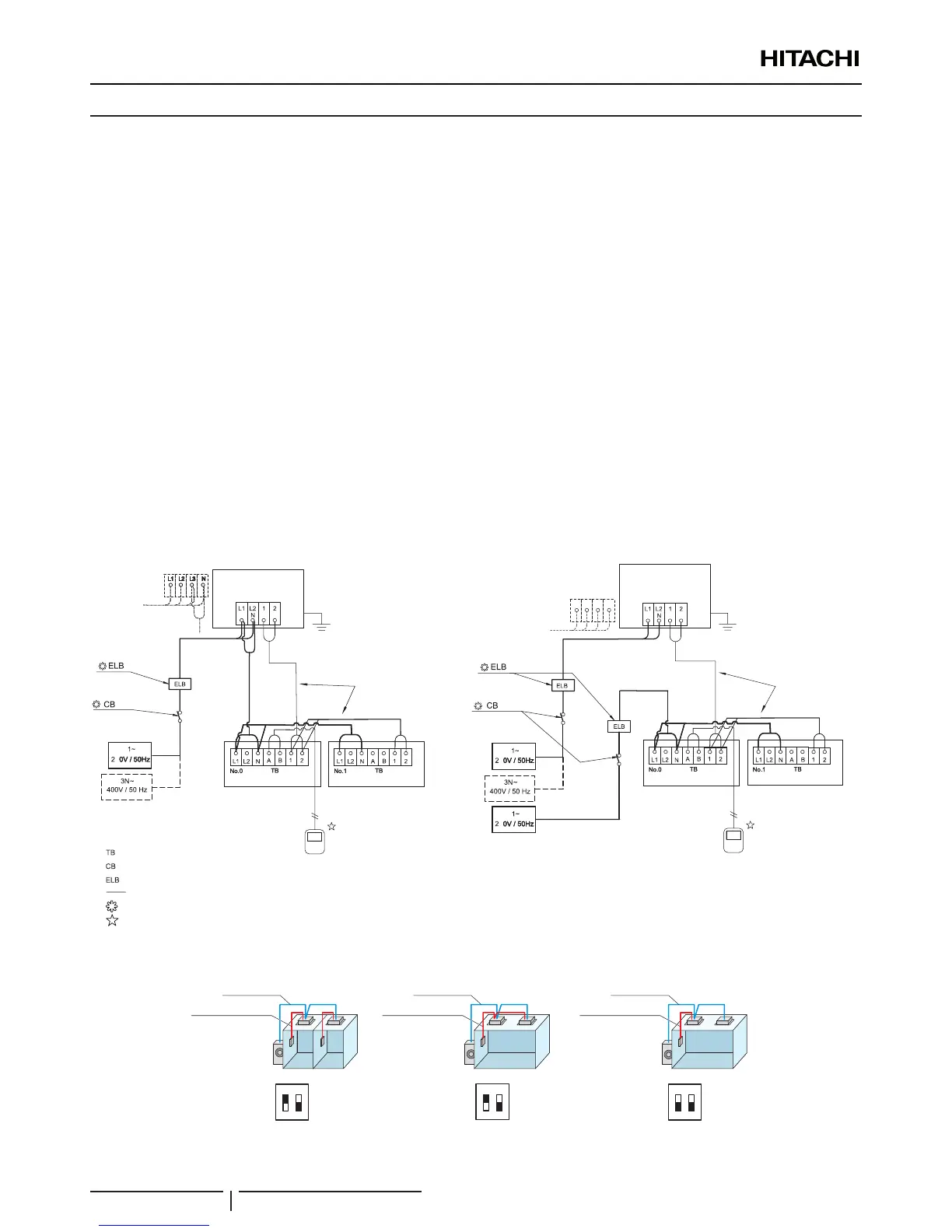

Kabeldragning exempel
Baskombinationer (vid dubbelkombination)
12
ON
DSW6
12
ON
DSW6
12
ON
DSW6
Driftkabel
Driftkabel
Driftkabel
Fjärrkontrolledning
Fjärrkontrolledning
Fjärrkontrolledning
Individuell styrning
Individuell AV/PÅ -drift
Thermo AV/PÅ individuellt
Individuell styrning
Simultan AV/PÅ -drift
Thermo AV/PÅ individuellt
Simultanstyrning
Simultan AV/PÅ -drift
Thermo AV/PÅ simultan
ELEKTRISKA ANSLUTNINGAR
PMML0395B rev.0 - 11/2015
176
