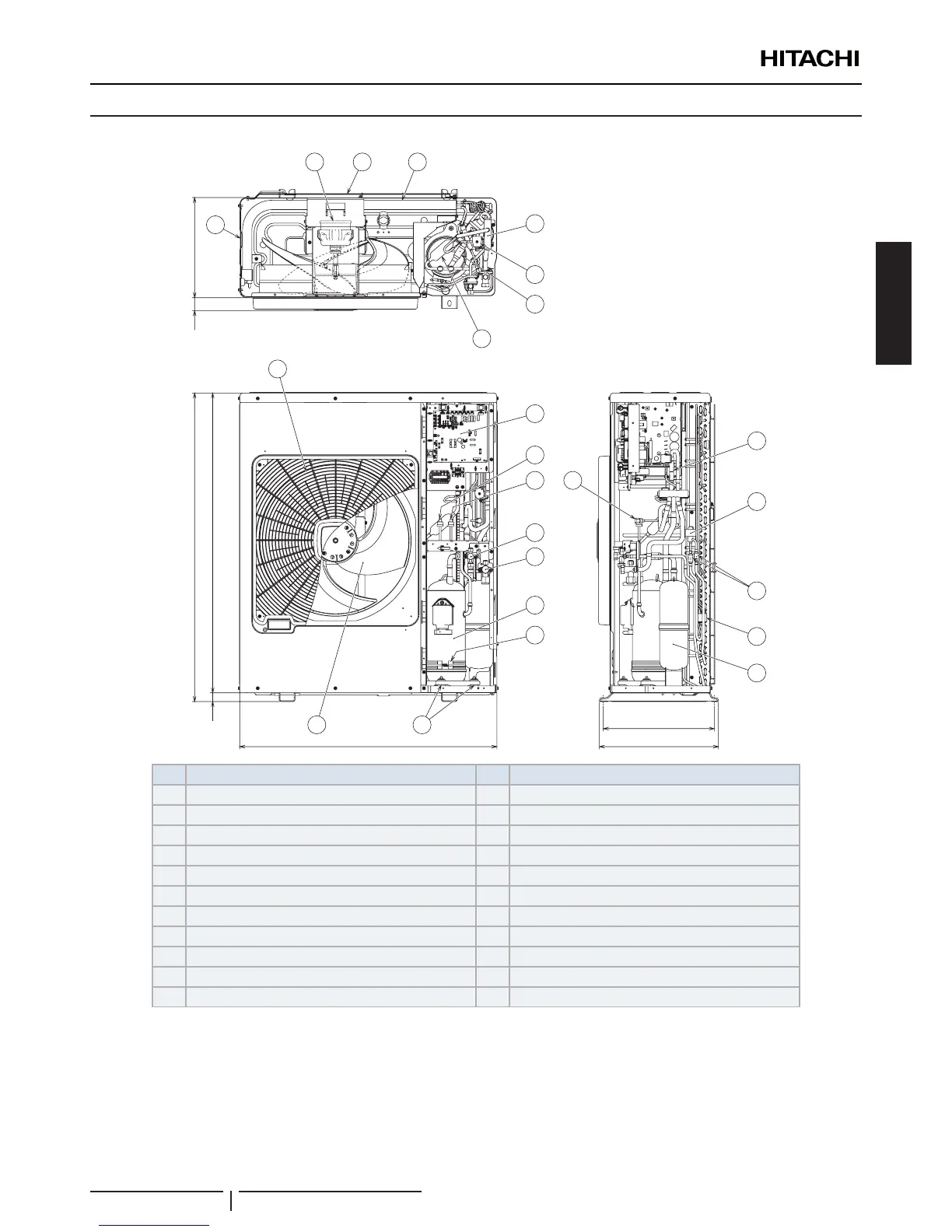

6.2 RAS-(5-6)H(V)NC1E
410
3
4
37048
22
22 2
7
9
1108
1140
32
950
21
15
14
8
5
13
440
6
1
10
11
5
18
12
17
16
19
20
Nr. Teilebezeichnung Nr. Teilebezeichnung
1 Kompressor 12 Absperrventil
2 Wärmetauscher 13 Akkumulator
3 Schraubenlüfter 14 Kontrollmuffe
4 Lüftermotor 15 Schaltkasten
5 Sieb 16 Hochdruckschalter zum Schutz
6 Verteiler 17 Druckschalter zur Steuerung
7 Umschaltventil 18 Schalldämpfer
8 Mikrocomputergesteuertes Expansionsventil 19 Kurbelgehäuseheizung
9 Magnetventil 20 Vibrationsdämpfergummi (4 Stk.)
10 Absperrventil für Gasleitung 21 Luftauslass
11 Absperrventil für Flüssigkeitsleitung 22 Lufteinlass
TEILEBEZEICHNUNG
