6.2 RAS-(5-6)H(V)NC1E
410
3
4
37048
22
22 2
7
9
1108
1140
32
950
21
15
14
8
5
13
440
6
1
10
11
5
18
12
17
16
19
20

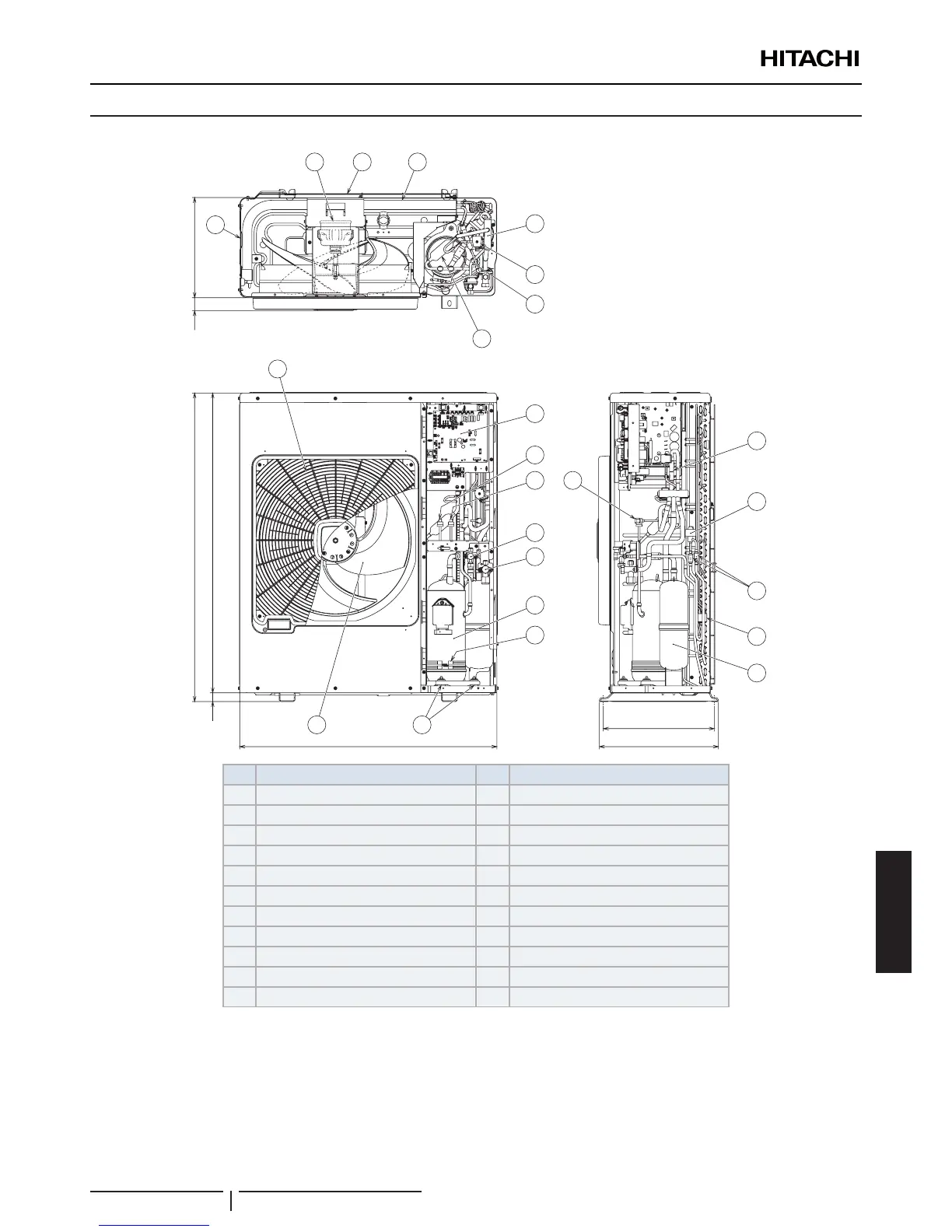

Nr. Naam onderdeel Nr. Naam onderdeel
1 Compressor 12 Terugslagklep
2 Warmtewisselaar 13 Accumulator
3 Schroefventilator 14 Terugslagverbinding
4 Ventilatormotor 15 Elektrische box
5 Zeef 16 Hogedrukschakelaar ter beveiliging
6 Distributiesysteem 17 Drukschakelaar voor besturing
7 Omkeerklep 18 Geluiddemper
8 Expansieklep microcomputerregeling 19 Krukkastverwarming
9 Elektromagnetische klep 20 Trillingsabsorberend rubber (4 stuks)
10 Afsluiter voor gasleiding 21 Luchtuitlaat
11 Afsluiter voor vloeistoeiding 22 Luchtinlaat
NAMEN VAN ONDERDELEN
PMML0395B rev.0 - 11/2015
