Installaties van meerdere units en in meerdere rijen
Bevestig de luchstroomleiding en open zowel rechts en links.
Controleer bij gebruik van een
luchtstroomgeleider (AG-335A, optioneel) of
de uitlaatlucht niet wordt kortgesloten naar de
inlaatlucht.
A B
0 < L ≤ 1/2H 1/2H < L≤ H 0 < L ≤ 1/2H 1/2H < L≤ H
Min. 600 Min. 1400 Min. 300 Min. 350
Wanneer L > H, gebruikt u een basis voor het
buitenunit om L ≤ H te maken. Sluit de basis
af zodat de afvoerlucht niet wordt omzeild.

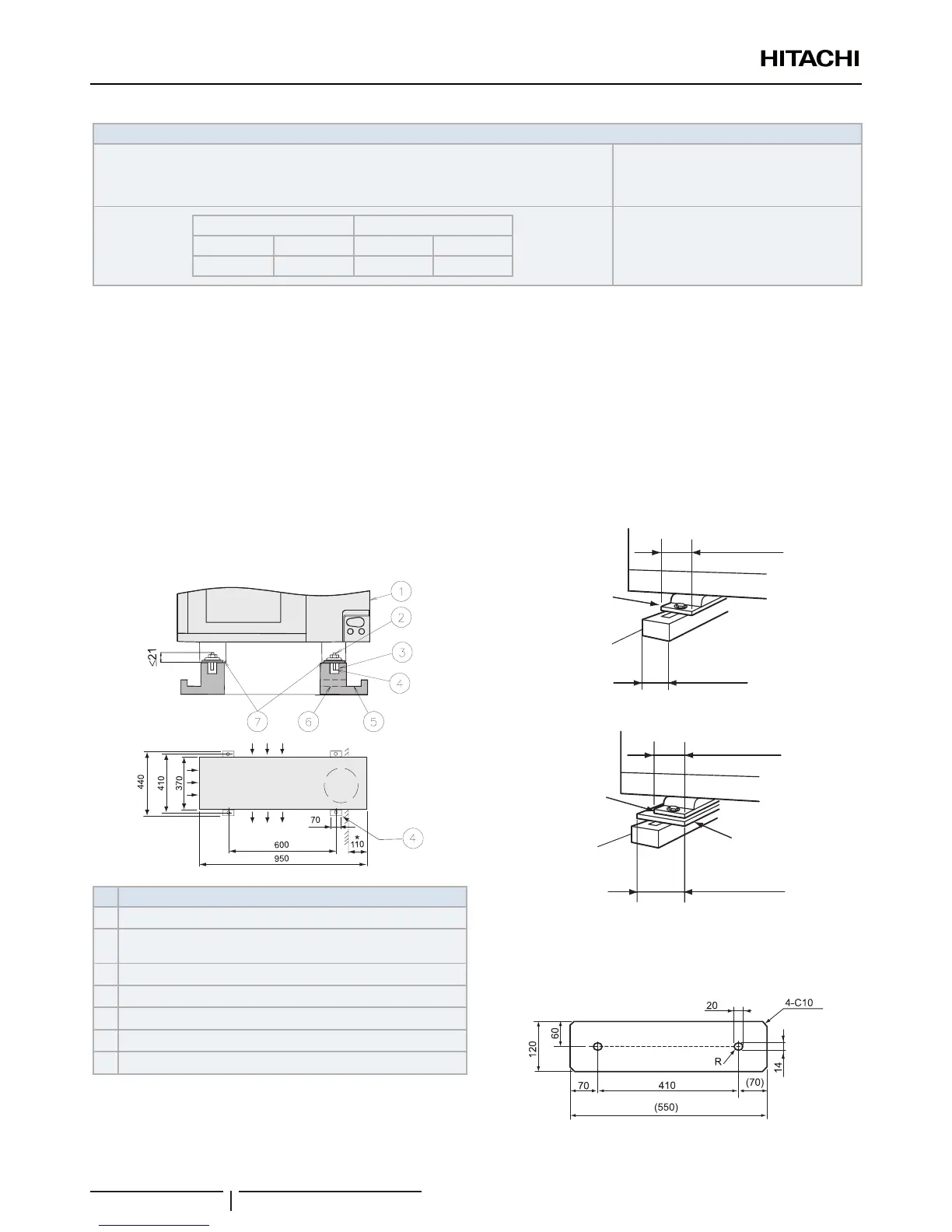

7.1.2 Voorziening van de installatielocatie
Betonnen fundering
1 De unit kan op een verhoog worden gemonteerd dat bij
voorkeur 100 - 300 mm boven het vloeroppervlak ligt.
2 Installeer een afvoerkanaal rondom de fundering voor een
probleemloze afvoer
3 Wanneer u de buitenunit installeert, zet u de unit vast met
M10-ankerbouten.
4 Wanneer u de unit installeert op een dak of balkon, kan
het afvoerwater op koude ochtenden bevriezen. Voorkom
daarom dat het water wordt afgevoerd op een gedeelte
dat vaak wordt gebruikt, om ongelukken door gladheid te
voorkomen.
* Ruimte voor benedenwaartse leidingen
Nr. Beschrijving
Buitenunit
Verwijder dit gedeelte van de bout. Anders kan de
onderhoudsklep niet goed worden geopend.
Mortelgat (Ø 100 x diepte 150)
Ankerbout M10 (Ø12,5 opening)
Afvoer (breedte 100 x diepte 150)
Afvoer
Trillingsvrij rubber
? OPMERKING
Wanneerdemeteen*gemarkeerdedimensievastzit,ishetaanleggen
vandeleidingenviadeonderzijdeeenvoudiguittevoerenzonderdatde
funderinghoefttewordendoorbroken.
5 De volledige basis van de buitenunit moet op een fundering
worden geïnstalleerd. Wanneer een trillingsbestendige mat
wordt gebruikt, moet deze ook op dezelfde manier worden
geplaatst. Maak bij de installatie van de buitenunit op een
niet-meegeleverd frame gebruik van metalen platen om de
framebreedte aan te passen voor stabiele installatie zoals
getoond in de guur.
70 mm
Breedte grondplaat
van buitenunit
De
buitenunit is
niet stabiel
Frame
60mm
Framebreedte
(niet meegeleverd)
FOUT
GOED
Buitenunit is
stabiel
70 mm
Breedte grondplaat
van buitenunit
Frame
100 mm of meer
Metalen plaat
Aanbevolen afmetingen metalen plaat
- (Niet meegeleverd) materiaal: Warmgewalste vloeistalen
- Plaat (SPHC) plaatdikte: 4,5 T
DE UNITS INSTALLEREN
