10.3 ALGEMENE BEDRADING
! LET OP
Alleaanwezigebedradingenelektrischeonderdelenmoetenvoldoenaanlokalebepalingen.
10.3.1 Elektrische bedrading tussen binnen- en buitenunit
• Sluit de elektrische bedrading tussen de binnen- en
buitenunit aan, zoals hieronder weergegeven.
• Volg de lokale voorschriften en richtlijnen bij het aanbrengen
van elektrische bedrading.
• Wanneer de koelmiddelleiding en de bedieningskabels aan
de units gekoppeld zijn in dezelfde koelmiddelcyclus.
• Gebruik een gevlochten kabel (minimaal 0,75 mm²) voor de
bedieningskabel tussen de buitenunit en de binnenunit, en
voor de bedieningskabel tussen de binnenunits.
• Gebruik een kabel met 2 kernen voor de bedieningskabel
(gebruik geen kabel met meer dan 3 kernen).
• Gebruik voor de tussenliggende bedrading ter voorkoming
van ruisvorming bij de units bij lengten van minder dan 300
m afgeschermde kabels, met een kabeldikte conform de
lokale voorschriften.
• Als u meerdere buitenunits wilt aansluiten vanuit één
voedingskabel, brengt u een extra gat aan bij het aansluitgat
voor de voedingskabels.
• Het aanbevolen vermogen van de circuitonderbrekers staat
vermeld in het hoofdstuk "Kabeldiameters".
• Als er voor de aanwezige bedrading geen kabelkanaal is
gebruikt, bevestig dan rubberen bussen met kleefmiddel op
het paneel.
• Alle tussenbedrading en apparatuur moeten voldoen aan
lokale en internationale bepalingen.
• Het afgeschermde gedraaide kabelpaar van de H-LINK moet
geaard zijn aan de kant van de buitenunit.
! LET OP
Letopdeaansluitingvandebesturingsleiding.Eenonjuisteaansluiting
kaneenstoringindePCBveroorzaken.

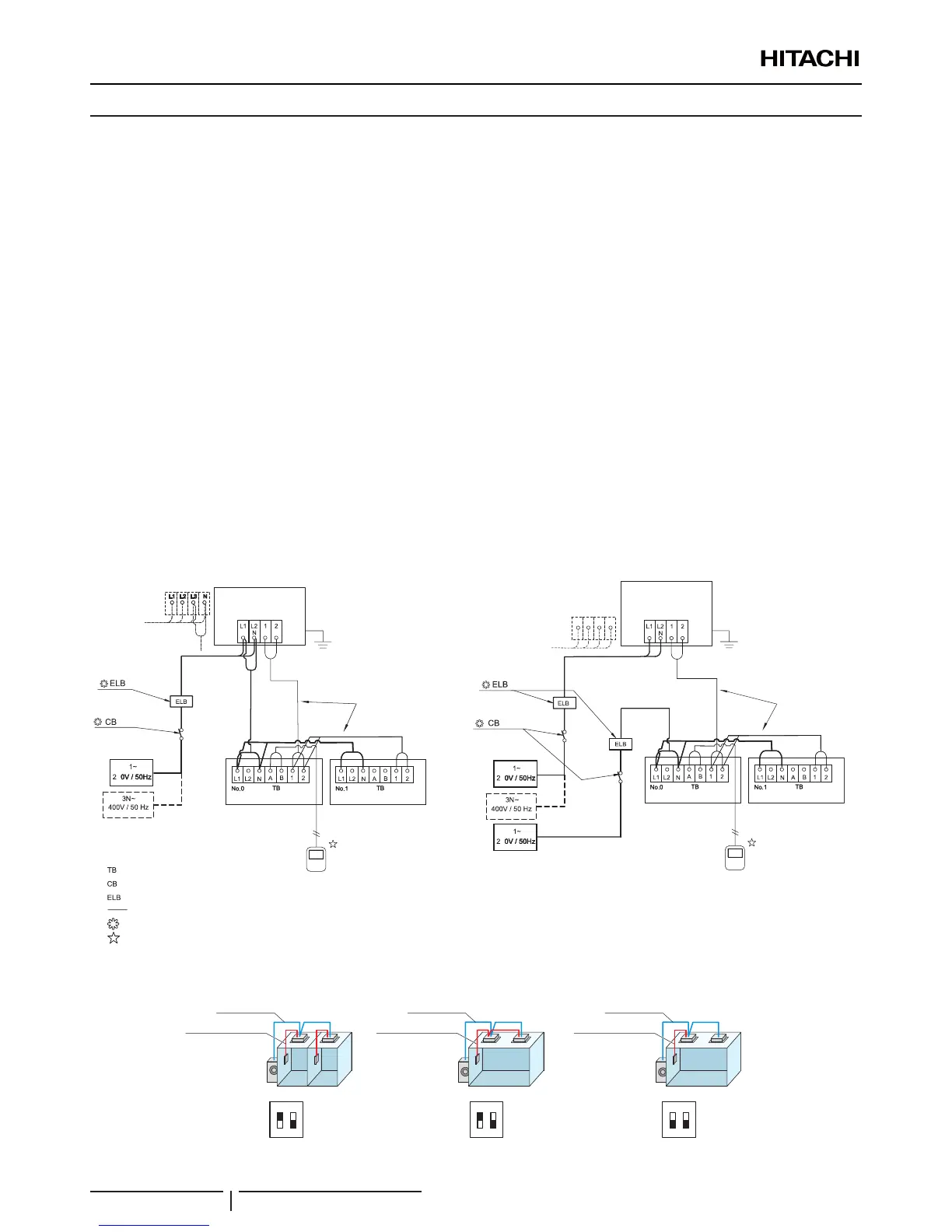

Voedingsbron van de IVX-buitenunit naar de binnenunit
(voorbeeld)
Individuele voedingsbron van de IVX-buitenunit en binnenunit
(voorbeeld)
3
3
3
L1 L2 L3 NL1 L2 L3 N
L1 L2 L3 N
Nr. 0 systeem
voor buitenunit
Nr. 0 systeem
voor buitenunit
Bedrijfslijn
(afgeschermd kabelpaar)
5 V DC (niet-polaire
transmissie,
H-LINK-systeem)
Afstandsbediening
(afgeschermde gedraaid kabelpaar)
Bedrijfslijn
(afgeschermde
gedraaid
kabelpaar)
5 V DC
(niet-polaire
transmissie,
H-LINK-systeem)
Binnenunit
Binnenunit
Aansluitklemplaat
Zekeringautomaat
Aardlekschakelaar
Veldbedrading
Niet-meegeleverd
Optionele accessoire
Afstandsbediening
(afgeschermde gedraaid kabelpaar)
Binnenunit
Binnenunit
Voorbeeld van bedrading
Basiscombinaties (in geval van tweeledige combinatie)
12
ON
DSW6
12
ON
DSW6
12
ON
DSW6
Bedieningskabel
Bedieningskabel
Bedieningskabel
Afstandsbedienings-
kabel
Individuele besturing
Individuele aan/uit-schakeling
Individuele thermo aan/uit-schakeling
Individuele besturing
Simultane aan/uit-schakeling
Individuele thermo aan/uit-schakeling
Simultane besturing
Simultane aan/uit-schakeling
Simultane thermo aan/uit-schakeling
Afstandsbedienings-
kabel
Afstandsbedienings-
kabel
ELEKTRISCHE BEDRADING
