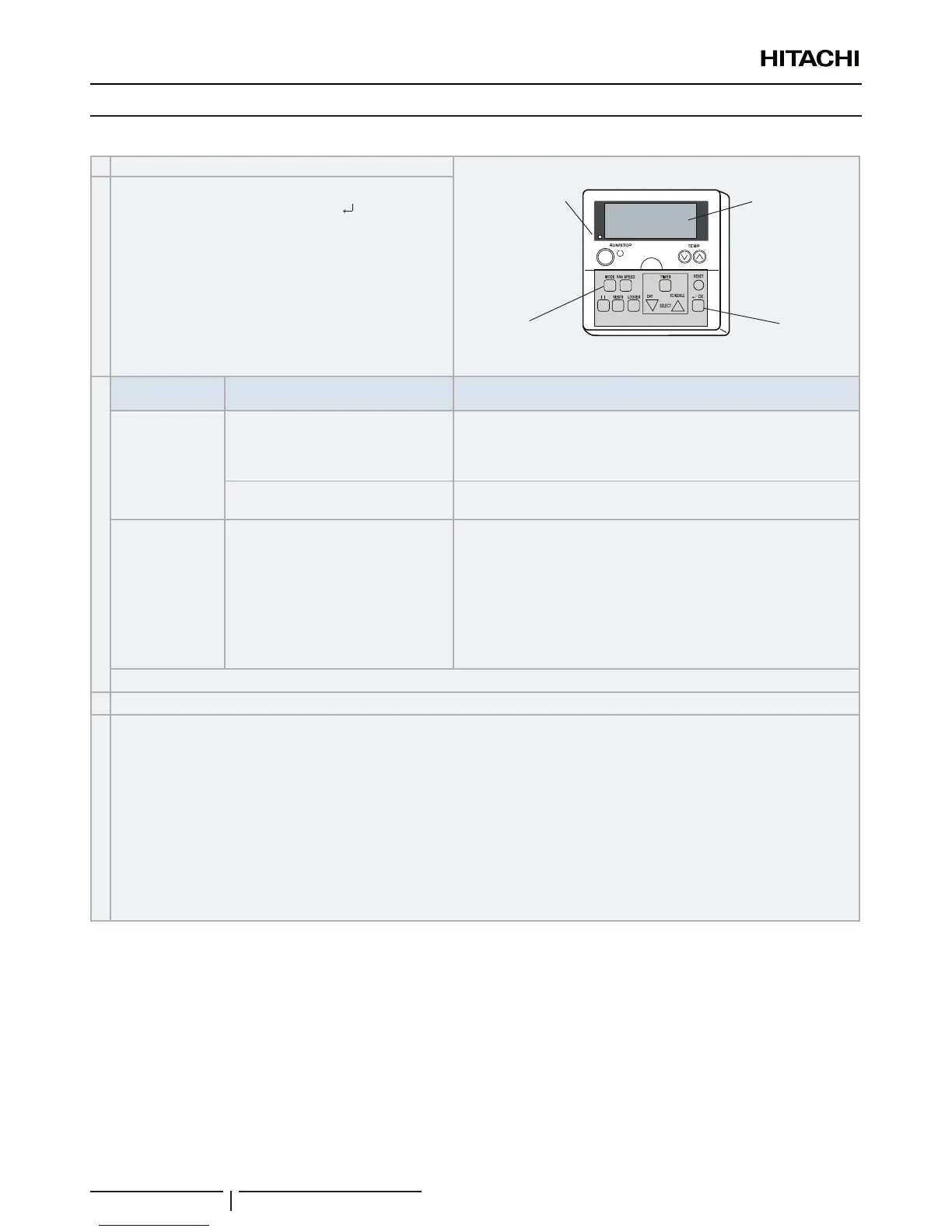

11.1 PROCEDURE VOOR PROEFDRAAIEN MET DE AFSTANDSBEDIENING (PC-ART VOORBEELD)

Schakel de voedingsbron voor de binnen- en buitenunits IN.

Aantal
aangesloten
units
05

Bedrijfslampje

Stel de modus PROEFDRAAIEN in met de afstandsbediening.
Houd tegelijkertijd de knoppen “MODE” en “ OK” gedurende
meer dan 3 seconden in.
a. Als de tekst "TEST RUN" en het aantal units dat is
aangesloten op de afstandsbediening (bijvoorbeeld
“05”) worden aangegeven op de afstandsbediening,
is de kabel van de afstandsbediening correct
aangesloten.→Ga naar 
a. Als er niets wordt weergegeven of als het aantal units
dat wordt aangegeven minder is dan het werkelijke
aantal units, klopt er iets niet. →Ga naar 

Weergave op
afstandsbediening
Mogelijke fouten Controlepunten nadat de voeding UIT is
Geen
De voedingsbron van de buitenunit is niet
ingeschakeld.
De kabel van de afstandsbediening is niet
goed aangesloten.
1 Aansluitingspunten van de aansluitklemplaat van de afstandsbediening
en van de binnenunit.
2 Contact van de klemmen van de kabel voor de afstandsbediening.
De aansluitingsdraden van het netsnoer
zijn niet goed of zitten los.
3 Aansluitingsvolgorde van elke aansluitklemplaat.
4 Schroefbevestiging van elke aansluitklemplaat.
Aantal aangesloten
units is niet correct.
De voedingsbron van de buitenunit is niet
ingeschakeld.
De bedieningskabel tussen de binnenunit
en de buitenunit is niet aangesloten.
De verbinding van de besturingskabels
tussen de binnenunits is niet juist
(wanneer één afstandsbediening wordt
gebruikt voor het besturen van meerdere
units).
5 Instelling van DIP-switch op printplaat.
6 Aansluiting op de PCB.
7 Dit is gelijk aan items  1, 2 en 3.
Terug naar  na controle

Selecteer TEST RUNNING MODE door op de schakelaar "MODE" (COOL of HEAT) te drukken.

Druk op de knop RUN/STOP.
De actie "PROEFDRAAIEN" wordt gestart (de OFF-TIMER van 2 uur wordt ingesteld en het proefdraaien wordt beëindigd nadat de unit twee
uur in bedrijf is geweest, of wanneer u nogmaals op de knop RUN/STOP drukt).
? OPMERKING
• Tijdens het proefdraaien wordt geen rekening gehouden met de temperatuurlimiet en de omgevingstemperatuur tijdens het
verwarmen,zodat de procedureononderbrokenkan wordenafgewerkt;de beveiligingen blijvenechter intact. Daaromkan de
beveiliginginwerkingwordengezettijdenshetproefdraaienvandeverwarmingineenhogeomgevingstemperatuur.
• De werkingstijd van het proefdraaien kan wordengewijzigd / verhoogddoor op de tijdschakelaar in de afstandsbediening te
drukken.
Als de unit niet wordt gestart of het aan/uit-lampje op de afstandsbediening knippert, klopt er iets niet. →Ga naar 
INBEDRIJFSTELLING
