Εγκατάσταση πολλαπλών μονάδων και πολλαπλές σειρές
Τοποθετήστε τον οδηγό για τη ροή αέρα και αφήστε αρκετό ελεύθερο χώρο στη δεξιά και αριστερή
πλευρά.
Όταν χρησιμοποιείται ο οδηγός για τη ροή
αέρα (AG-335A, προαιρετικό), βεβαιωθείτε ότι
ο αποβαλλόμενος αέρας δεν βραχυκυκλώνεται
στην πλευρά της εισόδου αέρα.
A B
0 < L ≤ 1/2H 1/2H < L≤ H 0 < L ≤ 1/2H 1/2H < L≤ H
Ελάχ. 600 Ελάχ. 1400 Ελάχ. 300 Ελάχ. 350
Όταν L > H χρησιμοποιείστε μια βάση για
την εξωτερική μονάδα για να κάνετε το L ≤ H.
Κλείστε τη βάση για να μην επιτρέψετε την
παρακαμπτόμενη έξοδο αέρα.

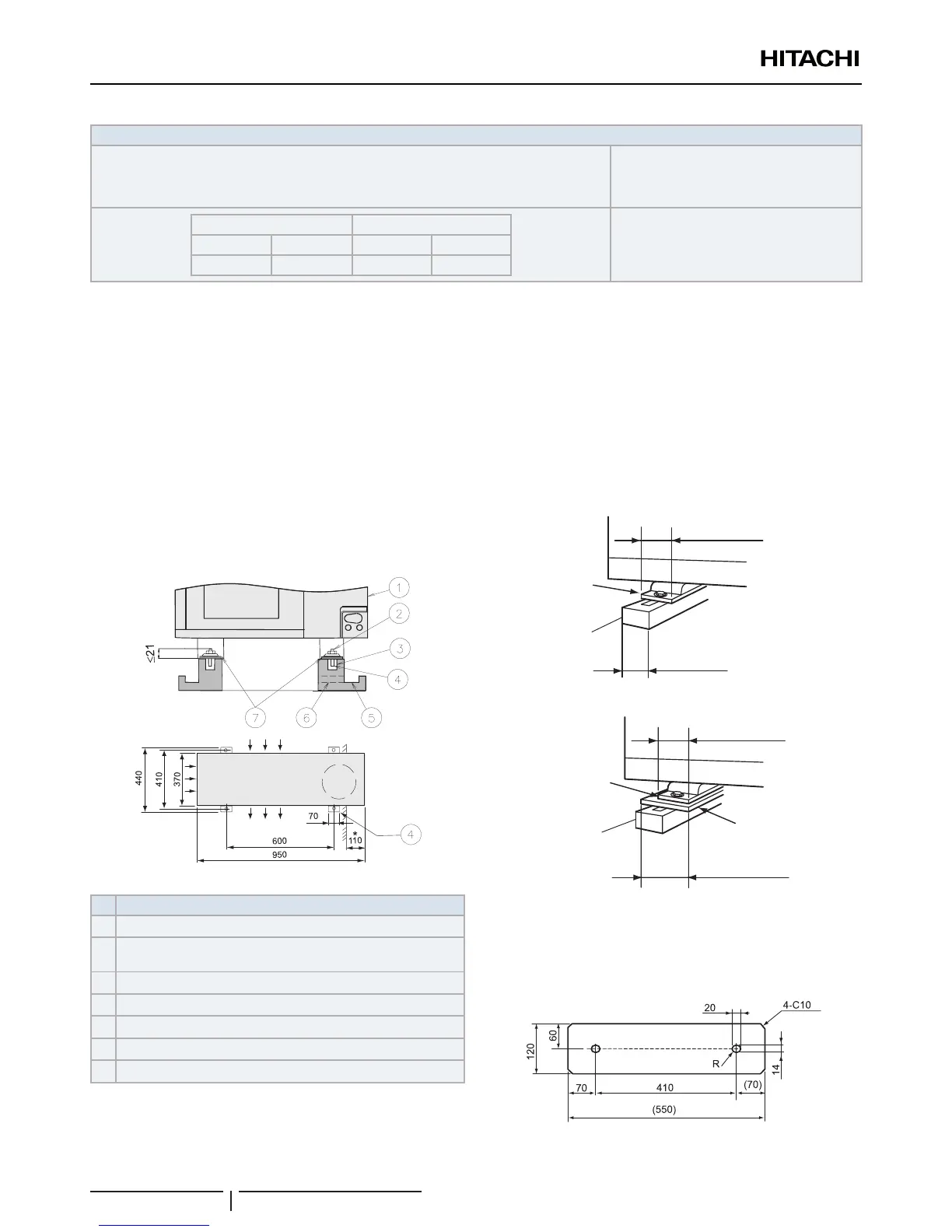

7.1.2 Προετοιμασία του χώρου εγκατάστασης
Βάσεις από τσιμέντο
1 Οι βάσεις πρέπει να είναι επίπεδες και συνιστάται να είναι
100-300 mm ψηλότερα από το επίπεδο του εδάφους.
2 Γύρω από τη βάση, κατασκευάστε κανάλι για τη σωστή
αποχέτευση.
3 Κατά την εγκατάσταση της εξωτερικής μονάδας, στερεώστε
τη μονάδα με ντίζες στερέωσης Μ10.
4 Αν η εγκατάσταση της μονάδας γίνει στη στέγη ή στη
βεράντα, το νερό αποχέτευσης μερικές φορές παγώνει όταν
κάνει πολύ κρύο. Επομένως, εμποδίστε τη ροή του νερού
της αποχέτευσης σε περιοχή που χρησιμοποιούν συχνά
άνθρωποι γιατί γλιστράει.
* Κενό διάστημα για χώρο κατιούσας σωλήνωσης
Αρ. Περιγραφή
Εξωτερική μονάδα
Κόψτε αυτό το τμήμα της βίδας, διαφορετικά είναι δύσκολη η
μετακίνηση του καλύμματος συντήρησης
Οπή (Ø100 x Βάθος 150)
Ντίζα αγκίστρωσης M10 (Οπή Ø12,5)
Αποχέτευση (Πλάτος 100 x Βάθος 150)
Αποχέτευση
Αντικραδασμικό ελαστικό
? ΣΗΜΕΙΩΣΗ
Εάν καταφέρετε να διατηρήσετε την διάσταση με το σύμβολο *, οι
εργασίεςσωληνώσεωναπότηνκάτωπλευράθαείναιεύκολεςχωρίςνα
παρεμβάλλεταιηβάση.
5 Ολόκληρη η εξωτερική μονάδα θα πρέπει να εγκατασταθεί
σε μία βάση. Όταν χρησιμοποιείτε αντικραδασμική
επίστρωση, θα πρέπει να τοποθετηθεί με τον ίδιο τρόπο.
Όταν εγκαθιστάτε την εξωτερική μονάδα σε ένα πλαίσιο του
πελάτη, να χρησιμοποιείτε μεταλλικές πλάκες για τη ρύθμιση
του πλάτους του πελάτη, προκειμένου η εγκατάσταση να
είναι σταθερή, όπως φαίνεται στην εικόνα.
70 mm
Πλάτος βάσης
εξωτερικής μονάδας
Η εξωτερική
μονάδα
είναι
ασταθής
Πλαίσιο
60mm
Πλάτος πλαισίου (δεν παρέχεται)
ΛΑΘΟΣ
ΣΩΣΤΟ
Η εξωτερική
μονάδα είναι
σταθερή
70 mm
Πλάτος βάσης
εξωτερικής μονάδας
Πλαίσιο
100 χιλιοστά ή
περισσότερο
Μεταλλική πλάκα
Συνιστώμενο μέγεθος μεταλλικής πλάκας
- (Μη παρεχόμενο) Υλικό: Θερμά εξελασμένη πλάκα
μαλακού
- χάλυβα (SPHC) Πάχος πλάκας: 4,5 T
ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΩΝ
PMML0395B rev.0 - 11/2015
188
