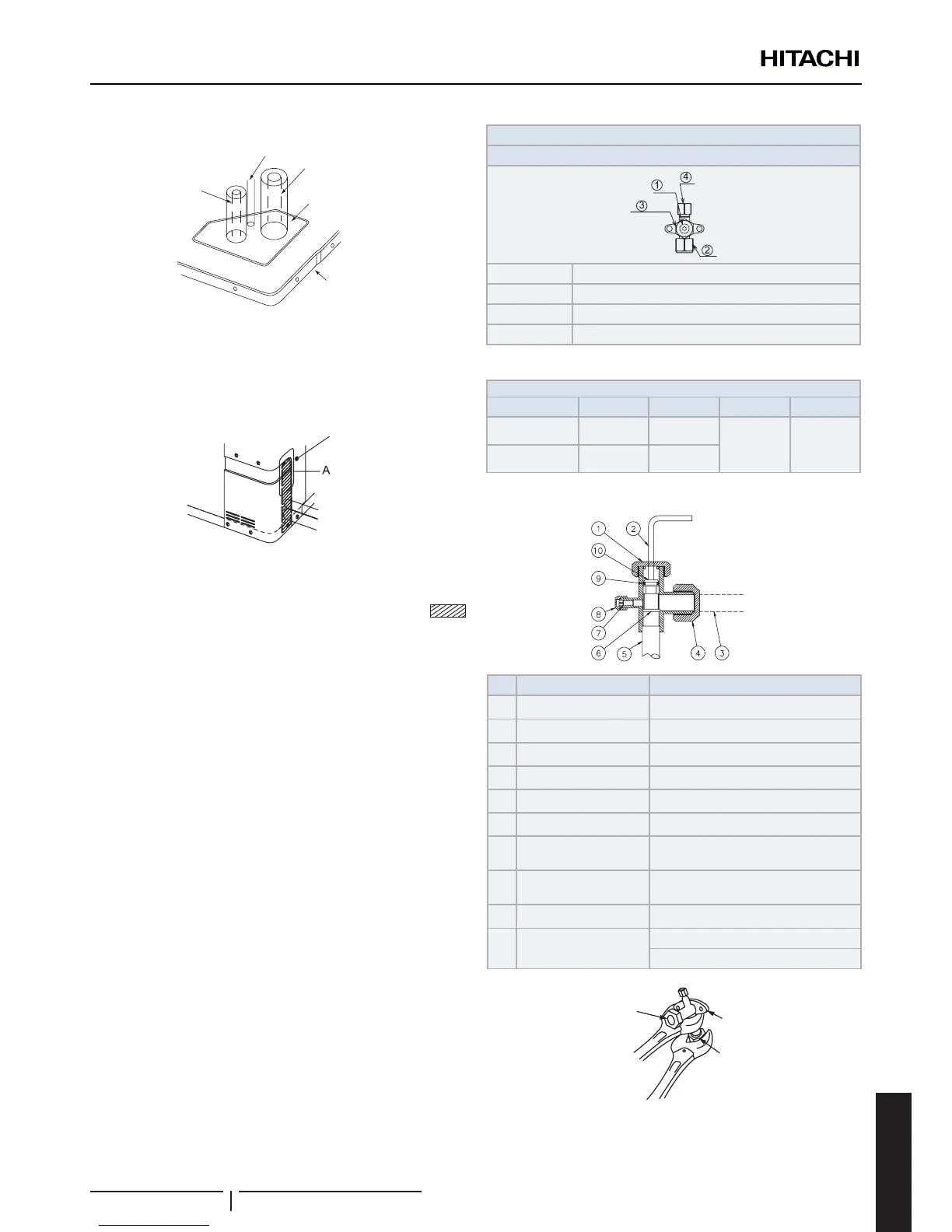

b. Για την κατιούσα σωλήνωση
Σωληνώσεις
αερίου
Έτοιμη οπή
Κάτω βάση
Καλώδια
Σωληνώσεις
υγρού
? ΣΗΜΕΙΩΣΗ
Τα καλώδια δεν πρέπει να έρχονται σε άμεση επαφή με τους
σωλήνες.
c. Για τη σύνδεση σωλήνωσης στην πίσω πλευρά
Πίσω κάλυμμα
? ΣΗΜΕΙΩΣΗ
Αφαιρέστετοκάλυμματηςπίσωσωλήνωσηςτοοποίοβρίσκεται
κάτωαπότοκάλυμματηςπίσωπλευράςκαιαφαιρέστετο
μέροςπουείναιμετάτησχισμή.
2 Τοποθετήστε ξανά το κάλυμμα σωληνώσεων για να μην μπει
νερό στη μονάδα. Στεγανοποιήστε τις οπές στις οποίες έχουν
εισαχθεί σωλήνες και καλώδια με τη βοήθεια μόνωσης (μη
παρεχόμενη).
3 Εάν συνδέσετε τους σωλήνες εμπορίου απευθείας με
βαλβίδες διακοπής, συνιστάται να χρησιμοποιήσετε ένα
εργαλείο για το λύγισμα των σωλήνων.
4 Ελέγξτε για να βεβαιωθείτε ότι οι βαλβίδες διακοπής έχουν
κλείσει τελείως προτού συνδέσετε τους σωλήνες.
5 Συνδέστε τους μη παρεχόμενους σωλήνες ψυκτικού με την
εσωτερική και την εξωτερική μονάδα. Εφαρμόστε μικρή
ποσότητα λαδιού στη επαφή του ρακόρ και του σωλήνα,
πριν από το σφίξιμο.
6 Αφού συνδέσετε τις σωληνώσεις ψυκτικού, σφραγίστε το
κενό μεταξύ της έτοιμης οπής και των σωλήνων ψυκτικού με
μονωτικό υλικό.
7 Η λειτουργία της βαλβίδας διακοπής πρέπει να γίνει
σύμφωνα με την παρακάτω εικόνα.
Βαλβίδα διακοπής εξωτερικής μονάδας
Με στέλεχος
Βαλβίδα με στέλεχος
Ρακόρ
Τάπα
Σύνδεση ελέγχου για θύρα συντήρησης
Κλειστό κατά τη μεταφορά
Ροπή σφιξίματος (Nm)
Βαλβίδα υγρού 7-9 33-42
33-42 14-18
Βαλβίδα αερίου 9-11 68-82
Με στέλεχος
Αρ. Περιγραφή Παρατηρήσεις
Τάπα
Κλειδί Allen Hex 4 mm
Σωληνώσεις ψυκτικού Μη παρεχόμενο
Ρακόρ
Πίεση ψυκτικού Προς εξωτερική μονάδα
Επιφάνεια έδρασης Πλήρως κλειστή θέση
Σύνδεση ελέγχου
Μόνο ο σωλήνας πλήρωσης μπορεί
να συνδεθεί
Καπάκι εισόδου
πλήρωσης
Δακτύλιος O Ελαστικό
Βαλβίδα με στέλεχος
Ανοιχτό - Αριστερόστροφα
Κλειστό - Δεξιόστροφα
Μην χρησιμοποιείτε
δύο κλειδιά σε αυτή
τη θέση Εάν κάνετε
κάτι τέτοιο, θα
προκύψει διαρροή
Βαλβίδα αναστολής
(Με στέλεχος)
Ρακόρ
ΣΩΛΗΝΩΣΕΙΣ ΨΥΚΤΙΚΟΥ & ΠΛΗΡΩΣΗ ΜΕ ΨΥΚΤΙΚΟ ΜΕΣΟ
