Instalacionesmúltiplesymúltipleslas
Monte la guía de ujo de aire y deje un espacio suciente a ambos lados, derecho e izquierdo.
Si utiliza una guía de ujo de aire (AG-335A,
opcional), compruebe que el aire expulsado
no está en cortocircuito en el lateral de
entrada de aire.
A B
0 < L ≤ 1/2H 1/2H < L≤ H 0 < L ≤ 1/2H 1/2H < L≤ H
Mín. 600 Mín. 1400 Mín. 300 Mín. 350
Si L > H, use una base para la unidad
exterior para lograr que L ≤ H. Cierre la base
para evitar que pase el aire expulsado.

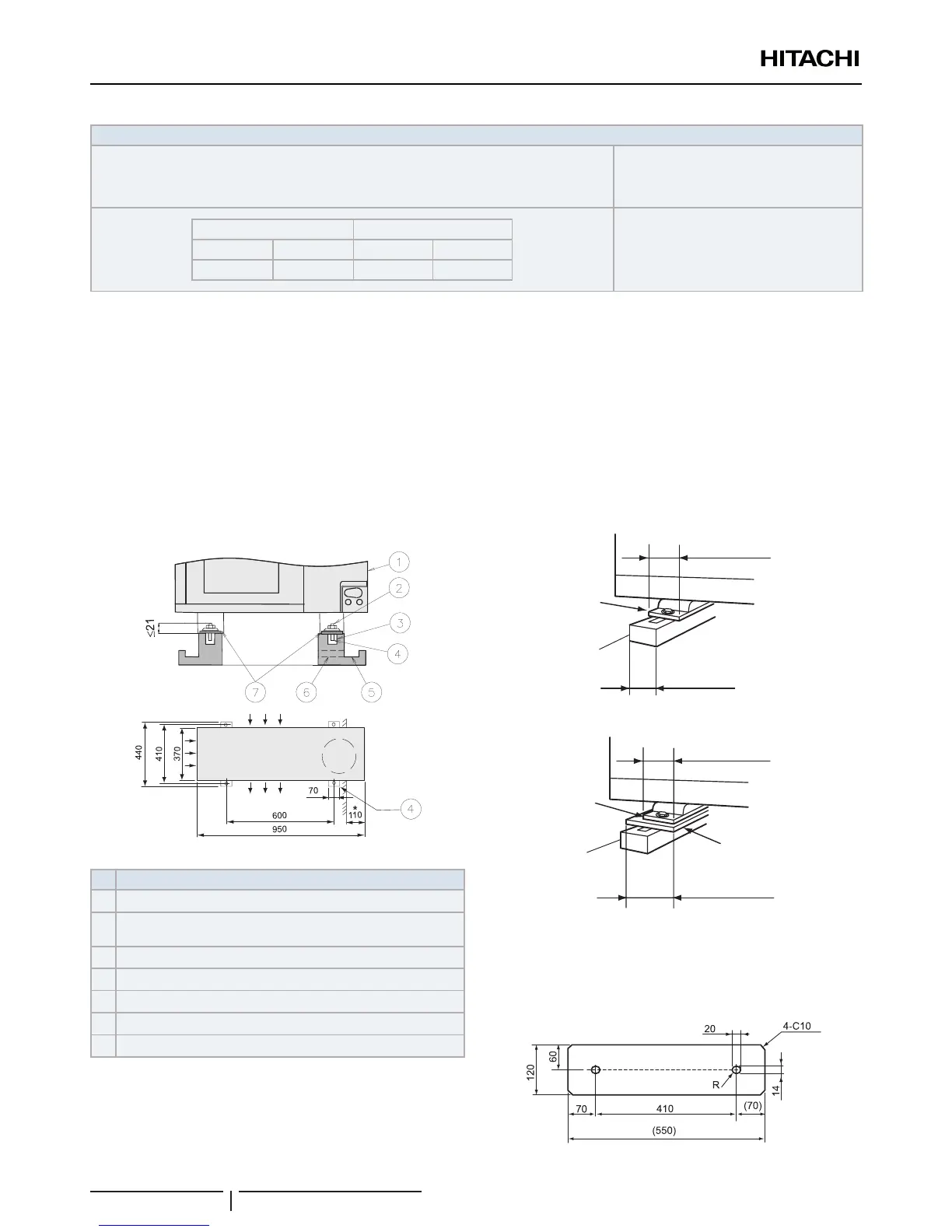

7.1.2 Espacio para la instalación

Cimentación de hormigón
1 La cimentación debe ser plana y se recomienda que esté de
100 a 300 mm por encima del nivel del suelo.
2 Instale un desagüe alrededor de la cimentación para que
éste se realice sin problemas.
3 Fije la unidad exterior con pernos de anclaje M10.
4 Cuando se instala la unidad en un tejado o galería, es
posible que el agua de desagüe se hiele en las mañanas
más frías. Por lo tanto, evite drenar en áreas utilizadas
frecuentemente por personas, ya que resultan resbaladizas.
* Espacio para tuberías con pendiente descendente
Nº Descripción

Unidad exterior

Corte esta parte del perno. De lo contrario, resultará difícil retirar
la tapa de servicio.

Oricio en el mortero (Ø100 x 150 de fondo)

Perno de anclaje M10 (oricio de Ø12,5)

Desagüe (100 de ancho x 150 de fondo)

Desagüe

Caucho antivibraciones
? NOTA
Cuandosehayaobtenidoladimensiónindicadaporlamarca*,serámuy
fácilinstalarlastuberíasdesdelaparteinferior,sinlainterferenciadela
cimentación.
5 Toda la base de la unidad debe estar asentada en una
base. Cuando utilice una alfombra de caucho a prueba de
vibraciones, también debe colocarse de la misma forma. Si
instala la unidad exterior en el marco suministrado por el
instalador, utilice placas de metal para ajustar el ancho del
marco a n de conseguir una instalación estable, tal y como
se indica en la siguiente gura.
70 mm Ancho de la base
de la unidad exterior
La unidad
exterior no
es estable
Marco
60mm Ancho del marco
(suministrado por el instalador)
INCORRECTO
CORRECTO
La unidad
exterior es
estable
70 mm Ancho de la base
de la unidad exterior
Marco
100 mm o más
Placa metálica
Tamaño recomendado de la placa de metal
- Material (suministrado por el instalador): Placa de acero
blando laminada en caliente
- Placa (SPHC), grosor: 4,5 T
INSTALACIÓN DE LAS UNIDADES
PMML0395B rev.0 - 11/2015
28
