Mehrere Geräte in Reihe und Installationen mit mehreren Geräten
Montieren Sie die Luftstromhaube und lassen Sie an der rechten und linken Seite ausreichend
Freiraum
Wenn Sie die Luftstromhaube (AG-335A,
optional) verwenden, prüfen Sie, dass
die ausströmende Luft nicht mit der
Lufteinlassseite kurz geschlossen ist.
A B
0 < L ≤ 1/2H 1/2H < L≤ H 0 < L ≤ 1/2H 1/2H < L≤ H
Min. 600 Min. 1400 Min. 300 Min. 350
Wenn L > H ist verwenden Sie für das
Außengerät eine Grundplatte, um L ≤ H zu
machen. In der Nähe der Grundplatte darf
kein Luftauslass vorbeigeleitet werden.

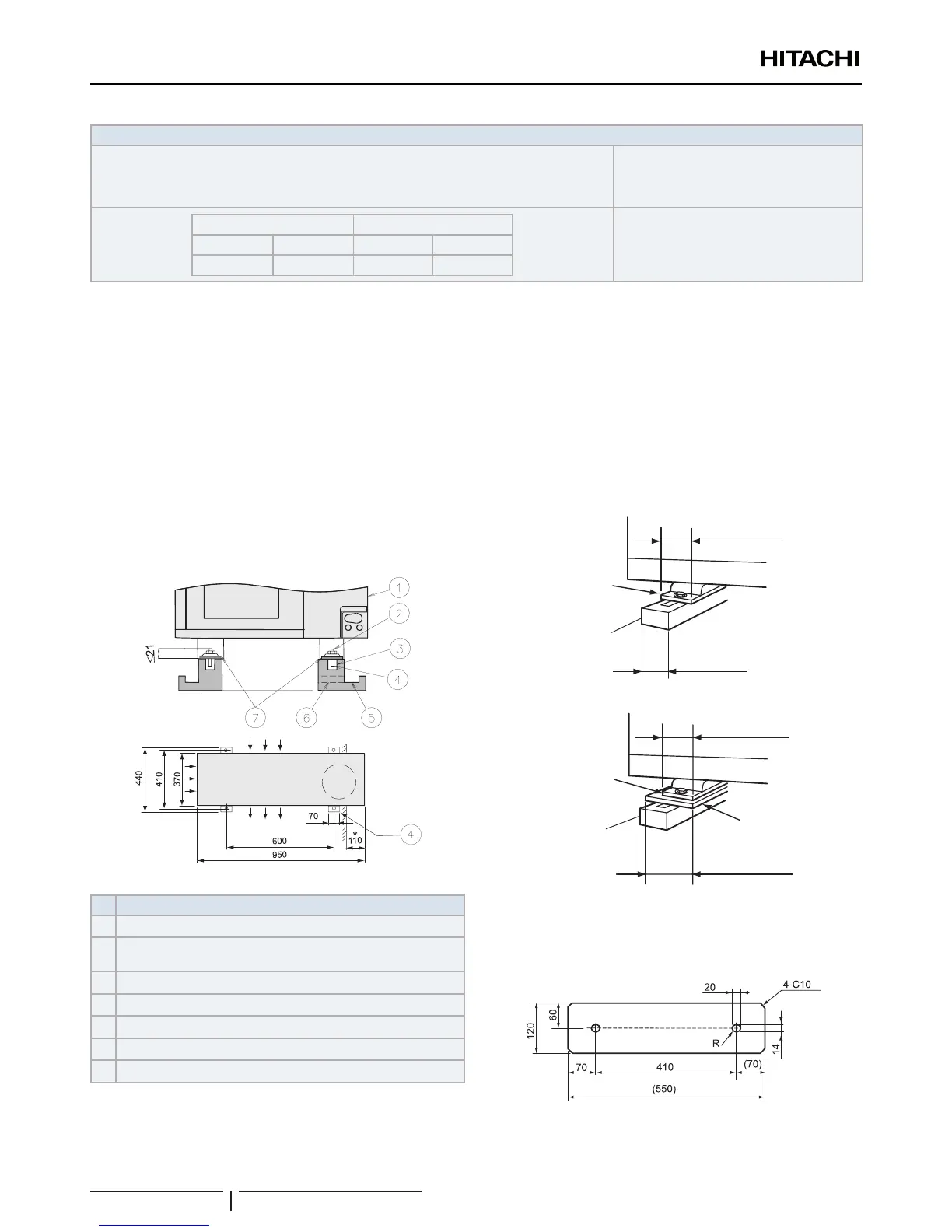

7.1.2 Voraussetzungen für den Installationsort

Betonfundament
1 Das Fundament kann ebenerdig sein; empfohlen werden
100-300 mm über Bodenniveau.
2 Installieren Sie eine Wasserablaufdrainage um die
Fundamentplatte herum.
3 Wenn Sie das Außengerät installieren, befestigen Sie es mit
Ankerschrauben vom Typ M10.
4 Wenn Sie das Außengerät auf einem Dach oder auf einer
Terrasse installieren, kann das Abusswasser bei kälteren
Temperaturen gefrieren. Vermeiden Sie deshalb den Abuss
in Bereichen, die oft betreten werden, da sonst Rutschgefahr
besteht.
* Abstand für untere Rohrleitungen
Nr. Beschreibung

Außengerät

Schneiden Sie diesen Teil der Schraube ab. Andernfalls kann die
Wartungsklappe nur schwer entfernt werden.

Mörtelaussparung (Ø100 x Tiefe 150)

Ankerschraube M10 (Bohrung Ø 12,5)

Drainage (100 Breite x 150 Tiefe)

Abuss

Vibrationsdämpfergummi.
? HINWEIS
Wenn die mit einem * markierten Maße eingehalten werden, ist das
AnschließenderRohrevonuntenohneStörungendurchdenUntergrund
leichtmöglich.
5 Der gesamte Fuß des Außengeräts sollte bei der Installation
auf dem Untergrund stehen. Bei der Verwendung einer
Vibrationsdämpfermatte sollte das Gerät genauso platziert
werden. Wenn Sie das Außengerät auf einem Rahmen
(nicht mitgeliefert) installieren, verwenden Sie entsprechend
breite Metallplatten, um, wie in der Abbildung gezeigt, eine
ausreichende Auagestabilität zu erzielen.
70 mm
Grundplattenbreite
des Außengeräts
Außengerät
liegt nicht
stabil auf
Rahmen
60mm
Rahmenbreite
(nicht mitgeliefert)
FALSCH
RICHTIG
Außengerät
liegt stabil auf
70 mm
Grundplattenbreite
des Außengeräts
Rahmen
100mm oder mehr
Metallplatte
Empfohlene Metallplattengröße
- (Nicht mitgeliefert) Material: heiß gewalzte Baustahlplatte
- (SPHC) Plattenstärke: 4,5 T
GERÄTEINSTALLATION
PMML0395B rev.0 - 11/2015
48
