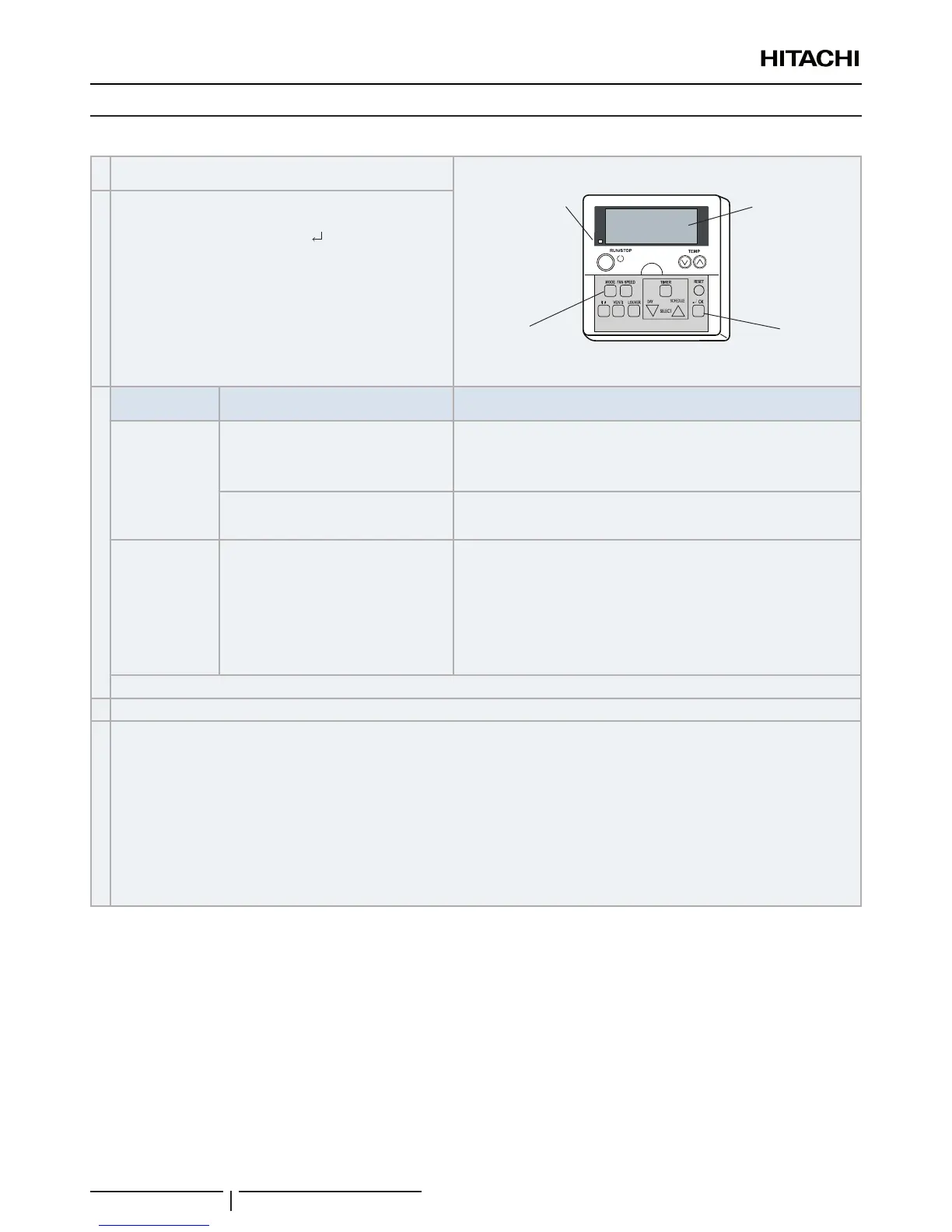

11.1 TESTLAUFVERFAHREN ÜBER FERNBEDIENUNG (BEISPIEL PC-ART)

Schalten Sie die Stromversorgung der Innen- und der
Außengeräte ein.

Anzahl der
angeschlossenen
Geräte
05

Betriebsanzeige

Aktivieren Sie mithilfe der Fernbedienung den Modus
TESTLAUF.
Drücken Sie die Tasten „MODE“ und „ OK“ gleichzeitig länger
als 3 Sekunden.
a. Erscheinen in der Anzeige die Meldung TEST
RUN und die Anzahl der angeschlossenen Geräte
(z. B. “05”), so stimmt die Verkabelung des
Fernbedienungskabels.→Weiter mit 
b. Wenn keine Anzeige erscheint oder die angezeigte
Anzahl der Geräte geringer als die tatsächliche Anzahl
der Geräte ist, liegt ein Fehler vor.→Weiter mit 

Anzeige auf der
Fernbedienung
Fehlerursache Zu überprüfende Punkte nach dem Ausschalten der Stromversorgung
Keine Anzeige
Die Stromversorgung des Außengeräts ist
nicht eingeschaltet.
Der Anschluss des Fernbedienungskabels
ist falsch.
1 Anschlussstellen des Fernbedienungskabels Anschlussleiste von
Fernbedienung und Innengerät.
2 Kontakt der Anschlüsse des Fernbedienungskabels
Die Stromkabel sind nicht richtig
angeschlossen oder die Verbindungen
haben sich gelockert.
3 Anschlussreihenfolge an jeder Anschlussleiste
4 Schraubbefestigung der einzelnen Anschlussleisten.
Die Anzahl der
angeschlossenen
Innengeräte
stimmt nicht
Die Stromversorgung des Außengeräts ist
nicht eingeschaltet.
Die Betriebsleitung zwischen Innengerät
und Außengerät ist nicht angeschlossen.
Die Verbindung der Steuerkabel zwischen
den Innengeräten ist nicht korrekt. (Wenn
mit einer Fernbedienung mehrere Geräte
bedient werden)
5 Einstellung des DIP-Schalters an der Leiterplatte
6 Anschluss an PCB
7 Identisch mit den Punkten  1, 2 und 3.
Fahren Sie nach der Überprüfung mit Schritt  fort.

Wählen Sie durch Drücken der Taste MODE den TEST RUNNING MODE (Testlaufmodus) (COOL oder HEAT) aus.

Den Schalter RUN/STOP betätigen.
Nun beginnt der Testlaufbetrieb. (Der AUS-TIMER für 2 Stunden wird aktiviert, und der Betrieb TESTLAUF wird nach 2 Stunden oder durch
nochmaliges Drücken der Taste RUN/STOP beendet.)
? HINWEIS
• Während des Testlaufs werden Temperaturgrenzwerte undAußentemperatur im Heizbetrieb ignoriert, damit keine Unterbrechung des
Testlaufs auftritt. DieSicherungseinrichtungen sind jedochaktiv. Daher sprechenwährend desTestlaufs imHeizungsbetrieb bei hohen
AußentemperaturenmöglicherweisedieSicherungseinrichtungenan.
• DieTestlaufzeit kann durch Drücken der Zeittaste in der Fernbedienung geändert / erhöht werden.
Sollte das Gerät nicht anlaufen oder sollte die Betriebsanzeige der Fernbedienung blinken, liegt eine Störung vor. →Weiter mit 
INBETRIEBNAHME
