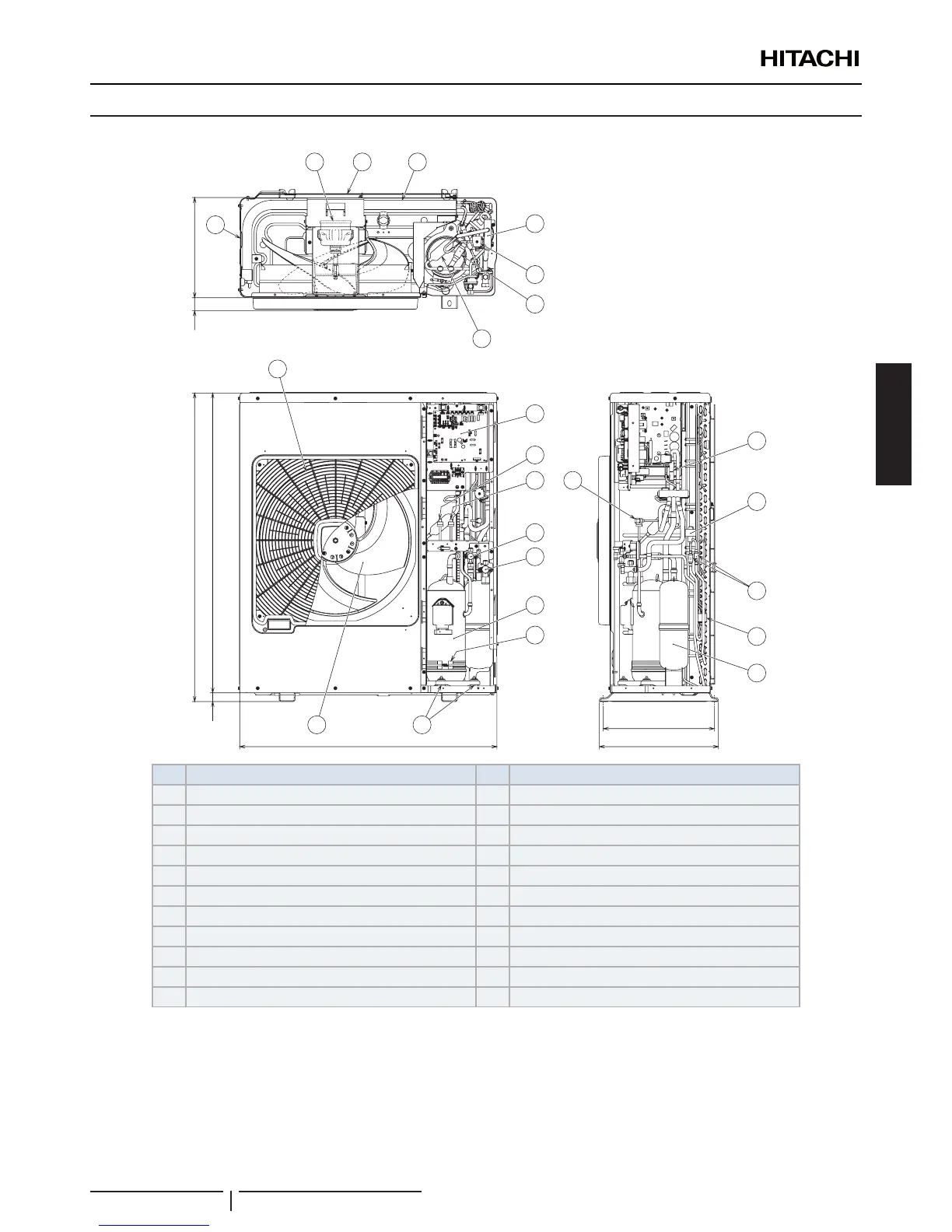

6.2 RAS-(5-6)H(V)NC1E
410
3
4
37048
22
22 2
7
9
1108
1140
32
950
21
15
14
8
5
13
440
6
1
10
11
5
18
12
17
16
19
20
Nº Nom de la pièce Nº Nom de la pièce
1 Compresseur 12 Clapet anti-retour
2 Échangeur de chaleur 13 Accumulateur
3 Ventilateur à hélice 14 Clapet anti-retour
4 Moteur du ventilateur 15 Coffret électrique
5 Filtre 16 Pressostat haute pression pour protection
6 Distributeur 17 Pressostat de commande
7 Robinet inverseur 18 Silencieux
8 Soupape de sécurité à contrôle par micro-ordinateur 19 Résistance du carter
9 Électrovanne 20 Caoutchouc amortisseur de vibrations (4 pièces)
10 Soupape d'arrêt de conduit de gaz 21 Sortie d'air
11 Soupape d'arrêt de conduite de liquide 22 Prise d'air
NOMENCLATURE DES PIÈCES
