Installationssurplusieurslesetmultiples
Montez le guide du débit d'air et laissez assez de place à droite et à gauche
En utilisant le guide du débit d'air (AG-335A,
optionnel), vériez que l'air de refoulement
n'est pas court-circuité sur le côté de la prise
d'air
A B
0 < L ≤ 1/2H 1/2H < L≤ H 0 < L ≤ 1/2H 1/2H < L≤ H
Min 600 Min 1400 Min 300 Min 350
Lorsque L > H, utilisez un support pour
groupe extérieur pour que L ≤ H.
Fermez le support pour éviter le
contournement de la sortie d'air.

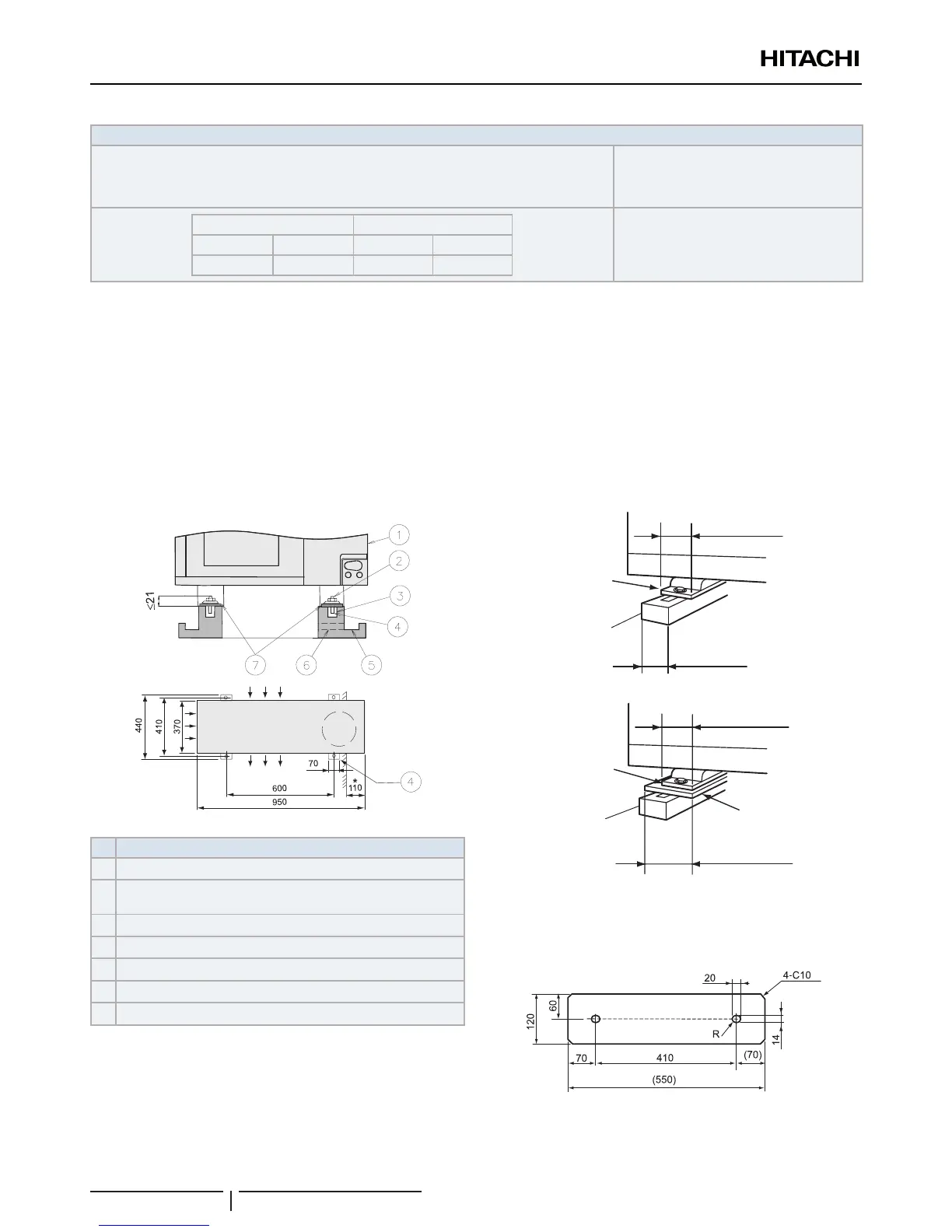

7.1.2 Sélection de l'espace d'installation

Socle en béton
1 L'assise doit être horizontale et à 100-300 mm au-dessus du
niveau du sol.
2 Prévoyez un canal d’évacuation autour de l’assise.
3 Fixez le groupe extérieur à l'aide de boulons d'ancrage M10.
4 Si vous installez le groupe sur un toit ou une véranda,
l'eau d'écoulement peut se transformer en glace par temps
froid. Évitez donc de laisser l'eau s'écouler dans des zones
passantes à cause des risques de glissade.
* Espace pour les tuyauteries orientées vers le bas
Nº Description

Groupe extérieur

Coupez cette partie du boulon, sans cela, il est difcile de retirer
le panneau de branchement

Embase à remplir de mortier (Ø100 x prof. 150)

Boulon d'ancrage M10 (Orice de Ø 12,5)

Évacuation (largeur 100 x profondeur 150)

Évacuation

Caoutchouc anti-vibrations
? REMARQUE
Sivousrespectezladistanceindiquéeparun*,vouspourrezréaliserles
travauxdetuyauterieparlebassansêtregênéparl’assise.
5 La totalité de la base du groupe extérieur doit être installée
sur une assise. En cas d'utilisation de tapis antivibrations,
il devrait aussi être installé de la même façon. Si vous
installez le groupe extérieur sur un châssis fourni sur site,
utilisez des plaques métalliques pour ajuster la largeur du
châssis an de garantir la stabilité de l’installation comme le
montre la gure.
70 mm
Largeur de la base
du groupe extérieur
Le groupe
extérieur est
instable
Châssis
60mm
Largeur du châssis
(Fourni sur site)
INCORRECT
CORRECT
Le groupe
extérieur est
stable
70 mm
Largeur de la base
du groupe extérieur
Châssis
100mm ou plus
Plaque métallique
Taille de plaque métallique recommandée
- (Fourni sur site) Matériau : acier doux laminé à chaud
- Plaque (SPHC) Épaisseur de la plaque : 4,5 T
INSTALLATION DES UNITéS
PMML0395B rev.0 - 11/2015
68
