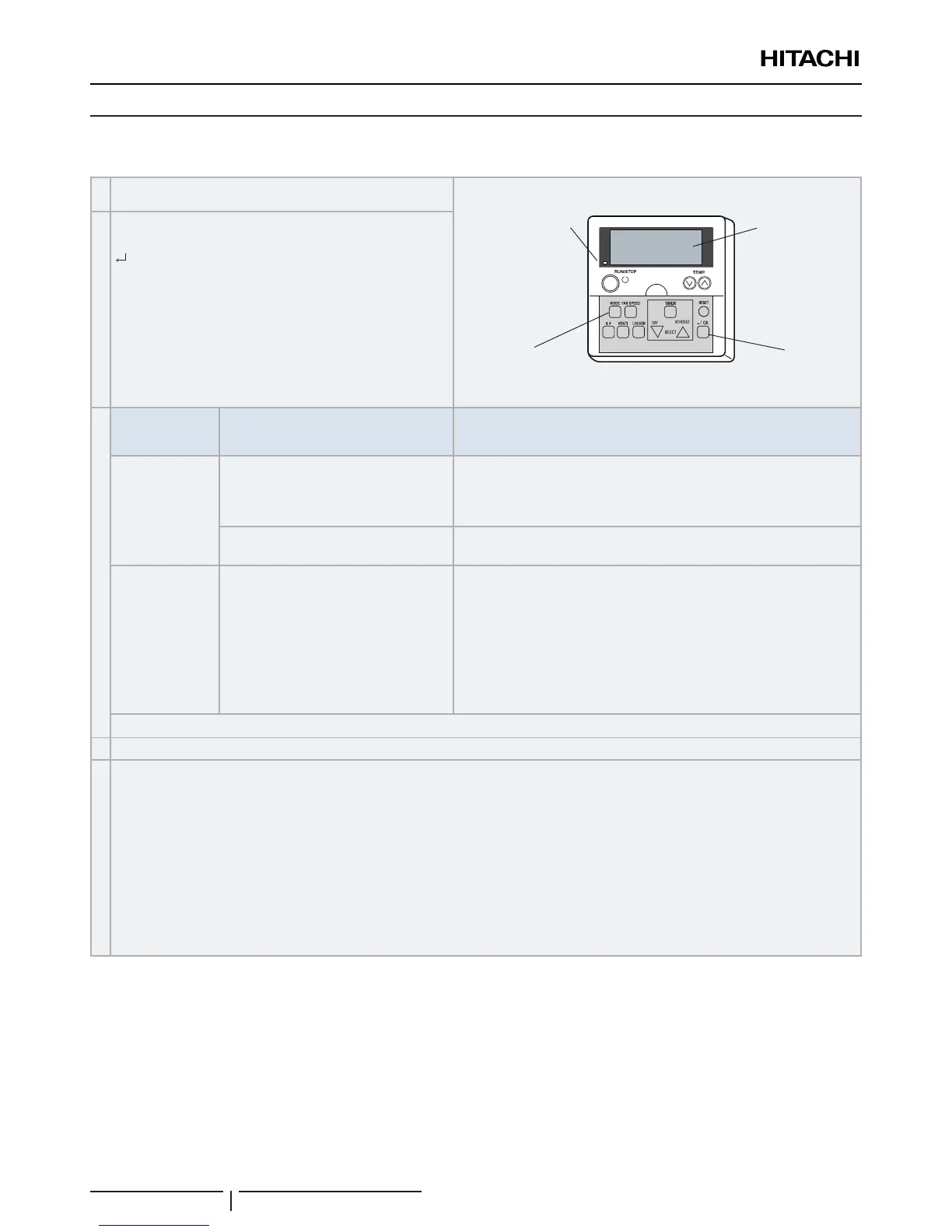

11.1 PROCÉDURE DE TEST DE FONCTIONNEMENT AVEC LA TÉLÉCOMMANDE
(EXEMPLE PC-ART)

Mettez les unités intérieures et le groupe extérieur sous tension
(ON).

Comptage
des unités
connectées
05

Lampe-témoin de
fonctionnement

Passez en mode test de fonctionnement sur la télécommande.
Appuyez simultanément sur la touche « MODE » et la touche «
OK » pendant plus de 3 secondes.
a. Si la télécommande afche « TEST DE
FONCTIONNEMENT » ainsi que le numéro de
comptage des unités connectées à la télécommande
(par exemple « 05 ») la connexion du câble de la
télécommande est correcte.→Passez au point 
b. Si aucune indication n'est afchée ou si le nombre
d’unités indiqué est inférieur au nombre réel d’unités,
des anomalies sont présentes.→Passez au point 

Indication de
l'interrupteur de
télécommande
Anomalie Points de contrôle après mise hors tension (OFF)
Aucune indication
Le groupe extérieur n'est pas sous
tension.
La connexion du câble de la
télécommande est incorrecte.
1 Points de connexion du câble de télécommande au bornier de la
télécommande et de l'unité intérieure.
2 Contact des bornes du câble de télécommande
Les câbles de connexion de l'alimentation
sont défaillants ou mal connectés.
3 Ordre de connexion de chaque bornier
4 Serrage des vis de chaque bornier.
Nombre d’unités
connectées
incorrect
Le groupe extérieur n'est pas sous
tension.
Le câble de la ligne de service entre l'unité
intérieure et le groupe extérieur n'est pas
raccordé.
Les câbles de commande entre les unités
intérieures sont mal connectés (lorsqu’une
télécommande commande plusieurs
unités).
5 Réglage du commutateur DIP sur la carte à circuits imprimés
6 Connexion à la PCB
7 Identique aux points  1, 2, et 3.
Retournez au point  après la vérication.

Sélectionnez le mode TEST RUNNING en appuyant sur la touche MODE (COOL ou HEAT)

Relâchez l'interrupteur marche/arrêt (Run/Stop).
Le test de fonctionnement est lancé. (La minuterie d'arrêt est réglée sur 2 heures et le test de fonctionnement se termine après 2 heures de
fonctionnement de l’unité ou en appuyant une nouvelle fois sur l'interrupteur marche/arrêt (Run/Stop).
? REMARQUE
• Le mode test de fonctionnementnetientpascomptedelalimitedetempératureetdelatempératureambiantequandlechauffage
fonctionneand'évitertouteinterruption,maislesprotectionssontenvigueur.Laprotectionpeutdoncs'activerquandletestde
fonctionnementenmodechauffageestexécutédansunetempératureambianteélevée.
• Laduréedutestdefonctionnementpeut-êtremodiée/augmentéeenappuyantsurlatoucheTIMEdelatélécommande.
Si l’unité ne se met pas en marche ou si le témoin de fonctionnement de la télécommande clignote, c’est qu’il y a une anomalie. →Passez au
point 
MISE EN SERVICE
PMML0395B rev.0 - 11/2015
78
