Installazionimultipleemulti-la
Montare la guida della portata d’aria (elemento opzionale) e aprire il lato destro e quello sinistro.
Nell'utilizzare una guida della portata d'aria
(AG-335A, opzionale), vericare che l'aria
espulsa non sia cortocircuitata nel lato di
ingresso dell'aria.
A B
0 < L ≤ 1/2H 1/2H < L≤ H 0 < L ≤ 1/2H 1/2H < L≤ H
Min. 600 Min. 1400 Min. 300 Min. 350
Se L > H utilizzare una base per unità esterna
in modo che L ≤ H.
Chiudere la base per impedire il bypassaggio
dell’aria in uscita.

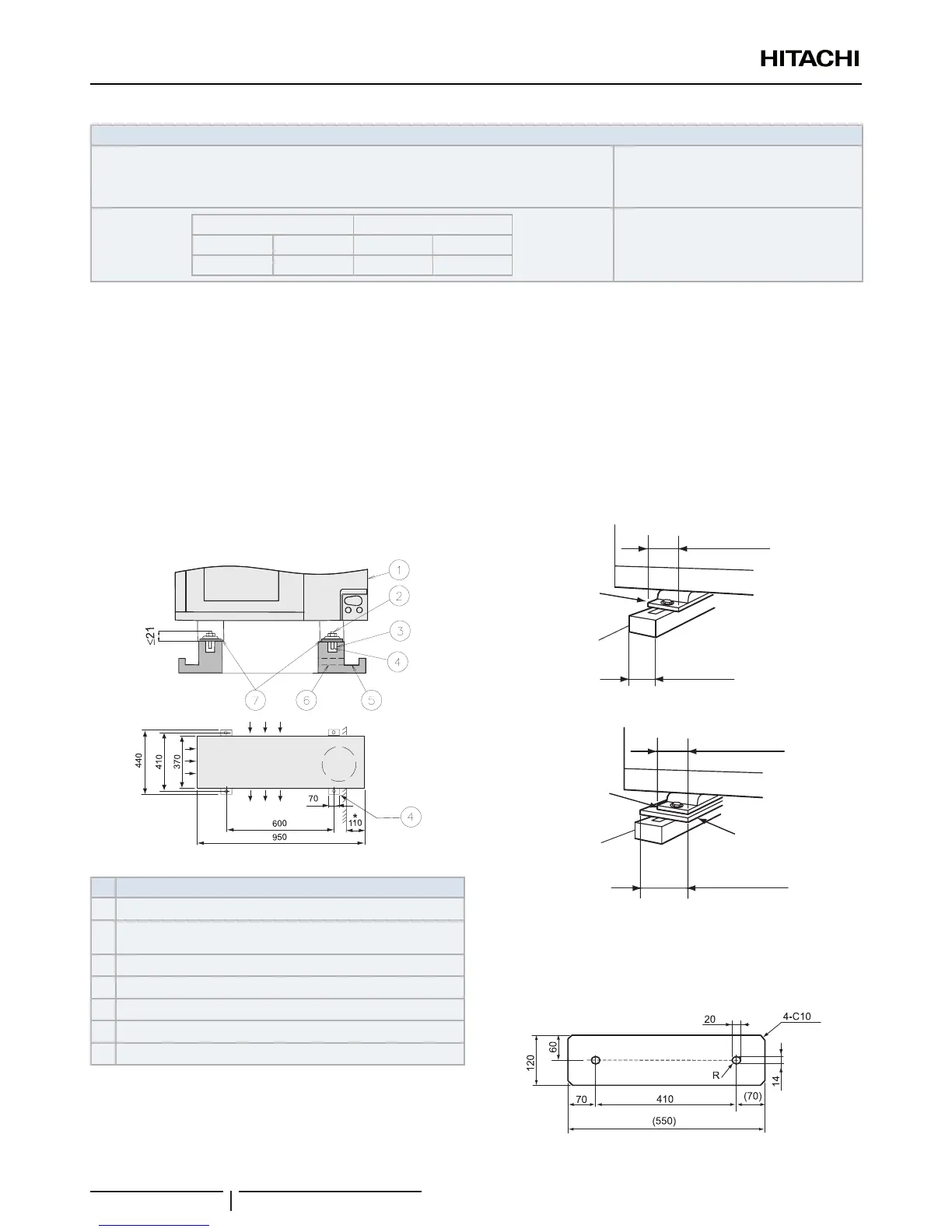

7.1.2 Disposizioni relative al punto di installazione

Base di appoggio in cemento
1 Si consiglia una base di appoggio livellata e 100-300mm al
di sopra del livello del pavimento.
2 Per far scorrere regolarmente il drenaggio, predisporre uno
scolo intorno alla base di appoggio.
3 Per installare l’unità esterna, ssarla con perni di ancoraggio
M10.
4 Nel caso di un’installazione su tetto o su veranda, ricordare
che a volte l’acqua di drenaggio si trasforma in ghiaccio nelle
fredde mattinate. Di conseguenza, evitare di predisporre il dre-
naggio in un’area frequentata da persone in quanto scivolosa.
* Spazio per la tubazione verso il basso
Nº Descrizione

Unità esterna

Tagliare questa parte di perno. In caso contrario risulta difcile
rimuovere il coperchio di servizio.

Foro in malta (Ø100 x prof. 150)

Perno di ancoraggio M10 (foro Ø12,5)

Drenaggio (largh. 100 x prof. 150)

Drenaggio

Gomma antivibrazioni
? NOTA
Una volta accertatisi che sia disponibile uno spazio equivalente alla
dimensione indicata dal simbolo *, sarà  possibile eseguire senza
difcoltàlaposadellalineadalfondosenzainterferenzeconilpianodi
fondazione.
5 L’intera base dell’unità esterna deve essere installata su un
piano di appoggio. Se si utilizza un tappeto antivibrazioni,
questo deve essere posizionato nello stesso modo. Se
si installa l’unità esterna su un telaio non in dotazione,
utilizzare piastre di metallo per regolare la larghezza del
telaio e realizzare un’installazione stabile, come mostrato
nella gura di seguito.
70 mm
Larghezza della base
dell'unità esterna
Unità
esterna
instabile
Telaio
60mm
Larghezza del telaio
(non in dotazione)
ERRATO
CORRETTO
Unità
esterna
stabile
70 mm
Larghezza della base
dell'unità esterna
Telaio
100mm o più
Piastra metallica
Dimensioni piastre di metallo consigliate
- (non in dotazione) Materiale: Piastra d'acciaio omogeneo
laminata a caldo
- (SPHC) Spessore piastra: 4,5 T
INSTALLAZIONE DELLE UNITÀ
PMML0395B rev.0 - 11/2015
88
