3. Instalação

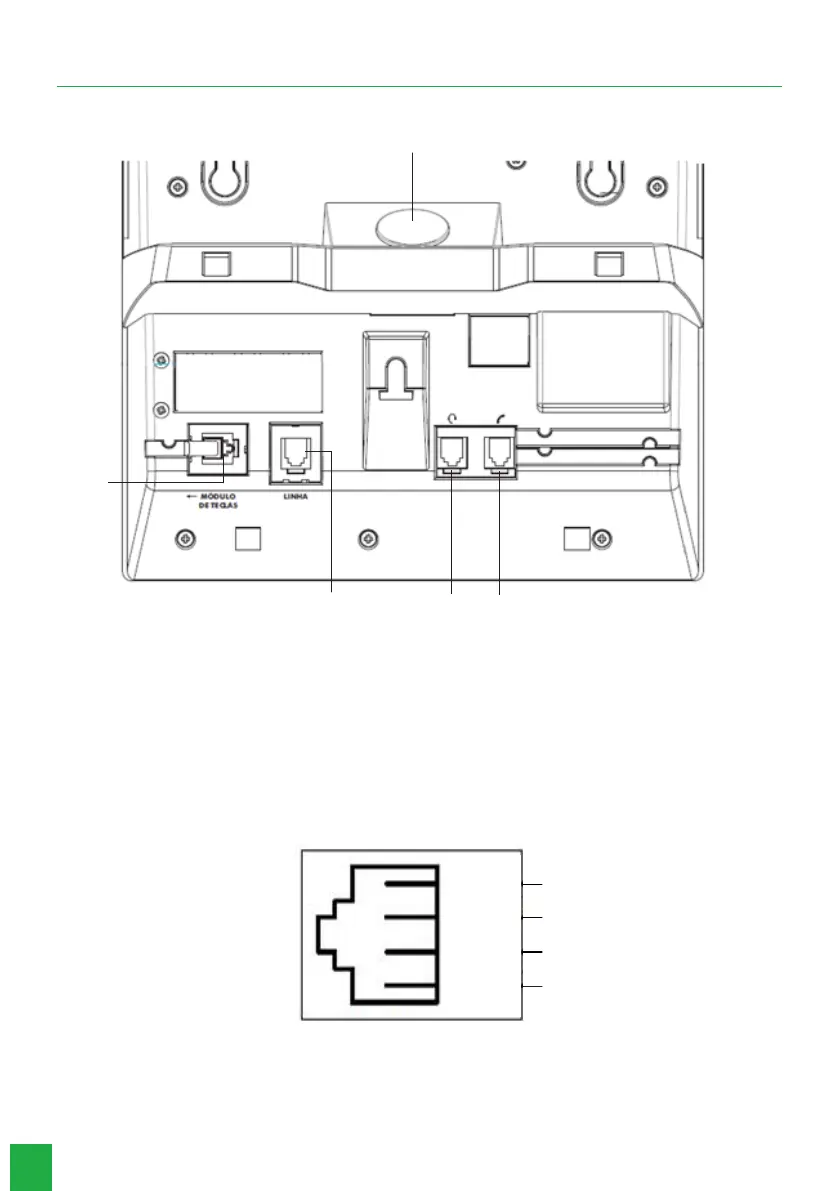

3.1. Conexões
1
4
3
25
1. Conexão para ramal.
2. Conexão para monofone.
3. Conexão para módulo de teclas.
4. Sensor de movimento¹: permite o monitoramento de ambientes através de um sensor infravermelho instalado no pé
do terminal. Após a detecção de um movimento no ambiente, o terminal poderá emitir um aviso sonoro, realizar uma
chamada para um número predeterminado (interno ou externo
2
), enviar um SMS1 ou acionar uma Atuação Externa
2
.
5. Conexão para fone de cabeça (headset
3
).
¹ Caso o seu produto possua sensor de movimento.
2
Para utilização destes serviços verique a disponibilidade no PABX.
3
A pinagem do headset deve seguir o padrão TX-, RX-, RX+ e TX+, conforme imagem a seguir:
1
2
3
4
-TX
+TX
Headset
+RX
-RX
Pinagem headset
