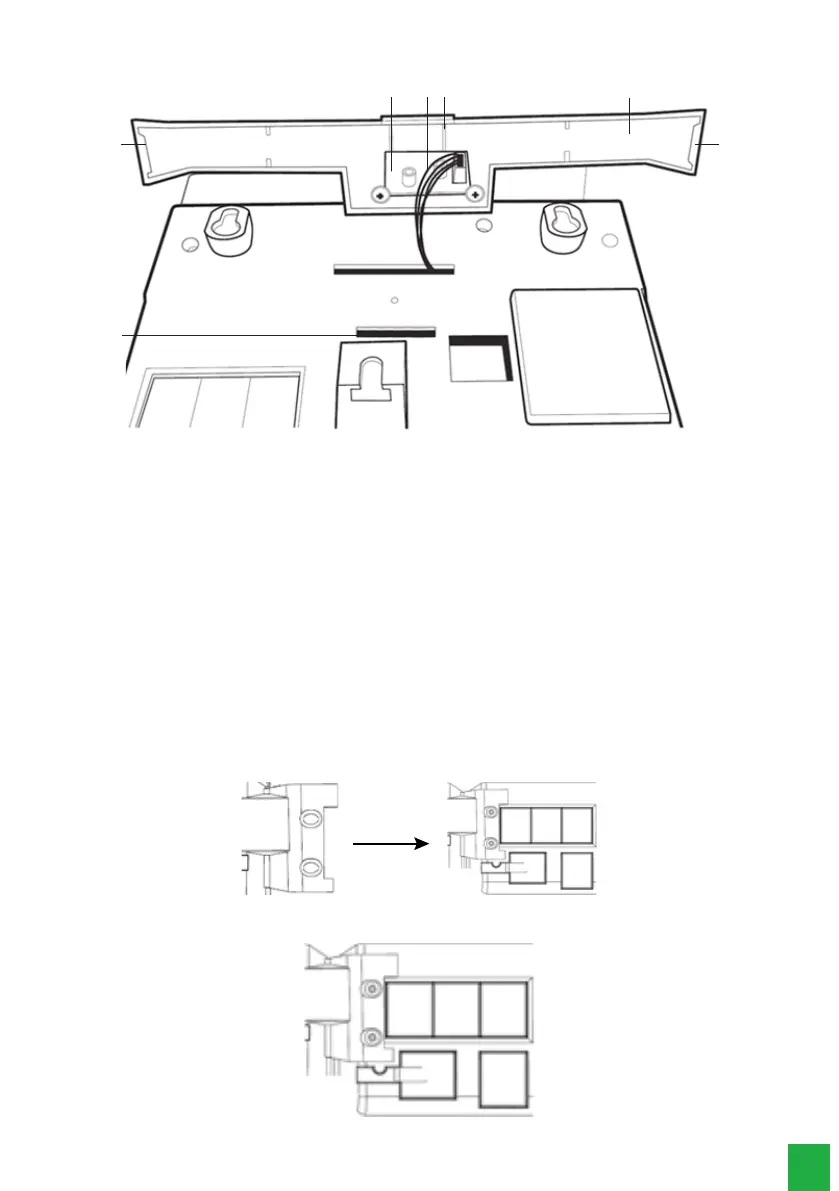

3.2. Montagem da base
55
2
4
513
1. Cabo de conexão entre a placa do TI 5000 e do sensor de movimento¹.
2. Pé do terminal.
3. Placa do sensor de movimento¹.
4. Enganche da base.
5. Trava lateral esquerda do pé, trava central do pé e trava lateral direita do pé.
¹ Caso o seu produto possua sensor de movimento.
Montagem do pé do TI
Primeiro encaixe a trava central do pé no terminal, após feito isso encaixe as travas laterais no terminal, caso alguma trava
do pé não estiver encaixada na base do Terminal, pode-se exercer uma força no lado do pé que ainda não está encaixado
ou, favor repetir o processo a partir do primeiro passo instruído.
3.3. Montagem do módulo MOD 115
Caso você tenha adquirido um módulo de teclas MOD 115, para acoplá-lo ao terminal digital TI 5000 de forma correta,
siga os procedimentos:
1. Posicione o encaixe sobre a região de xação do módulo no terminal;
2. Regule a posição do módulo e, em seguida, aperte os parafusos para xá-lo ao terminal digital TI 5000.
Pronto! O módulo MOD 115 está xado ao terminal digital TI 5000.
