Introduction
5

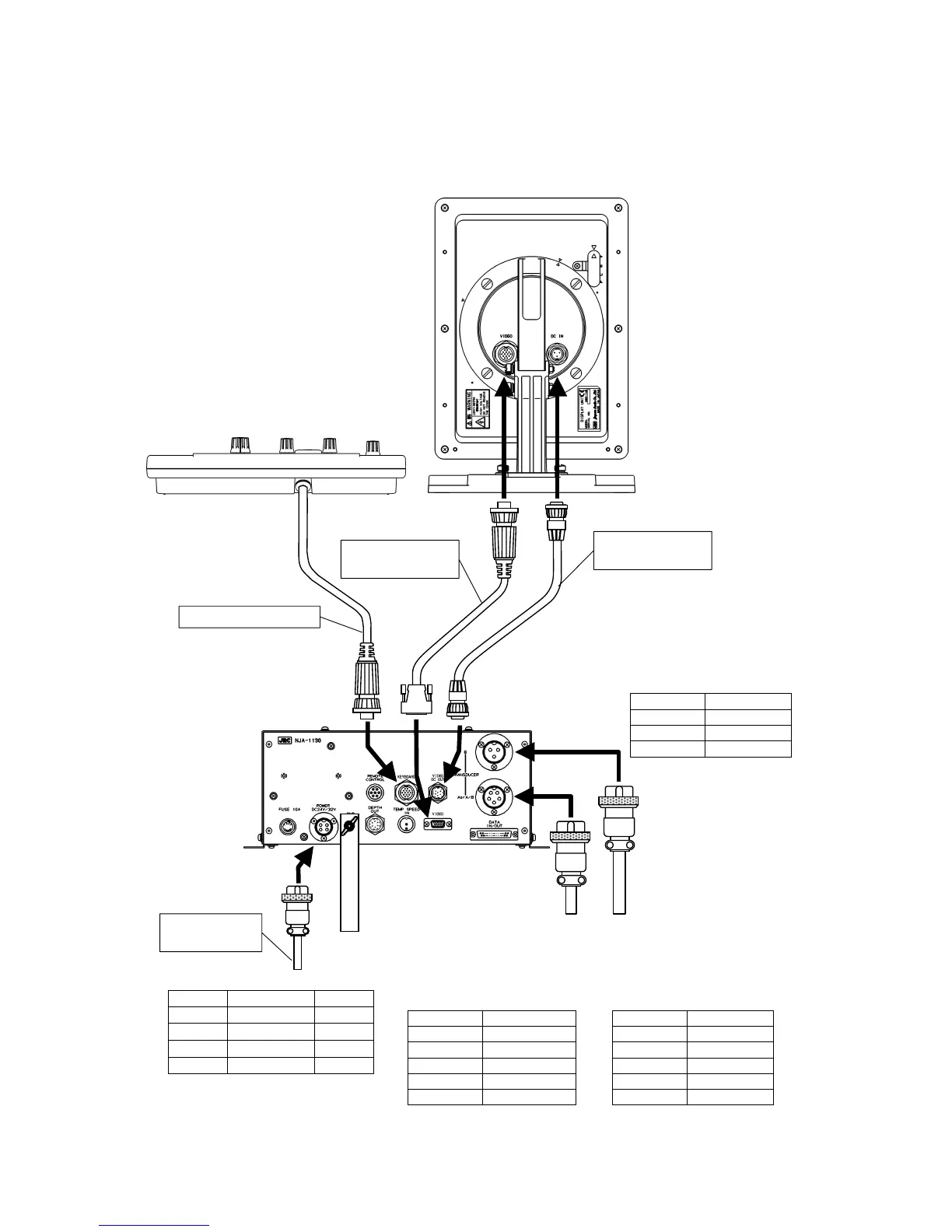

1.5 Power and Transducer Connection
POWER CONNECTOR
Cable Pin Number Polarity
White 1
+
Red 2
+
Green 3
-
Black 4
-
NCH-562 keyboard unit
NWU-146 display unit
NJA-1130/1130HP
processing unit
CFQ-8383-3
Power cable
To transducer
Low frequency transducer
(75kHz, 50kHz, 38kHz,28kHz)
High frequency transducer
(200kHz, 75kHz, 50kHz)
TRANSDUCER A/B
CONNECTOR
High frequency transducer
Cable Pin Number
-1
White 2
Shield 3
Black 4
-5
TRANSDUCER orA/B
CONNECTOR
Dual frequency transducer
Cable Pin Number
White 1
Red 2
Shield 3
Green 4
Black 5
TRANSDUCER B
CONNECTOR
Mono frequency /
Low frequency transducer
Cable Pin Number
White 1
Shield 2
Black 3
attached cable
CFQ-6901
video cable
CFQ-6900
power cable
Vessel earth
HS21P-3
P/N 5JCAA00020
HS21P-5
P/N 5JCAA00011
HS16P-4
P/N 5JCAA00003
