29

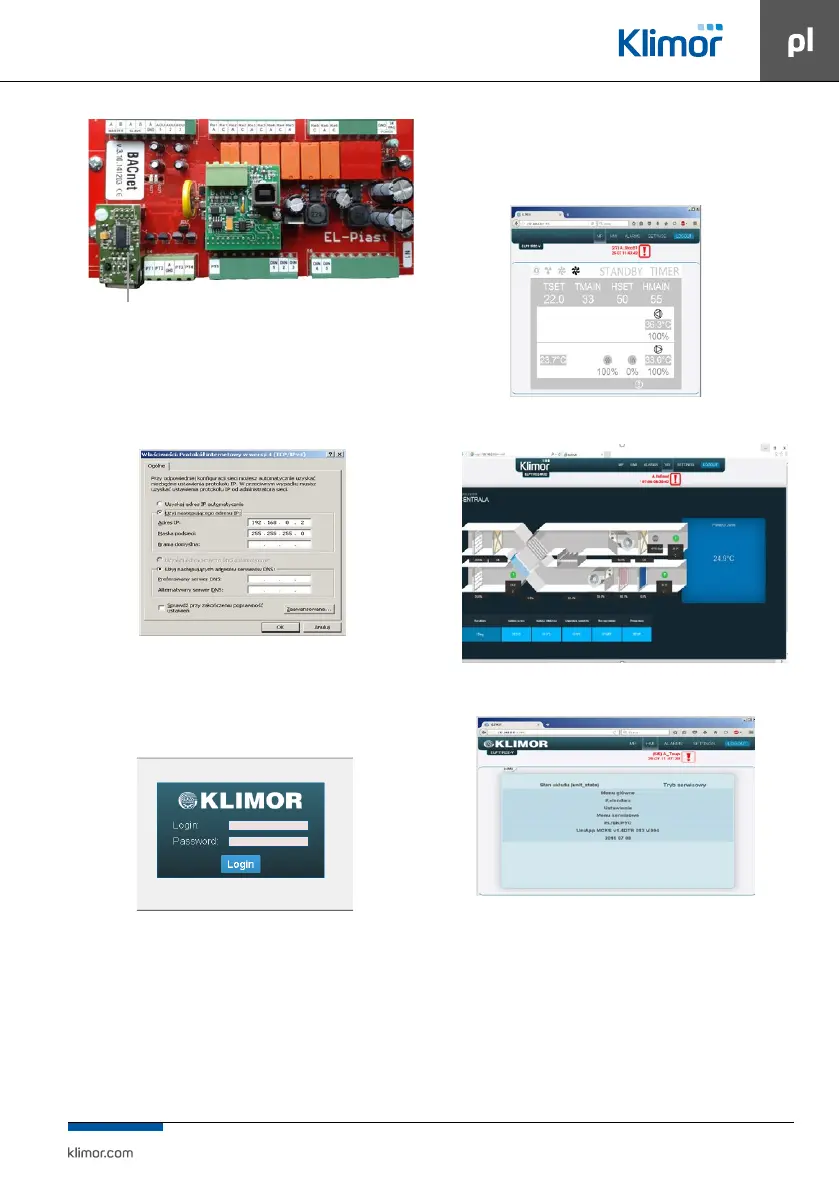

Rys Nr 9 Miejsce zainstalowania karty ETH
Aby połączyć się zlokalnego komputera podłączonego
bezpośrednio kablem zkartą ETH sterownika należy:
1. Ustawić wustawieniach karty sieciowej komputera
dla protokołu TCP4 następujące wartości:
Rys Nr 10 Ustawienia karty sieciowej komputera dla protokołu TCP4
2. Następnie uruchomić przeglądarkę internetową
iwpisać domyślny adres sterownika: 192.168.0.8
Pokaże się okno gdzie należy wpisać domyślny login:
admin ihasło: admin
Rys Nr 11 Okno logowania z hasłami dostępu
3. Po wpisaniu loginu ihasła oraz zatwierdzeniu „Login”
ukaże się ekran HMI sterownika w którym możemy
dokonywać nastaw iodczytów pełnego menu sterow-
nika.
Rys Nr 12 Ekran graczny HMI sterownika
Rys Nr 13 Ekran wizualizacji centrali (w sterownikach ELP11R32L+
Rys Nr 14 Ekran HMI sterownika
Karta ETH ze złączem RJ45
