Kyocera FS-C8500DN Service Manual

3
3
B
B
A
6
5
5
4
4
6
A

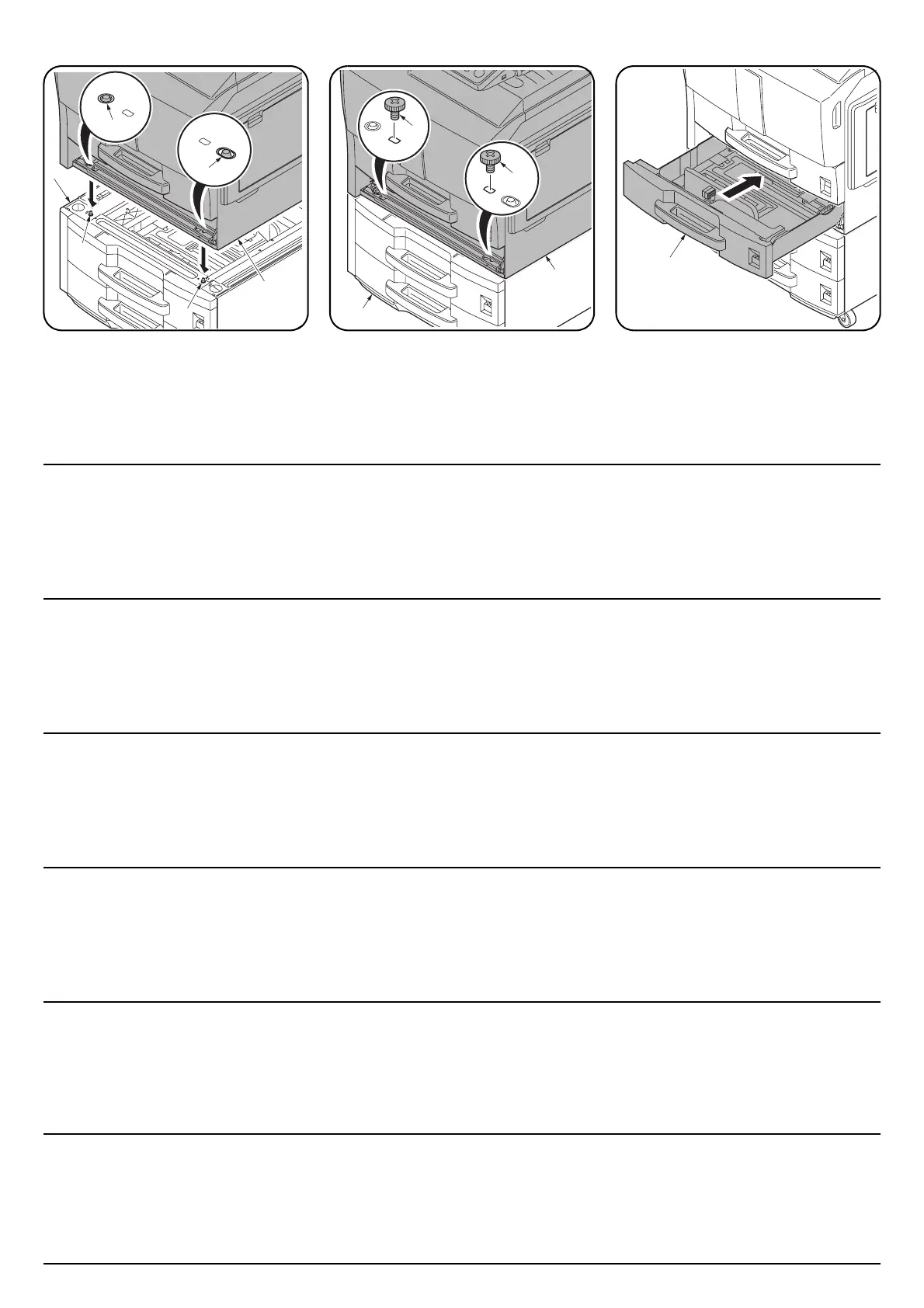

4. Place the MFP (6) on top of the paper feeder
(A) with the positioning pins (4) at the front
left and right of the paper feeder (A) aligned
with the holes (5) in the base of the MFP.
6. Refit the lower paper cassette (3) removed in
step 3 to the MFP.
4. Placer le MFP (6) sur le bureau papier (A) en
alignant les broches de positionnement (4)
situées aux côtés avant gauche et droit du
bureau papier (A) sur les orifices (5) à la
base du MFP.
6. Remettre en place sur le MFP le tiroir
inférieur (3) qui a été retiré auparavant à
l’étape 3.
4. Coloque el MFP (6) sobre el alimentador de
papel (A) con las clavijas de posicionamiento
(4) de la parte frontal izquierda y derecha del
alimentador de papel (A) alineadas con los
huecos (5) de la base del MFP.
6. Vuelva a colocar el cajón de papel inferior
(3) desmontado en el paso 3 en el MFP.
4. Setzen Sie den MFP (6) auf den
Papiereinzug (A), wobei die Positionsstifte
(4) vorne links und rechts am Papiereinzug
(A) mit den Löchern (5) in der Basis des
MFP ausgerichtet sein müssen.
6. Bringen Sie die untere Papierlade (3), die in
Schritt 3 entfernt wurde, erneut am MFP an.
4. Installare l’MFP (6) sopra l’unità di
alimentazione della carta (A), mantenendo i
perni di posizionamento (4) situati sul lato
anteriore sinistro e destro dell’unità di
alimentazione della carta (A) stessa allineati
con i fori (5) situati sulla base dell’MFP.
6. Reinserire nell’MFP il cassetto inferiore della
carta (3) rimosso al punto 3.
4. ペーパーフィーダ (A) の左右前方の各ピン
(4) と MFP 本体のベースの穴 (5) が合うよう
に、ペーパーフィーダ (A) に MFP 本体 (6) を
載せる。
6. 手順 3 で取り外した MFP 本体の下段カセッ
ト (3) を元に戻す。
4. 供纸盒 (A) 的左右前面的各插销 (4) 分别对
准 MFP 主机底面的各相应销孔 (5) 后，将 MFP
主机 (6) 放在供纸盒 (A) 上。
6. 在步骤 3 取下的 MFP 主机的下部供纸盒 (3)
装回原来的位置。
5. Secure the MFP (6) to the paper feeder (A)
using the two pins (B).
5. Fixer le MFP (6) sur le bureau papier (A) à
l’aide des deux broches (B).
5. Asegure el MFP (6) al alimentador de papel
(A) usando las dos clavijas (B).
5. Befestigen Sie den MFP (6) mit den zwei
Stiften (B) am Papiereinzug (A).
5. Assicurare l’MFP (6) all’unità di
alimentazione della carta (A) utilizzando i
due perni (B).
5. ピン (B)2 本で MFP 本体 (6) をペーパー
フィーダ (A) に固定する。
5. 用 2 个固定插销 (B) 将 MFP 主机 (6) 固定在
供纸盒 (A) 上。

Kyocera FS-C8500DN Specifications

General

Color	Yes
Print technology	Laser
Maximum resolution	600 x 600 DPI
Time to first page (black, normal)	5.2 s
Time to first page (color, normal)	6.7 s
Print speed (black, normal quality, A3)	28 ppm
Print speed (color, normal quality, A3)	25 ppm
Print speed (black, normal quality, A4/US Letter)	55 ppm
Print speed (color, normal quality, A4/US Letter)	50 ppm
Internal memory	1024 MB
Processor model	PowerPC 750GL
Maximum internal memory	2048 MB
Sound power level (standby)	27, 26 dB
Sound pressure level (printing)	55 dB
Total input capacity	- sheets
Total output capacity	500 sheets
Maximum input capacity	100 sheets
Multi-Purpose tray input capacity	4100 sheets
Maximum print size	297 x 420 mm
Paper tray media types	Envelopes, Plain paper
Paper tray media weight	60 - 220 g/m²
Non-ISO print media sizes	Folio (media size), Letter (media size)
ISO A-series sizes (A0...A9)	A3, A4, A5
ISO B-series sizes (B0...B9)	B5
Maximum ISO A-series paper size	A3
Standard interfaces	USB 2.0
USB 2.0 ports quantity	3
Network ready	No
Power requirements	220/240 V, 50/60 Hz
Wireless option type	Wireless LAN (802.11b/g)
Power consumption (active)	1250 W
Compatible operating systems	Windows, Mac OS X 10.2 +, UNIX, LINUX
Maximum duty cycle	150000 pages per month
Recommended duty cycle	25000 pages per month
AC input voltage	220 - 240 V
AC input frequency	50 - 60 Hz
Power consumption (standby)	200 W
Power consumption (PowerSave)	15 W
Display	LCD
Certification	GS, TÜV, CE

Weight and Dimensions

Dimensions (WxDxH)	605 x 680 x 691 mm
